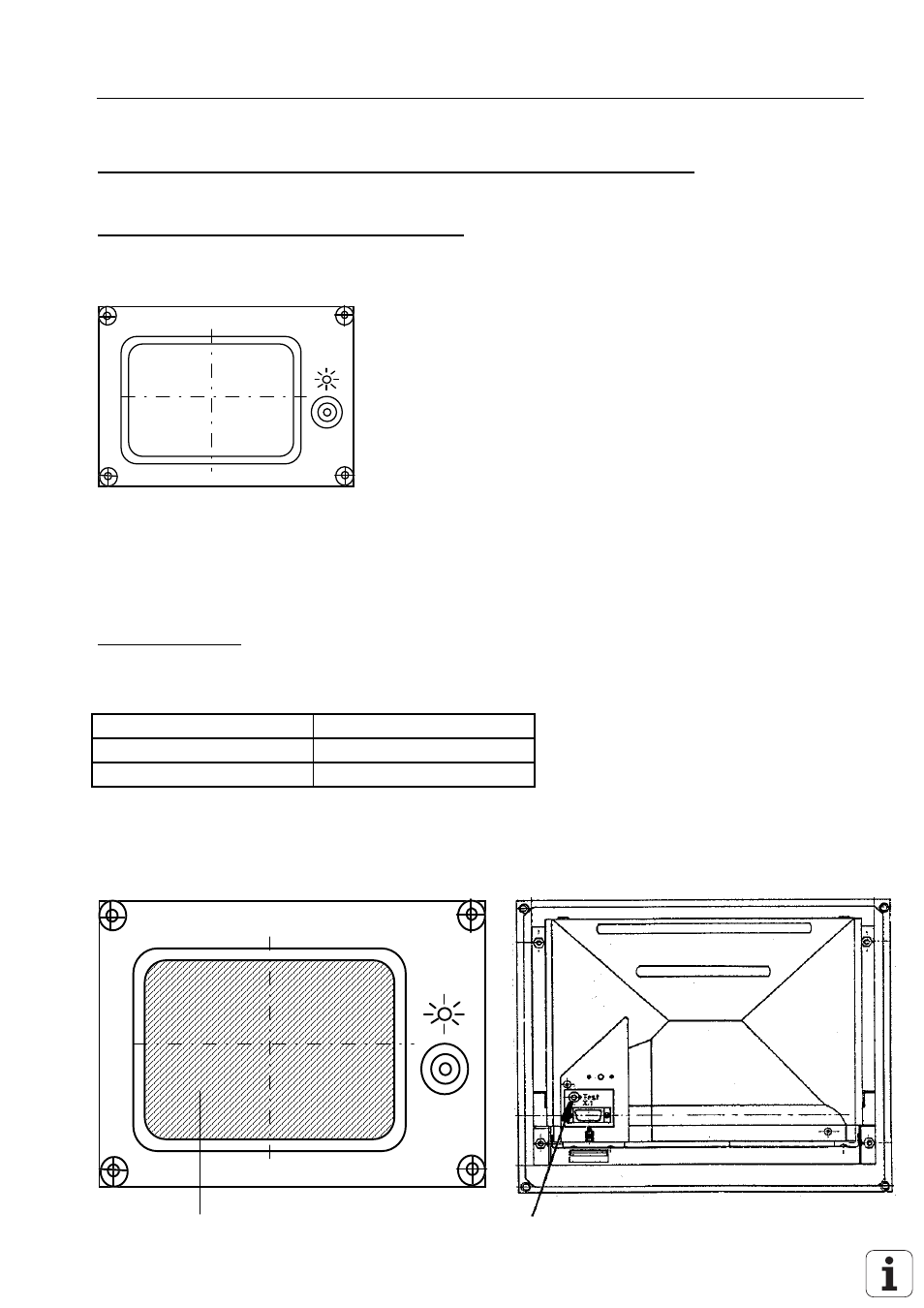

Seite 50: Helles feld
SERVICEANLEITUNG TNC 306/360
Blatt 43
HEIDENHAIN Kundendienst
10. Bildschirm-Einheiten für die TNC 306/360
10.1 Bildschirm-Einheit BE 212
Id.Nr. 242 370 --
10.1.1 Überprüfung der Bildschirm-Einheit BE 212
Bleibt bei eingeschalteter Maschine der Bildschirm dunkel, so ist zuerst die Spannungs-
versorgung an der BILDSCHIRM-EINHEIT zu überprüfen.
Vorgehensweise:
Meßadapter an der LE am Anschluß X2 zwischenstecken. Nun kann mit einem Vielfach-
meßgerät die Spannungsversorgung überprüft werden.
Anschluß-Nr.
Signal
1, 8
0V-Versorgung
4
+ 12V-Versorgung
Ist diese in Ordnung, so kann durch Betätigung des externen Test-Tasters auf der Geräte-
rückseite ein helles rechteckiges Feld auf dem Bildschirm der eingeschalteten BILD-
SCHIRM-EINHEIT erzeugt werden.
Helles Feld
Testtaster
