SERVICEANLEITUNG TNC 306/360
Blatt 40
HEIDENHAIN Kundendienst
9.2 Überprüfung der Tastatureinheit
Sicher und schnell kann die Tastatureinheit mit dem Meßadapter getestet werden.
9.2.1 Überprüfung der Tastenfunktion
Vorgehensweise:
Tastatureinheit an der LE abstecken und Meßadapter (siehe Kap. 18.4) an die Tastaturein-
heit anstecken.
Die Tastenkontakte können jetzt mit einem Ohmmeter am Meßadapter durchgemessen
werden.
Wird z.B. die Taste
PGM
NR am TNC-Bedienfeld betätigt, dann muß am Meßadapter zwischen
PIN 8 und PIN 24 (siehe Tastenmatrix Kap. 9.2.5) ca. 1
Ω
gemessen werden (Widerstand
der Meßleitungen berücksichtigen).

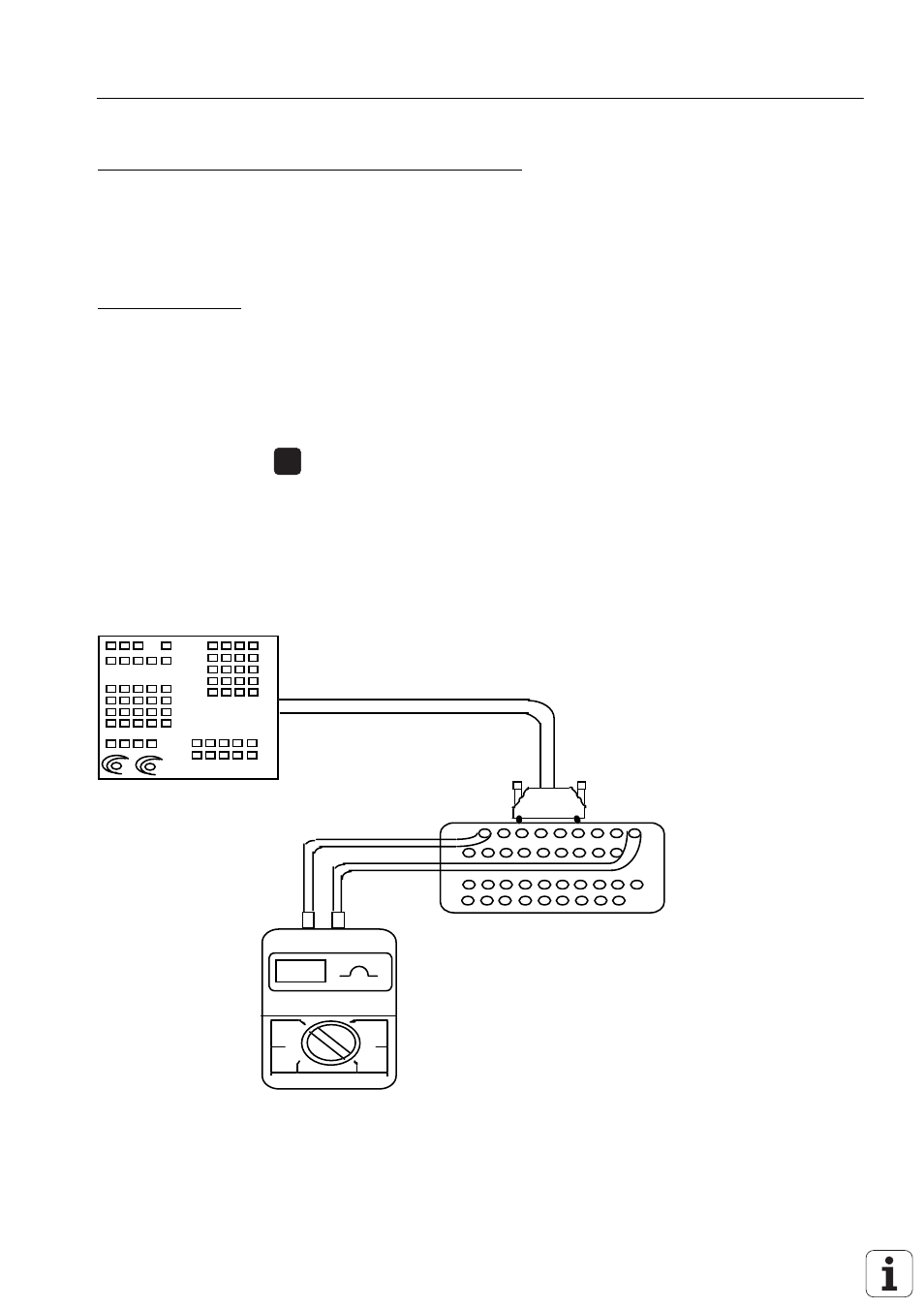

9.2.2 Meßschaltung zur Überprüfung der Tastenfunktionen
Meßadapter
Vielfachmeßgerät
Tastatur-Einheit
*
Achtung!
Beim Lösen bzw. Anbringen von Steckverbindungen immer
Hauptschalter ausschalten!
