SERVICEANLEITUNG TNC 306/360
Blatt 15
HEIDENHAIN Kundendienst
6. Steckerbezeichnungen und -belegungen
6.1 an der LOGIKEINHEIT LE 360/C

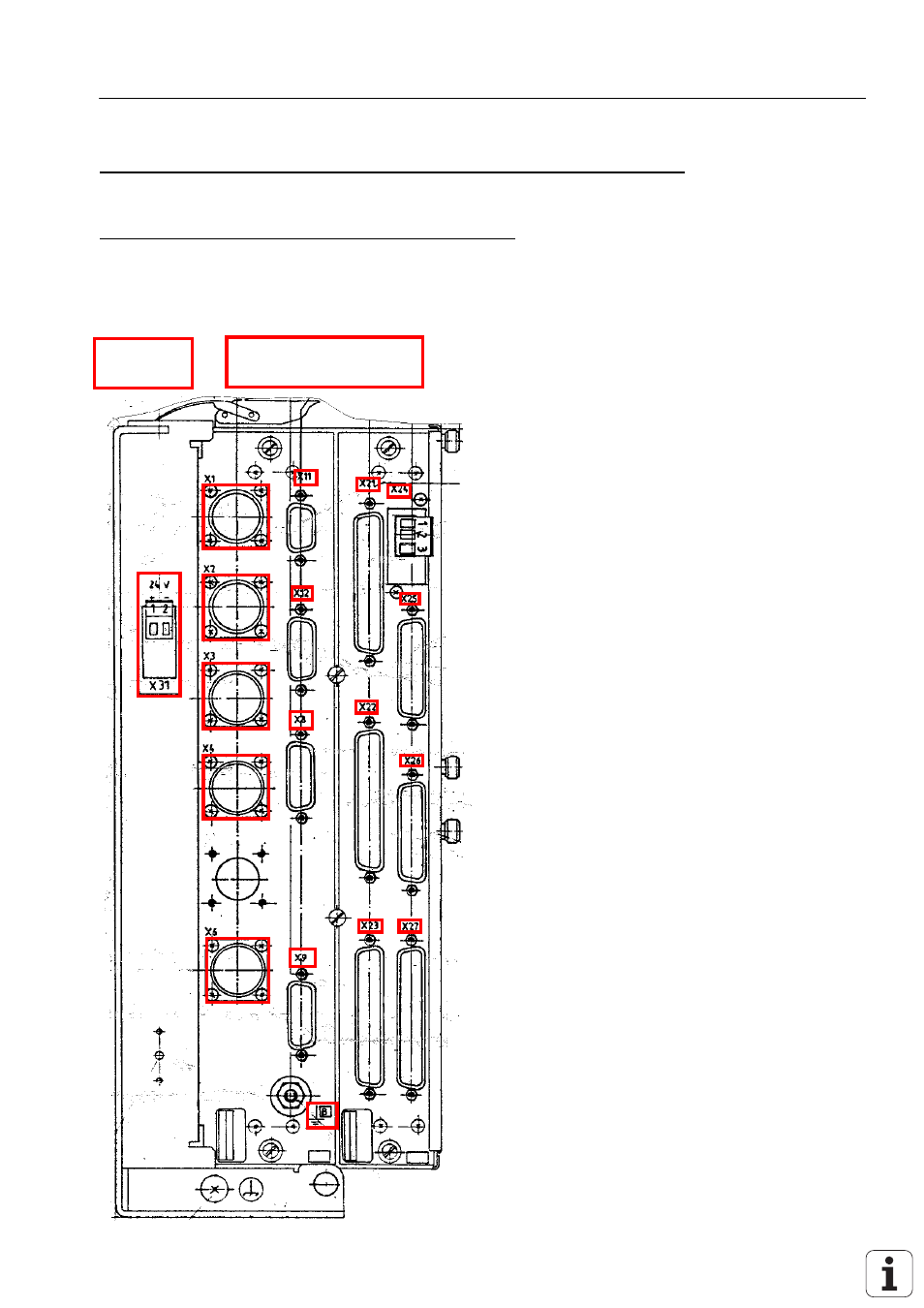

6.1.1 Steckerbezeichnung LOGIKEINHEIT LE 360/C
Strom- Rechner- PLC-
versorgung Platine Platine
Rechner-Platine
X1 = Meßsystem 1 (
∼
)
X2 = Meßsystem 2 (
∼
)
X3 = Meßsystem 3 (
∼
)
X4 = Meßsystem 4 (
∼
)
X6 = Meßsystem S ( )
X8 = Sollwert-Ausgang 1, 2, 3, 4, S
X9 = Bildschirm-Einheit (BE oder BF)
X11 = Handrad HR 130/330
X12 = Tastsystem
B = Betriebserde
PLC-Platine
X21 = PLC-Ausgang
X22 = PLC-Eingang
X23 = TNC-Bedienfeld (TE)
X24 = Stromversorgung 24 V für PLC
X25 = Daten-Schnittstelle V.24/RS-232-C
X26 = PLC-Leistungs-Platine (PL 400)
X27 = Maschinen-Bedienfeld (MB)
Stromversorgung
X31 = Stromversorgung 24 V für LE
