SERVICEANLEITUNG TNC 306/360
Blatt 96
HEIDENHAIN Kundendienst

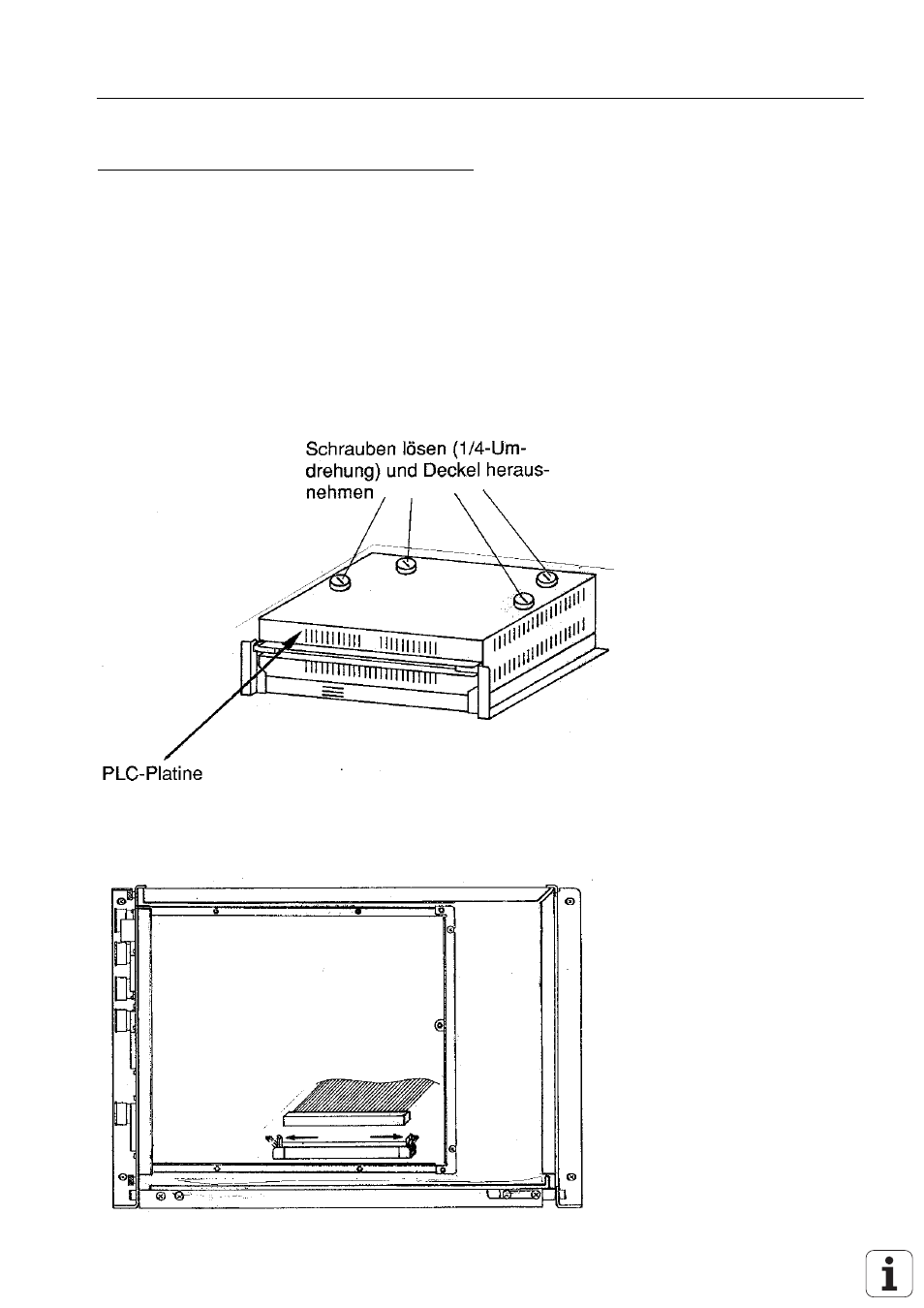

19.4 Austausch der PLC-Platine
19.4.1 MOS-Schutz und Kabelkennzeichnung (siehe Kapitel 19.1)
19.4.2 Ausbau der PLC-Platine
a) Hauptschalter an der Maschine ausschalten
b) Steck- und Klemmverbindungen an der PLC-Platine (X21 bis X27) lösen.
Steckerbelegung siehe Kapitel 6.
c) Schrauben lösen
d) Interne Steckverbindung lösen
