8.5 Stromversorgung für den PLC-Teil
Die Zuleitung der Stromversorgung für den internen PLC-Teil ist an der Klemmleiste X24 (1 = +24V_A
abschaltbar, 2 = +24V nicht abschaltbar, 3 = 0V) angeschlossen.
Die PLC-Versorgungsspannungen sind auf der PLC-Graphik-Platine mit Feinsicherungen abgesichert.
+24V_A abschaltbar
mit Feinsicherung F 2,5A
+24V nicht abschaltbar
mit Feinsicherung F 1,0A
Die Zuleitung der Stromversorgung für die PLC-Leistungsplatine PL 400 erfolgt über die Klemmleisten X12
(0V) X13 (+24V_A abschaltbar) und der Steckerleiste X3/Pin 12 (+ 24V nicht abschaltbar), (siehe PLC-
Anschlußplan Kapitel 8.5.2).
Auf der PLC-Leistungsplatine befindet sich keine Sicherung (elektronische Strombegrenzung).

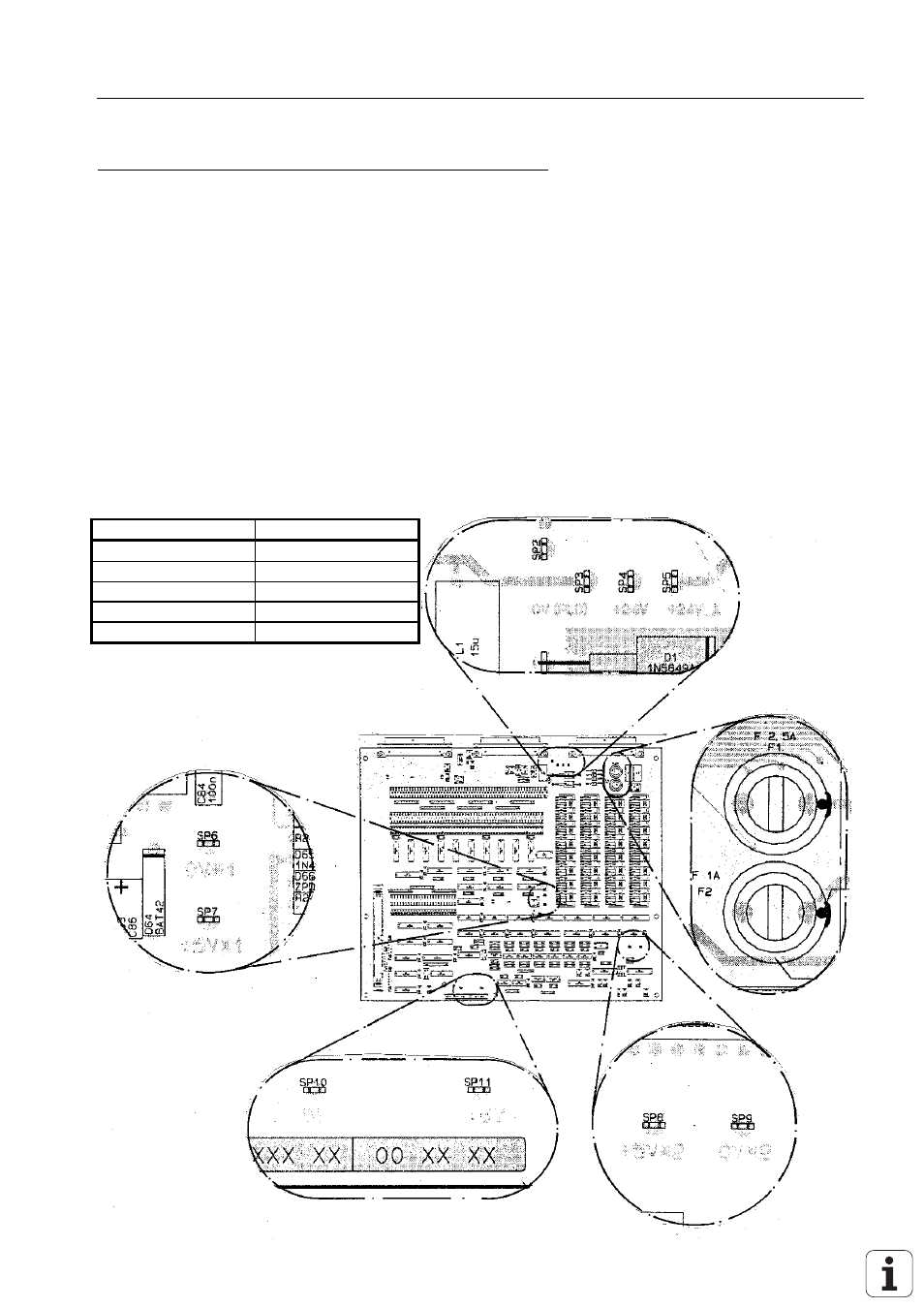

8.5.1 Spannungsmeßpunkte auf der PLC-Platine
Benennung
Spannungswerte
+ 5 V
+(5,05
±
0,05) V
+ 5 V* 1
+(5
±
0,25) V
+ 5 V* 21)
+(5
±
0,25) V
+ 24V
+(24
±
1,2) V
+ 24 V_A
+(24
±
1,2) V
1) potentialfrei
