SERVICEANLEITUNG TNC 306/360
Blatt 54
HEIDENHAIN Kundendienst
14.3 Anschlußkabel und Adapter für RS-232-C/V.24-Daten-
schnittstelle

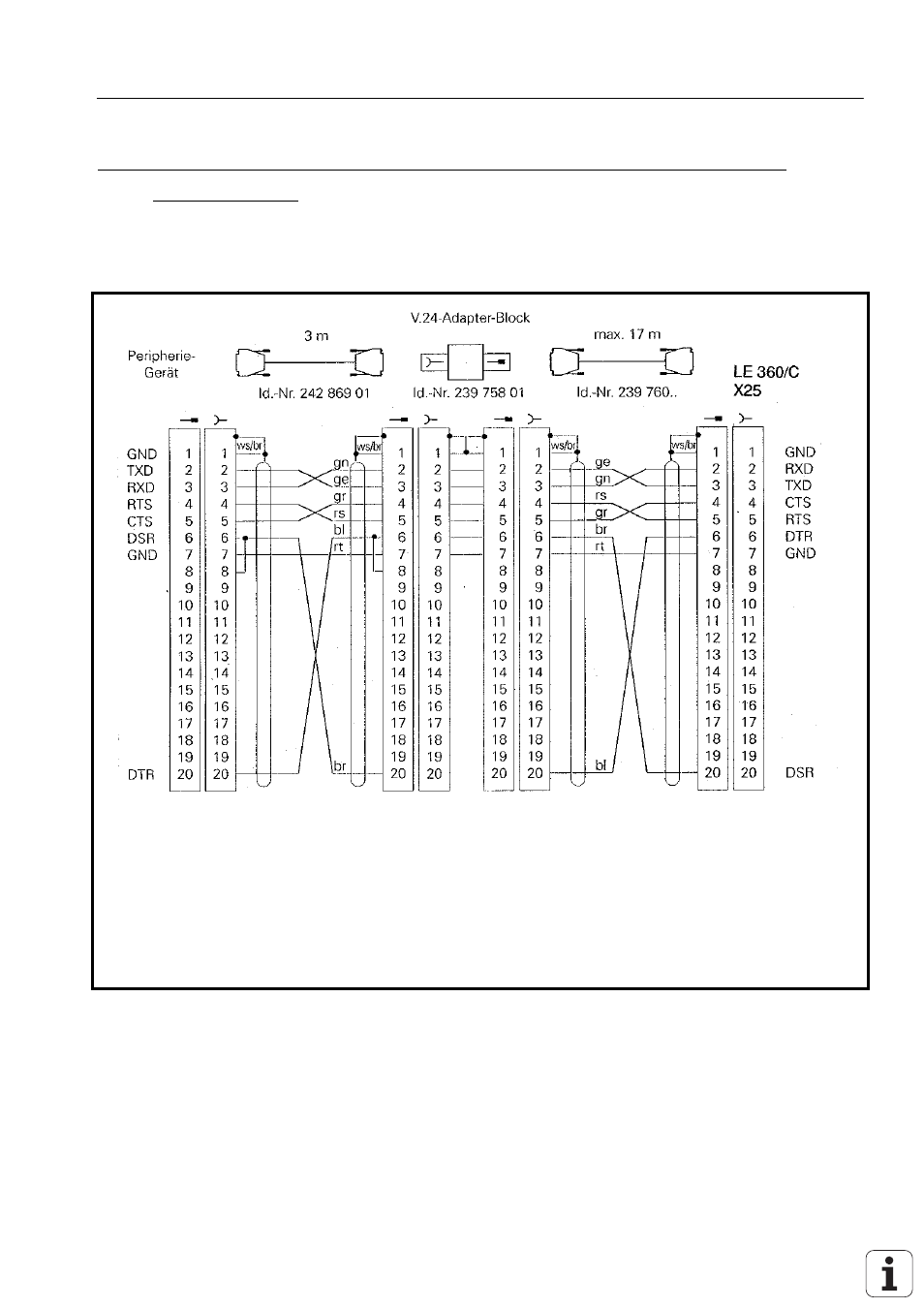

14.3.1 Verdrahtungsplan der RS-232-C-/V.24-Datenschnittstelle
Für die V.24-Übertragung mit DC1/DC3-Protokoll genügt in der Regel die einfache
Verkabelung des DÜ-Kabels.
GND Chassis
RxD Signalleitung
TxD Signalleitung
GND Signal Ground
Brücke CTS/RTS
Brücke DTR/DSR
Bei dem Kabel zwischen der LE 360/C und dem V.24-Adpater-Block (Id.Nr. 239 760 ..)
sind die Datenleitungen und Steuerleitungen gekreuzt. Am Stecker X25 der LE 360/C ist
die Belegung entsprechend einer DÜE (Daten-Übertragungs-Einrichtung) ausgeführt. Durch
die gekreuzten Daten- und Steuerleitungen des Kabels zwischen LE 360/C und dem V.24-
Adapter entspricht die Belegung am V.24-Adapter einer DEE (Daten-End-Einrichtung).
Die externen Geräte können somit am V.24-Adapter mit dem Standard-Datenübertragungs-
kabel (Id.Nr. 242 869 01) von HEIDENHAIN angeschlossen werden.
*
Die RS-232-C-/V.24-Datenschnittstelle hat an der Logikeinheit X25 und am V.24-
Adapter-Block unterschiedliche Steckerbelegungen.
Sollte Ihr Peripherie-Gerät eine andere als oben genannte Steckerbelegung
haben, so kann das HEIDENHAIN-Verbindungskabel nicht verwendet werden.
