102
Betriebsart Maschine
3.6 W
e
rk
z
e
ug
e messen

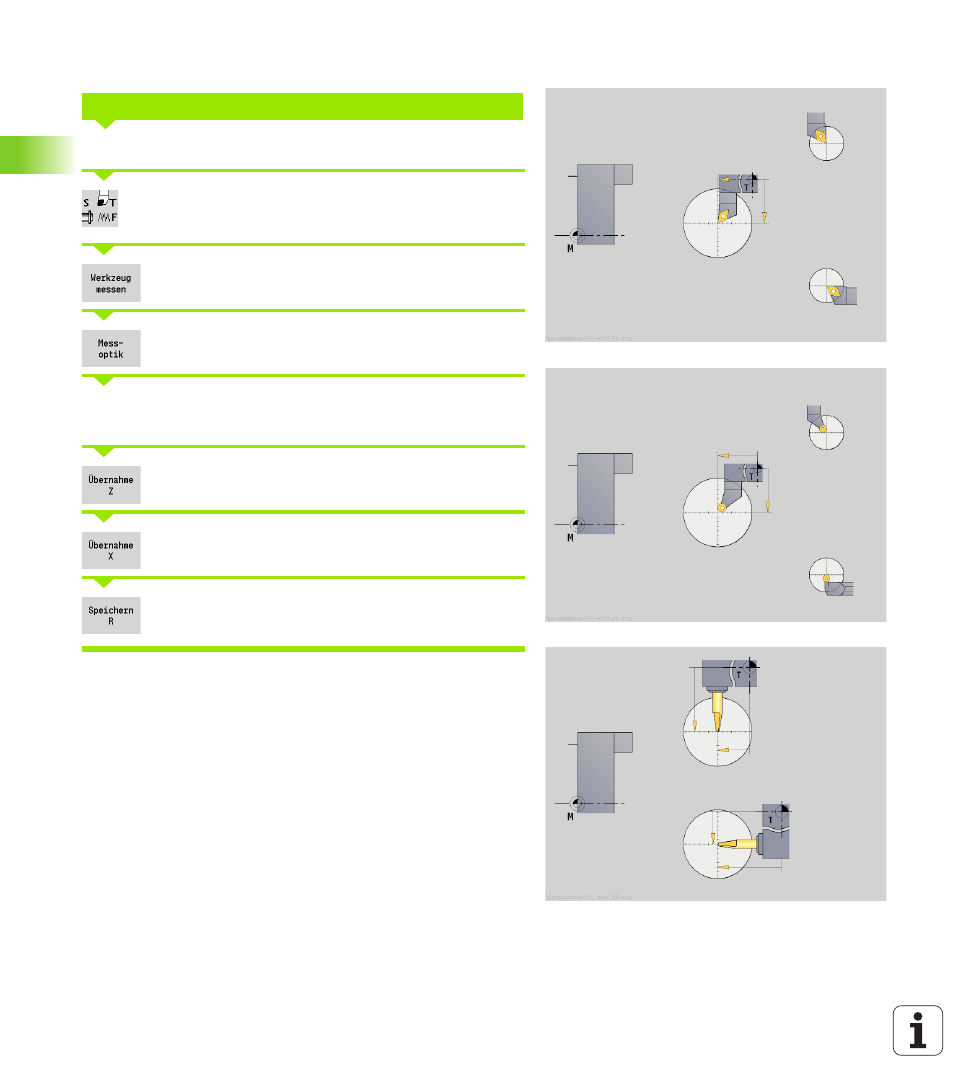

Messoptik
Das zu vermessende Werkzeug in die Werkzeugtabelle eintragen
Werkzeug einsetzen und T-Nummer im TSF-Dialog
eingeben.
Werkzeug messen
aktivieren
Messoptik
aktivieren
Werkzeug mit Handrichtungstasten bzw. Handrad in das Fadenkreuz
der Messoptik positionieren
Werkzeugmaß Z speichern
Werkzeugmaß X speichern
Bei Drehwerkzeugen Schneidenradius eingeben und
in die Werkzeugtabelle übernehmen.
WERKZEUGMAßE MIT EINER MESSOPTIK ERMITTELN
