Werkzeug- und Technologie-Datenbank
7.
1 W
e
rk
z
e
ug-D
a
te
nbank
7.1
Werkzeug-Datenbank
Üblicherweise programmieren Sie die Koordinaten der Konturen so,
wie das Werkstück in der Zeichnung vermaßt ist. Damit die CNC
PILOT die Schlittenbahn berechnen, die
Schneidenradiuskompensation durchführen und die
Schnittaufteilungen ermitteln kann, müssen Sie die Längenmaße, den
Schneidenradius, den Einstellwinkel, etc. eingeben.
Die CNC PILOT speichert bis zu 250 Werkzeugdatensätze, (optional
999) wobei jeder Werkzeugdatensatz mit einer Identnummer (Name)
gekennzeichnet ist. Eine zusätzliche Werkzeugbeschreibung
erleichtert das Wiederfinden der Daten.
In der Betriebsart Maschine stehen Funktionen zur Ermittlung der
Werkzeuglängenmaße zur Verfügung (siehe “Werkzeuge messen”
auf Seite 99).
Die Verschleißkorrekturen werden separat geführt. Dadurch können
Sie jederzeit, auch während der Programmausführung,
Korrekturwerte eingeben.
Sie können den Werkzeugen einen Schneidstoff zuordnen, mit dem
der Zugriff auf die Technologiedatenbank (Vorschub,
Schnittgeschwindigkeit) möglich ist. Damit erleichtern Sie Ihre
Arbeiten, da Sie die Schnittwerte nur einmal ermitteln und eintragen.
Werkzeugtypen
Schlichter, Bohrer, Stechwerkzeuge, etc. haben sehr unterschiedliche
Formen. Folglich sind die Bezugspunkte zur Ermittlung der
Längenmaße und weitere Werkzeugdaten unterschiedlich.

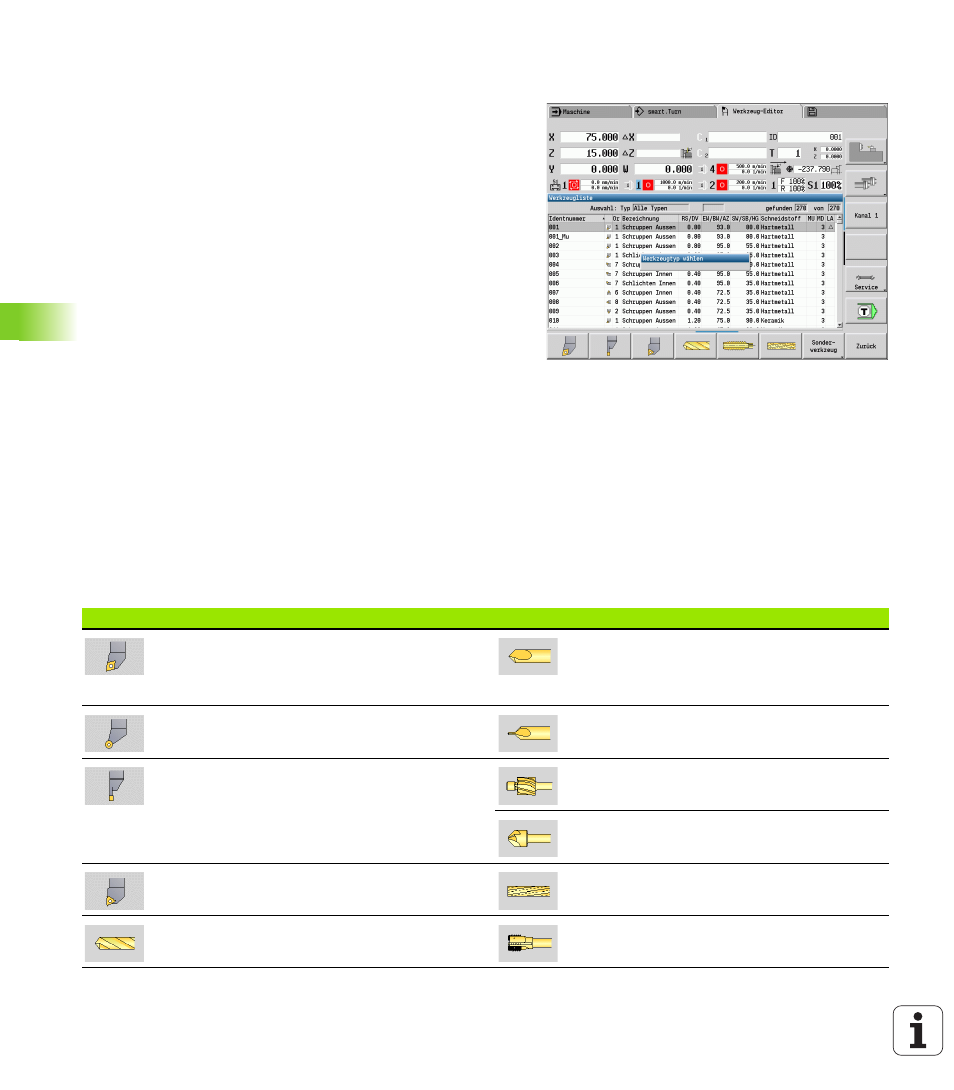

Die folgende Tabelle gibt Ihnen eine Übersicht der Werkzeugtypen.
Werkzeugtypen
Werkzeugtypen
Standard-Drehwerkzeuge (Seite 505)
Schruppwerkzeuge
Schlichtwerkzeuge
NC-Anbohrer (Seite 509)
Pilzwerkzeuge (Seite 505)
Zentrierer (Seite 510)
Stechwerkzeuge (Seite 506)
Einstechwerkzeuge
Abstechwerkzeuge
Stechdrehwerkzeuge
Flachsenker (Seite 511)
Kegelsenker (Seite 512)
Gewindewerkzeuge (Seite 507)
Standard-Fräswerkzeuge (Seite 514)
Spiralbohrer (Seite 508)
Gewindefräser (Seite 515)
