HEIDENHAIN CNC PILOT 640 251
4.5 St
ec
hzyklen

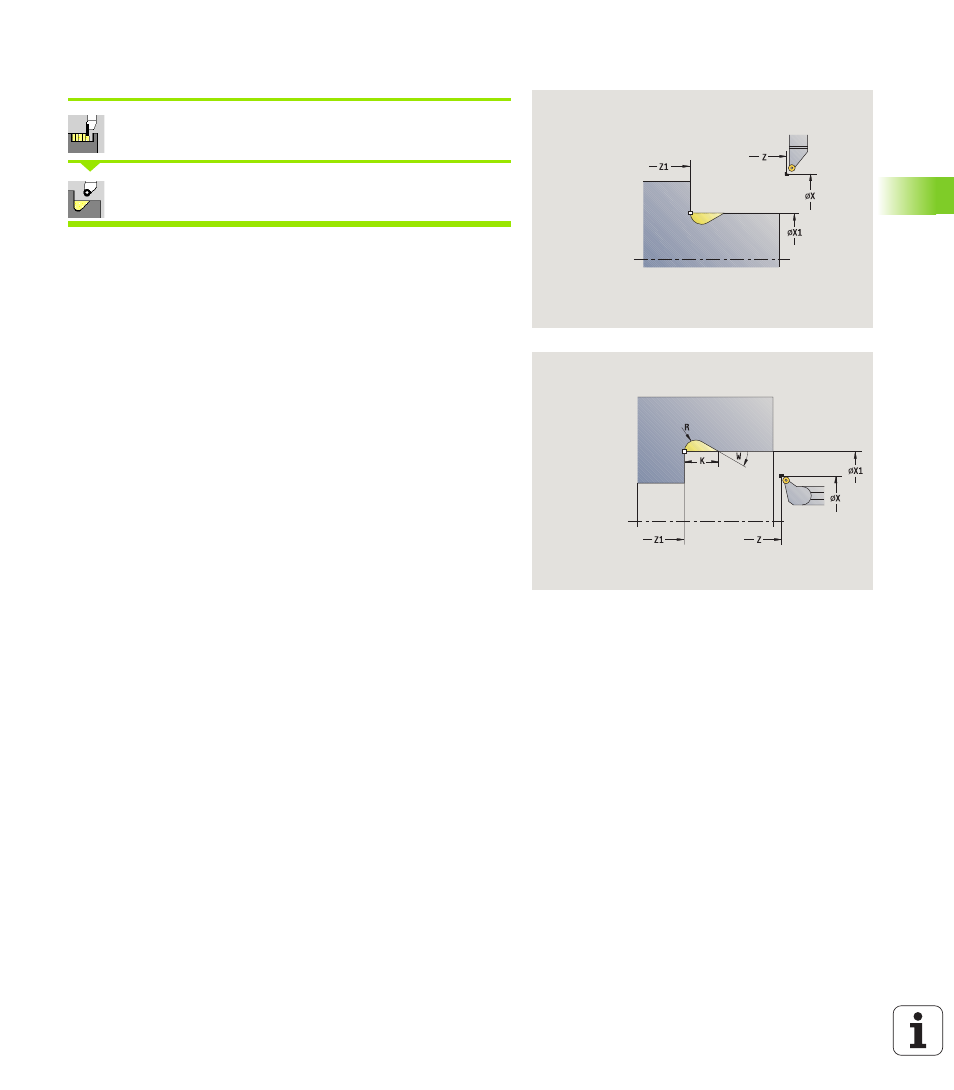

Freistechen Form H
Stechzyklen wählen
Freistechen H wählen
Die Konturform ist von der Parameterkonstellation abhängig. Geben
Sie den Freistichradius nicht an, wird die Schräge bis zur Position
Eckpunkt Kontur Z1
ausgeführt (Werkzeugradius = Freistichradius).
Geben Sie den Eintauchwinkel nicht an, so wird er anhand von
Freistichlänge
und Freistichradius berechnet. Der Endpunkt des
Freistichs liegt dann auf Eckpunkt Kontur.
Der Endpunkt des Freistichs wird gemäß Freistich Form H anhand
des Eintauchwinkels ermittelt.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Eckpunkt Kontur
K Freistichlänge
R Freistichradius (default: kein Zirkularelement)
W Eintauchwinkel (default: W wird berechnet)
G47 Sicherheitsabstand (siehe Seite 130)
G14 Werkzeugwechselpunkt (siehe Seite 130)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
