HEIDENHAIN CNC PILOT 640 215
4.5 St
ec
hzyklen

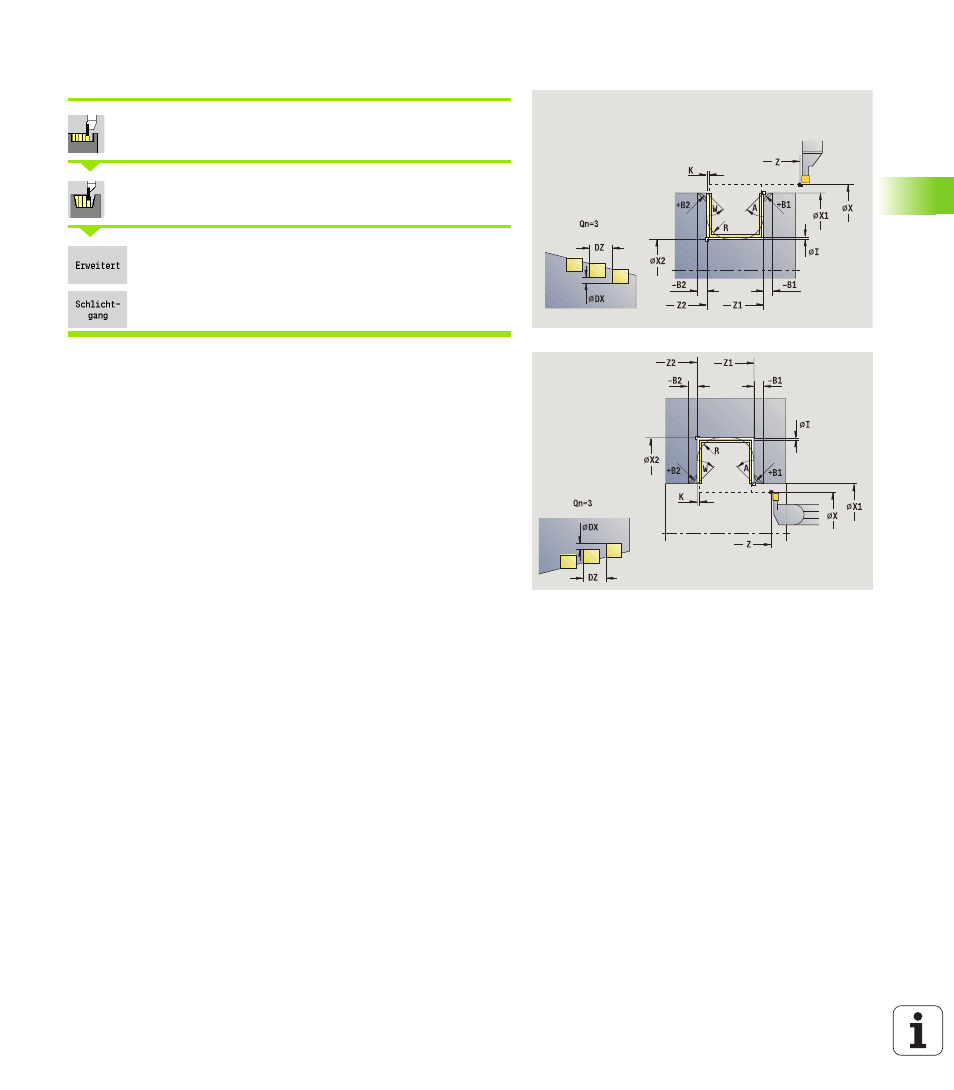

Einstechen radial Schlichten – Erweitert
Stechzyklen wählen
Einstechen radial wählen
Softkey Erweitert zuschalten
Softkey Schlichtgang zuschalten
Der Zyklus fertigt die in Anzahl Qn definierten Einstiche. Die Parameter
Anfangspunkt Kontur
und Endpunkt Kontur definieren den ersten
Einstich (Position, Einstichtiefe und -breite).
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
G14 Werkzeugwechselpunkt (siehe Seite 130)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
Qn Anzahl der Einstichzyklen (default: 1)
DX, DZ Abstand zum Folgeeinstich, relativ zum vorhergehenden
Einstich
G47 Sicherheitsabstand (siehe Seite 130)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
