HEIDENHAIN CNC PILOT 640 271
4.6 Gewinde- und F
reistic
hzyklen
Bearbeitungsart für Technologiedatenbankzugriff: Gewindedrehen
Parameterkombinationen für den Kegelwinkel:
 X1/Z1, X2/Z2
 X1/Z1, Z2, W
 Z1, X2/Z2, W
Zyklusausführung
1 errechnet die Schnittaufteilung
2 fährt an zum Startpunkt Gewinde X1, Z1
3 fährt im Vorschub bis Endpunkt Z2, unter Berücksichtigung des
Auslaufwinkels WE
4 fährt achsparallel zurück und stellt für den nächsten Gewindegang
zu
5 wiederholt 3...4 für alle Gewindegänge
6 stellt unter Berücksichtigung der reduzierten Schnitttiefe und
des Zustellwinkel A für den nächsten Schnitt zu
7 wiederholt 3...6, bis Gangzahl D und Tiefe U erreicht sind
8 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an

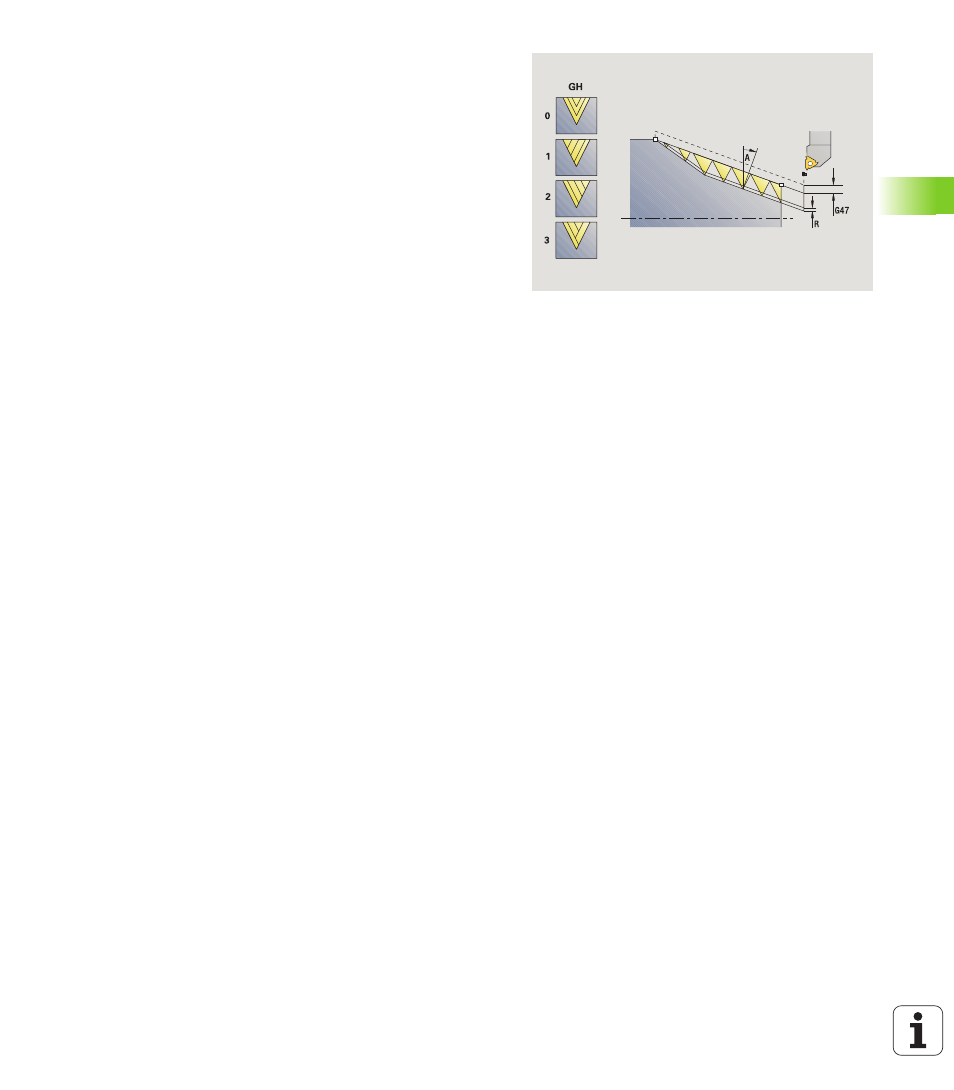

GH Versatzart
 0: ohne Versatz
 1: von links
 2: von rechts
 3: wechselnd links/rechts
A Zustellwinkel (Bereich: –60° < A < 60°; default: 30°)
 A<0: Zustellung von linker Flanke
 A>0: Zustellung von rechter Flanke
R Restschnitttiefe – nur bei GV=4 (default: 1/100 mm)
Q Anzahl Leerdurchläufe
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
