132 Teach-in-Mode
4.2 Roht
eilzyklen
Rohteil-Stange/Rohr
Rohteil definieren wählen
Rohteil-Stange/Rohr wählen

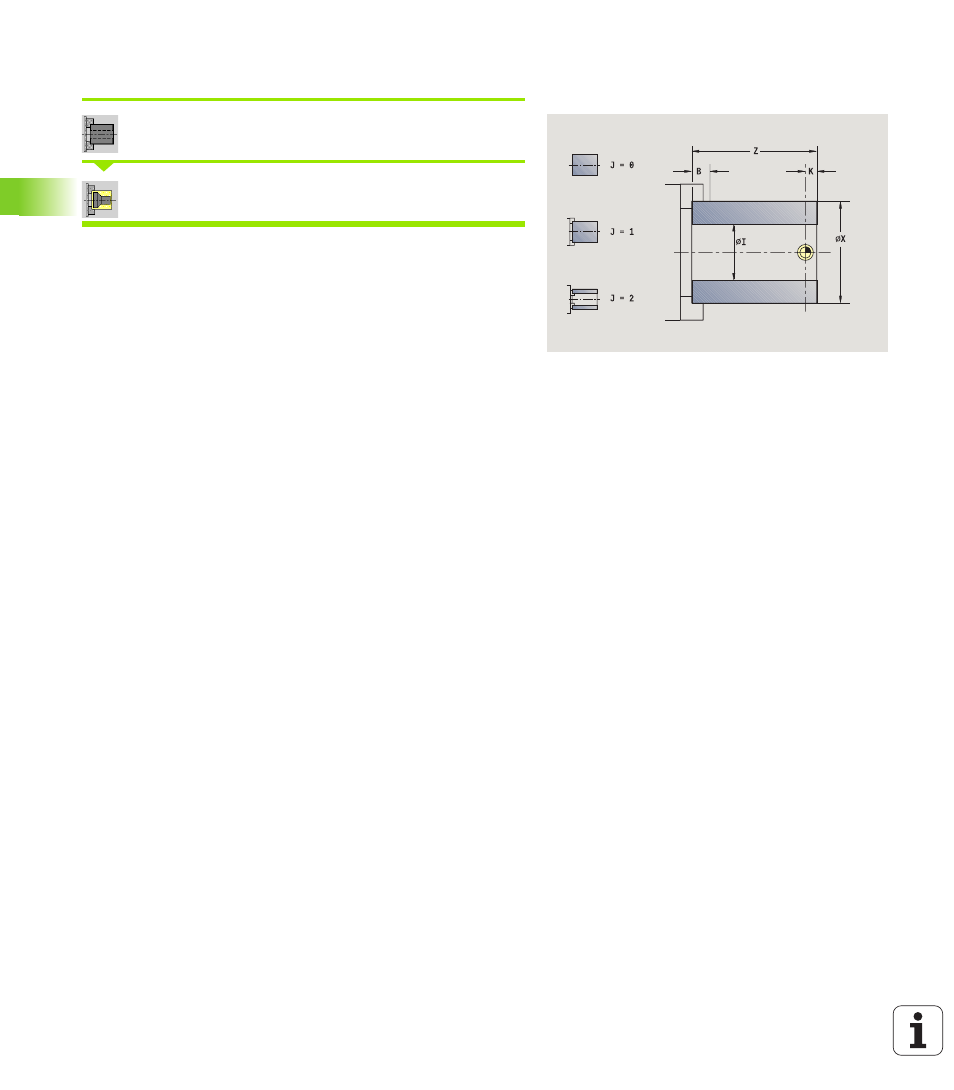

Der Zyklus beschreibt das Rohteil und die Spannsituation. Diese
Informationen werden in der Simulation ausgewertet.
Zyklusparameter
X
Außendurchmesser
Z Länge, inclusive Plan-Aufmaß und Spannbereich
I Innendurchmesser bei Rohteiltyp „Rohr“
K Rechte Kante (Plan-Aufmaß)
B Spannbereich
J Spannart
 0: nicht eingespannt
 1: außen gespannt
 2: innen gespannt
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
RG Konturnachführung für den Einlern-Betrieb (siehe auch
„Konturnachführung im Einlernen” auf Seite 126):
 0: ohne Konturnachführung
 1: mit Konturnachführung
