Wendelnut fräsen radial
Fräsen wählen
Wendelnut fräsen radial wählen

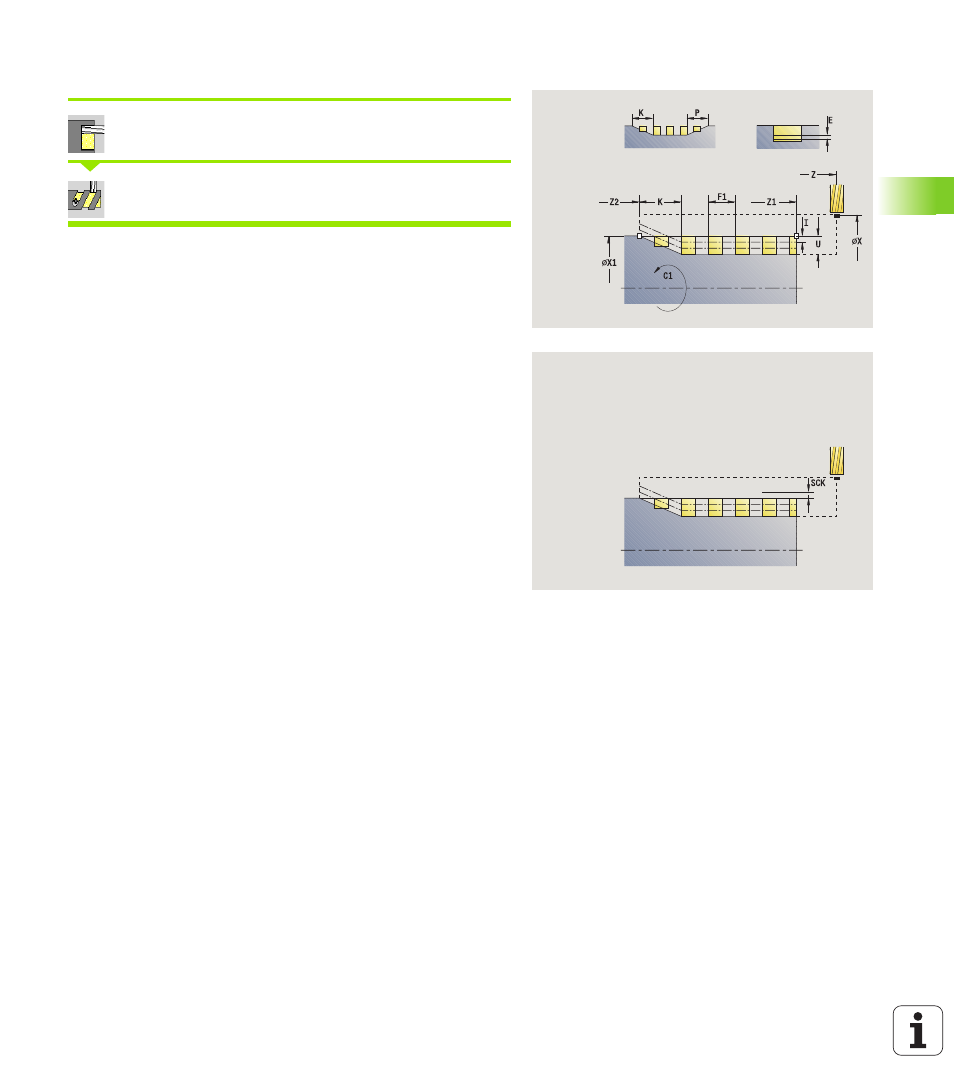

Der Zyklus fräst eine Wendelnut von Startpunkt Gewinde bis Endpunkt
Gewinde
. Der Anfangswinkel definiert die Anfangsposition der Nut. Die
Nutbreite entspricht dem Fräserdurchmesser.
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition)
X1 Gewindedurchmesser
C1
Anfangswinkel
Z1 Startpunkt Gewinde
Z2 Endpunkt Gewinde
F1 Gewindesteigung
 F1 positiv: Rechtsgewinde
 F1 negativ: Linksgewinde
U Gewindetiefe
I maximale Zustellung. Die Zustellungen werden nach
folgender Formel bis auf >= 0,5 mm reduziert. Danach
erfolgt jede Zustellung mit 0,5 mm.
 Zustellung 1: „I“
 Zustellung n: I * (1 – (n–1) * E)
E Schnitttiefenreduzierung
P Anlauflänge (Rampe am Nut-Anfang)
K Auslauflänge (Rampe am Nut-Ende)
G14 Werkzeugwechselpunkt (siehe Seite 130)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
D Gangzahl
SCK Sicherheitsabstand in Zustellrichtung (siehe Seite 130)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
