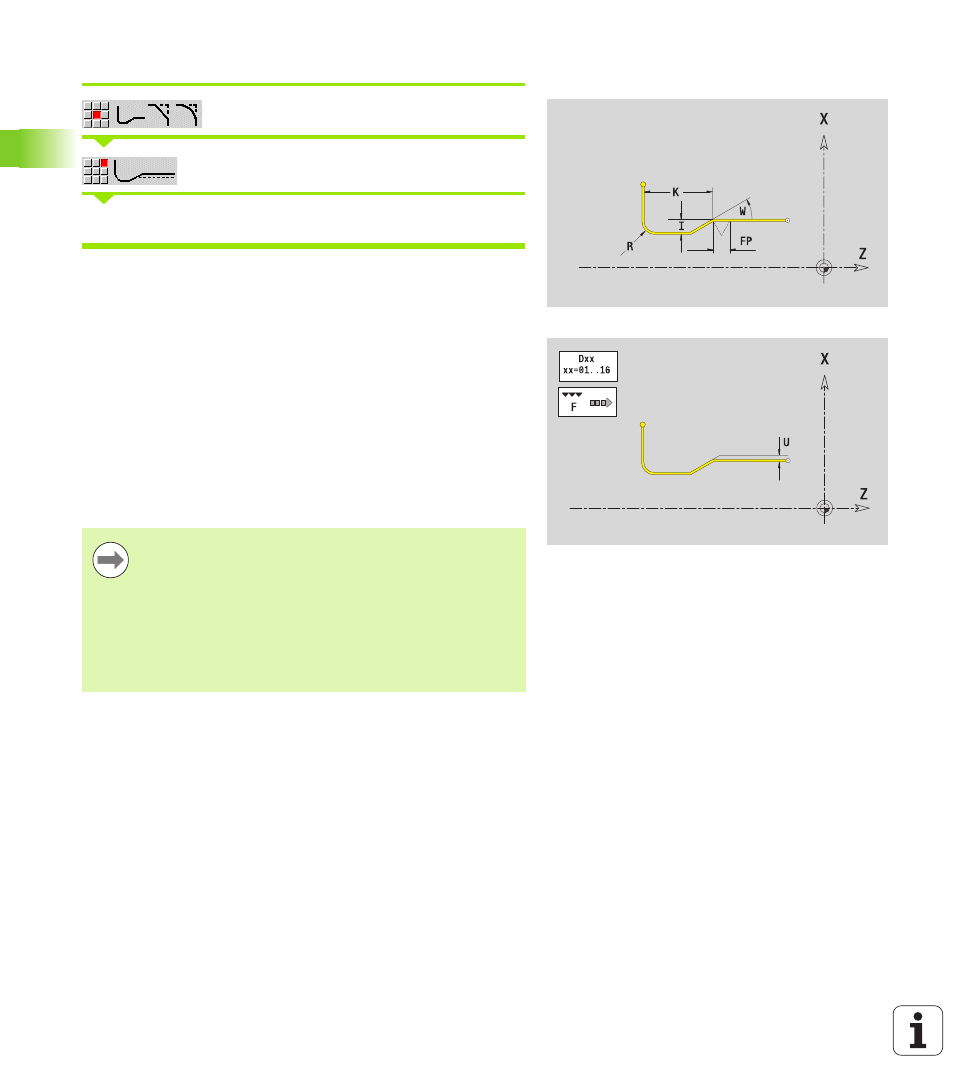

Gewindefreistich DIN 76
Formelemente wählen
Freistich DIN 76 wählen
Freistichparameter eingeben
ICP generiert in smart.Turn ein G25.
Parameter, die Sie nicht angeben, ermittelt die CNC PILOT aus der
Normtabelle (siehe “DIN 76 – Freistichparameter” auf Seite 585):
 die „Gewindesteigung FP“ anhand des Durchmessers.
 die Parameter I, K, W, und R anhand der „Gewindesteigung FP“.
Parameter
FP
Gewindesteigung (default: Normtabelle)
I Freistichtiefe (Radiusmaß) (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
R Freistichradius (default: Normtabelle)
W Freistichwinkel (default: Normtabelle)
U, F, D, FP: siehe Bearbeitungsattribute Seite 363
 Bei Innengewinden sollte die Gewindesteigung FP
vorgegeben werden, da der Durchmesser des
Längselements nicht der Gewindedurchmesser ist.
Wird die Ermittlung der Gewindesteigung durch die
CNC PILOT genutzt, ist mit geringen Abweichungen zu
rechnen.
 Freistiche können nur zwischen zwei Linearelementen
programmiert werden. Eines der beiden Linearelemente
muss parallel zur X-Achse verlaufen.
