HEIDENHAIN CNC PILOT 640
403
5.9 K
o
nt
ur
element
e
Stir
nfläc
h
e

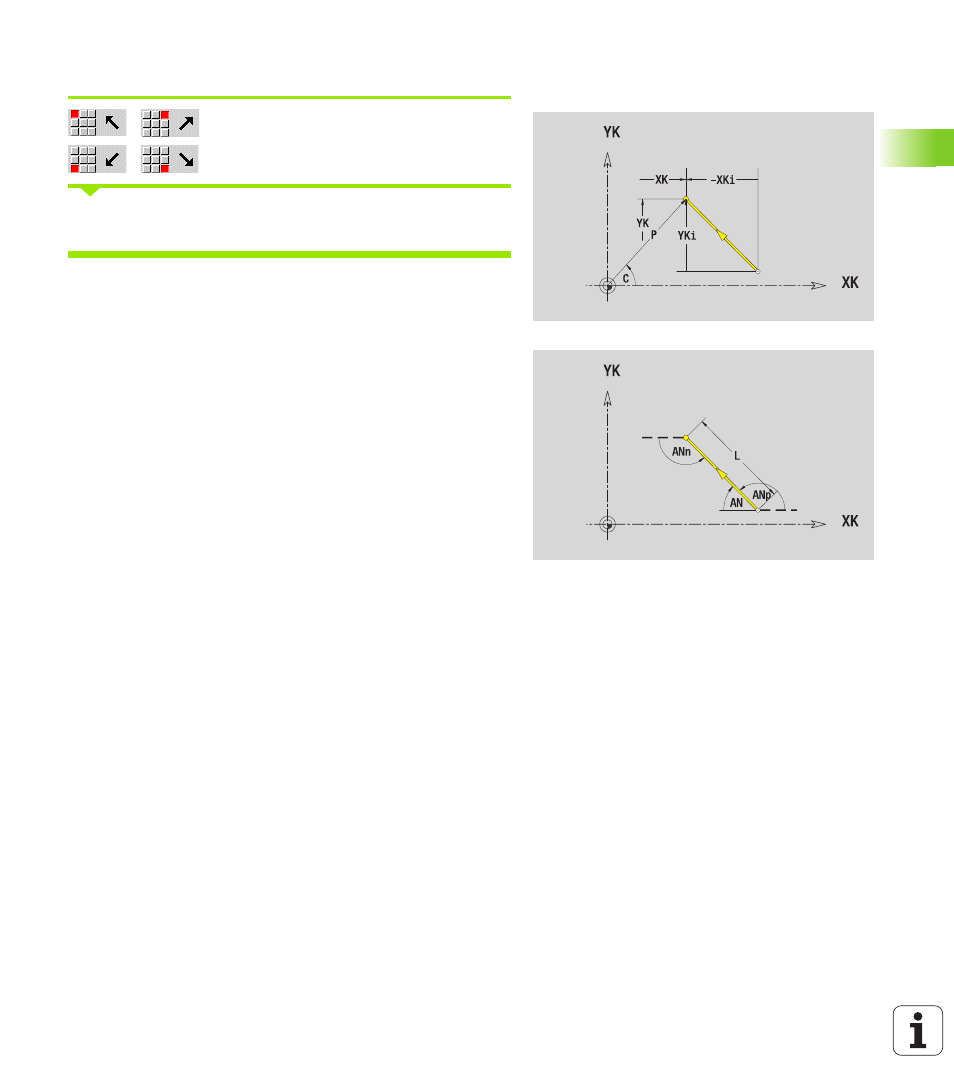

Linie im Winkel Stirnfläche
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G101.
Parameter
XK, YK
Zielpunkt kartesisch
XKi, YKi
Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
C
Zielpunkt polar – Winkel
P
Zielpunkt polar
AN
Winkel zur XK-Achse (Winkelrichtung siehe Hilfebild)
L
Länge der Linie
ANn
Winkel zum nachfolgenden Element
ANp
Winkel zum vorherigen Element
