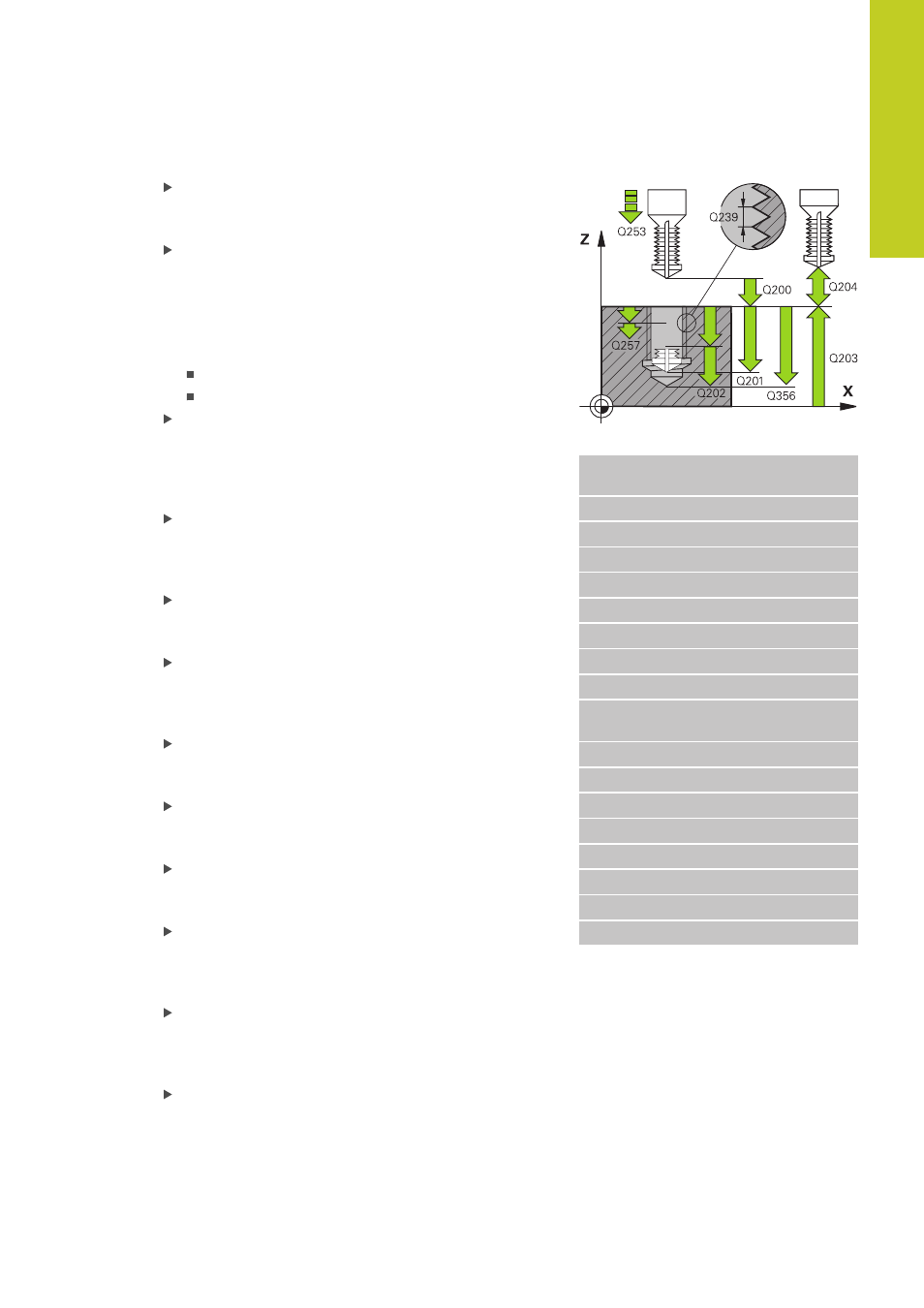

BOHRGEWINDEFRAESEN (Zyklus 264, DIN/ISO: G264) 4.8
4
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
109
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Zustell-Tiefe Q202 (inkremental): Maß, um
welches das Werkzeug jeweils zugestellt wird. Die
Tiefe muss kein Vielfaches der Zustell-Tiefe sein.
Eingabebereich 0 bis 99999,9999
Die TNC fährt in einem Arbeitsgang auf die Tiefe,
wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Vorhalteabstand oben Q258 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung,
wenn die TNC das Werkzeug nach einem Rückzug
aus der Bohrung wieder auf die aktuelle Zustell-Tiefe
fährt. Eingabebereich 0 bis 99999,9999
Bohrtiefe bis Spanbruch Q257 (inkremental):
Zustellung, nach der die TNC einen Spanbruch
durchführt. Kein Spanbruch, wenn 0 eingegeben.
Eingabebereich 0 bis 99999,9999
Rückzug bei Spanbruch Q256 (inkremental): Wert,
um die die TNC das Werkzeug beim Spanbrechen
zurückfährt. Eingabebereich 0,1000 bis 99999,9999
Tiefe Stirnseitig Q358 (inkremental):
Abstand zwischen Werkstück-Oberfläche und
Werkzeugspitze beim stirnseitigen Senkvorgang.
Eingabebereich -99999,9999 bis 99999,9999
Versatz Senken Stirnseite Q359 (inkremental):
Abstand um den die TNC die Werkzeugmitte aus
der Mitte versetzt. Eingabebereich 0 bis 99999,9999
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO
NC-Sätze
25 CYCL DEF 264
BOHRGEWINDEFRAESEN
Q335=10 ;SOLL-DURCHMESSER
Q239=+1.5 ;STEIGUNG
Q201=-16 ;GEWINDETIEFE
Q356=-20 ;BOHRTIEFE
Q253=750 ;VORSCHUB VORPOS.
Q351=+1 ;FRAESART
Q202=5 ;ZUSTELL-TIEFE
Q258=0.2 ;VORHALTEABSTAND
Q257=5 ;BOHRTIEFE
SPANBRUCH
Q256=0.2 ;RZ BEI SPANBRUCH
Q358=+0 ;TIEFE STIRNSEITIG
Q359=+0 ;VERSATZ STIRNSEITIG
Q200=2 ;SICHERHEITS-ABST.
Q203=+30 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q206=150 ;VORSCHUB TIEFENZ.
Q207=500 ;VORSCHUB FRAESEN
