MESSEN KOORDINATE (Zyklus 427, DIN/ISO: G427) 16.11
16
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
371

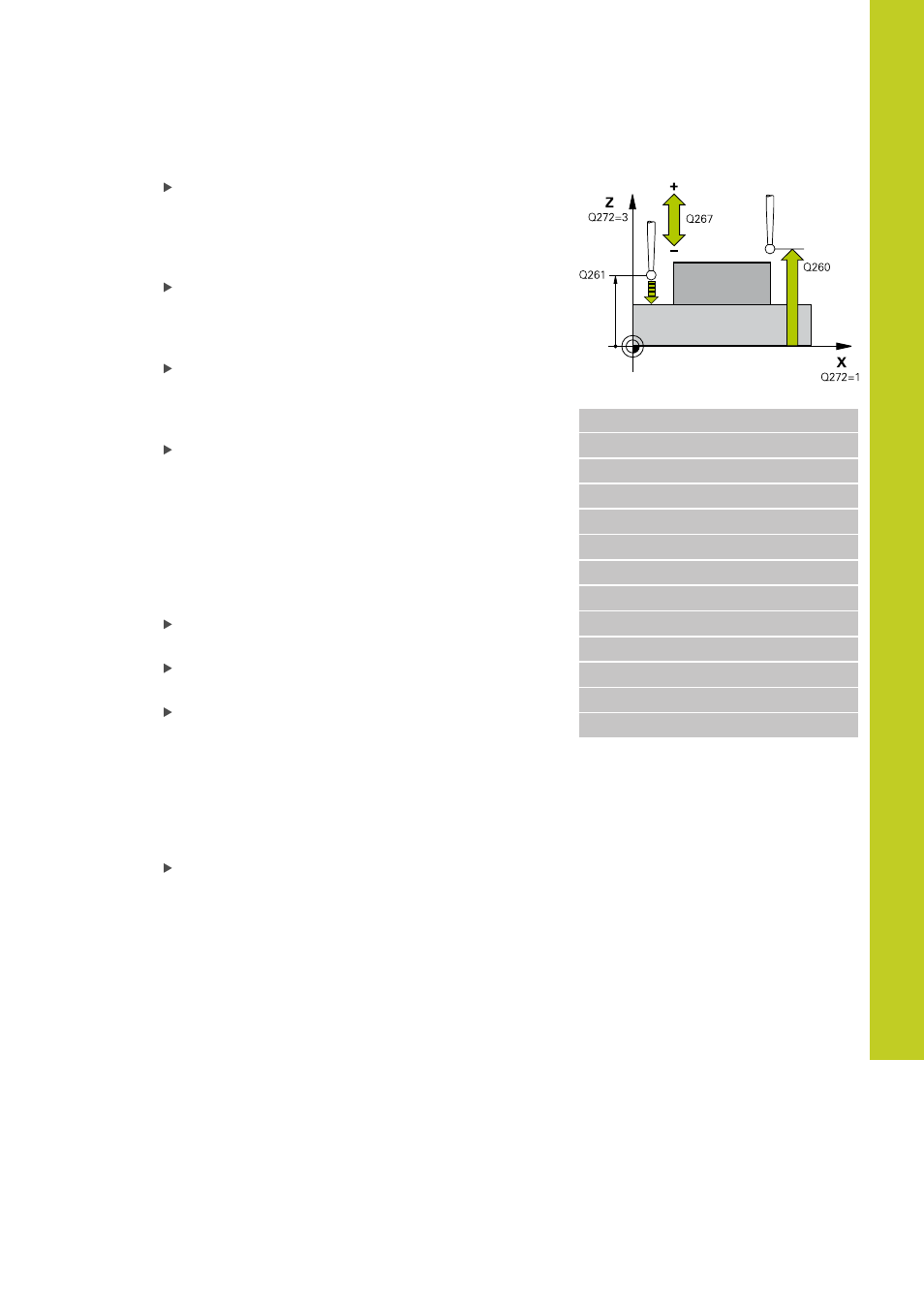

Messachse (1..3: 1=Hauptachse) Q272: Achse in
der die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1: Verfahrrichtung positiv
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Messprotokoll Q281: Festlegen, ob die TNC ein
Messprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR427.TXT standardmäßig in
dem Verzeichnis TNC:\ ab.
2: Programmlauf unterbrechen und Messprotokoll
auf den TNC-Bildschirmausgeben. Programm mit
NC-Start fortsetzen
Größtmaß Q288: Größter erlaubter Messwert.
Eingabebereich 0 bis 99999,9999
Kleinstmaß Q289: Kleinster erlaubter Messwert.
Eingabebereich 0 bis 99999,9999
PGM-Stop bei Toleranzfehler Q309: Festlegen,
ob die TNC bei Toleranz-Überschreitungen
den Programmlauf unterbrechen und eine
Fehlermeldung ausgeben soll:
0: Programmlauf nicht unterbrechen, keine
Fehlermeldung ausgeben
1: Programmlauf unterbrechen, Fehlermeldung
ausgeben
Werkzeug für Überwachung Q330: Festlegen, ob
die TNC eine Werkzeug-Überwachung durchführen
soll (siehe "Werkzeug-Überwachung", Seite 346).
Eingabebereich 0 bis 32767,9, alternativ Werkzeug-
Name mit maximal 16 Zeichen:
0: Überwachung nicht aktiv
>0: Werkzeug-Nummer in der Werkzeug-Tabelle
TOOL.T
NC-Sätze
5 TCH PROBE 427 MESSEN KOORDINATE
Q263=+35 ;1. PUNKT 1. ACHSE
Q264=+45 ;1. PUNKT 2. ACHSE
Q261=+5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q272=3 ;MESSACHSE
Q267=-1 ;VERFAHRRICHTUNG
Q260=+20 ;SICHERE HOEHE
Q281=1 ;MESSPROTOKOLL
Q288=5.1 ;GROESSTMASS
Q289=4.95 ;KLEINSTMASS
Q309=0 ;PGM-STOP BEI FEHLER
Q330=0 ;WERKZEUG
