GRUNDDREHUNG (Zyklus 400, DIN/ISO: G400) 14.2
14
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
273
Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1: Verfahrrichtung positiv

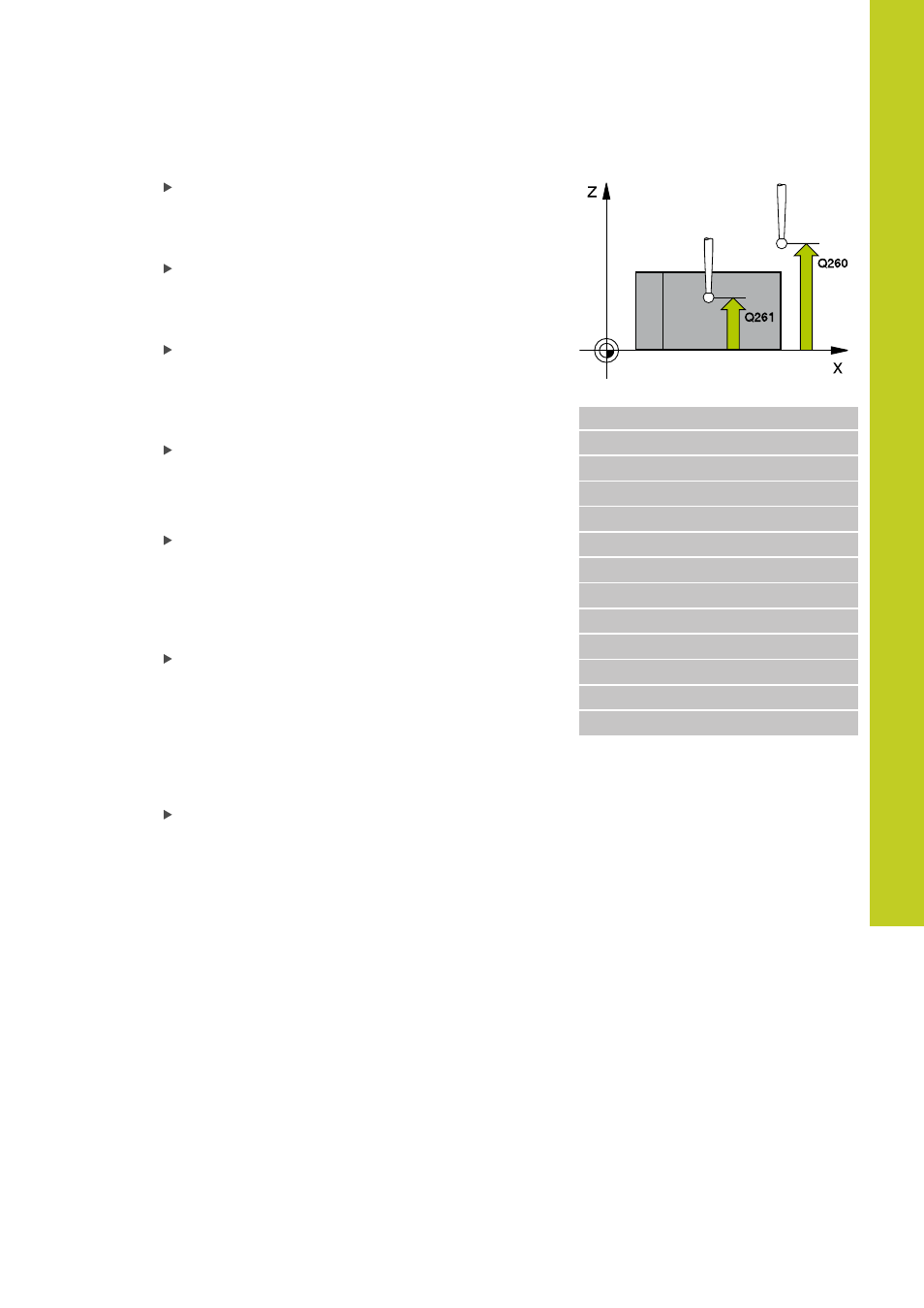

Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Voreinstellung Drehwinkel Q307 (absolut): Wenn
sich die zu messende Schieflage nicht auf die
Hauptachse, sondern auf eine beliebige Gerade
beziehen soll, Winkel der Bezugsgeraden eingeben.
Die TNC ermittelt dann für die Grunddrehung
die Differenz aus dem gemessenen Wert und
dem Winkel der Bezugsgeraden. Eingabebereich
-360,000 bis 360,000
Preset-Nummer in Tabelle Q305: Nummer
in der Preset-Tabelle angeben, in der die TNC
die ermittelte Grunddrehung speichern soll. Bei
Eingabe von Q305=0, legt die TNC die ermittelte
Grunddrehung im ROT-Menü der Betriebsart
Manuell ab. Eingabebereich 0 bis 2999
NC-Sätze
5 TCH PROBE 400 GRUNDDREHUNG
Q263=+10 ;1. PUNKT 1. ACHSE
Q264=+3,5 ;1. PUNKT 2. ACHSE
Q265=+25 ;2. PUNKT 1. ACHSE
Q266=+2 ;2. PUNKT 2. ACHSE
Q272=2 ;MESSACHSE
Q267=+1 ;VERFAHRRICHTUNG
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q307=0 ;VOREINST. DREHW.
Q305=0 ;NR. IN TABELLE
