Bearbeitungszyklen: Konturtasche
7.3 Überlagerte Konturen
7
162
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

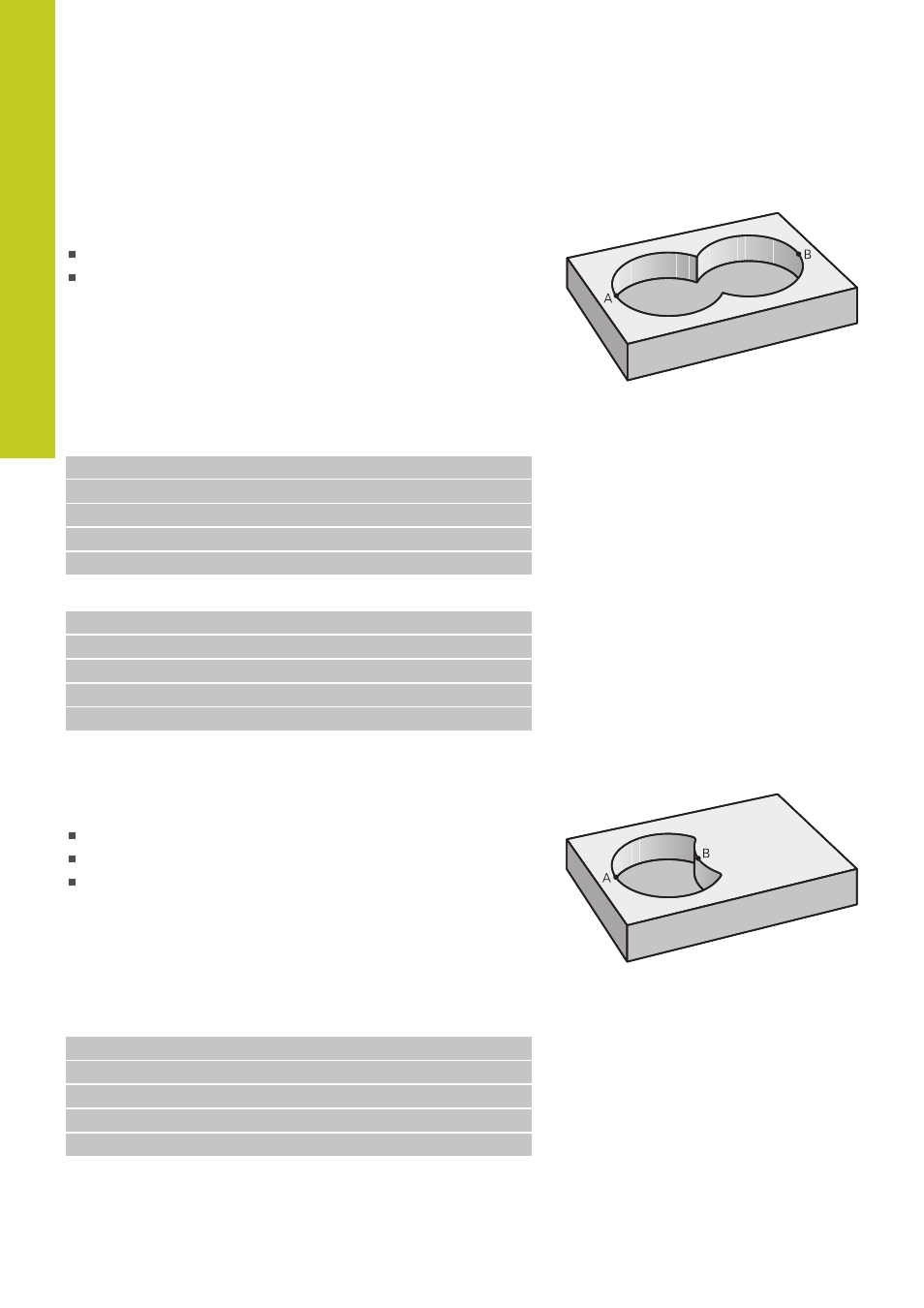

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
Die Flächen A und B müssen Taschen sein.
Die erste Tasche (in Zyklus 14) muss außerhalb der zweiten
beginnen.
Fläche A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Fläche B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
„Differenz“-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet
werden:
Fläche A muss Tasche und B muss Insel sein.
A muss außerhalb B beginnen.
B muss innerhalb von A beginnen
Fläche A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
