Paineilmaletkukela FI
10190 Käyttöohje RU-89560 11 Tila: 10190-01-2013
• Vioittunut laite on poistettava
käytöstä.
Jos paineilmaletkukelassa ilmenee
toimintahäiriöitä, vikoja tai vaurioita,
se on poistettava käytöstä. Vikoja
voi syntyä esim. letkun puristuksen
tai viiltojen seurauksena.
Tarkastuttakaa ja tarvittaessa
korjauttakaa paineilmaletkukela
ennen kuin se otetaan uudelleen
käyttöön.
VAROKAA: Välttäkää aineellisia
vahinkoja.
• Paineilmaletkua on suojattava.
Suojatkaa paineilmaletkua öljyltä,
hapoilta, teräviltä reunoilta ja
korkeilta lämpötiloilta.
Noudattamatta jättäminen voi
aiheuttaa vioittumisen.
4 Osaluettelo
Tarkastakaa välittömästi pakkauksesta
purkamisen jälkeen toimituksen
täydellisyys sekä tuotteen moitteeton
kunto.
1 x Paineilmaletukela
5 Tekniset tiedot
Tuote: Paineilmaletukela
Tuotenumero: 10190
Luokitus: pehmeä
PVC-
paineilmaletku, läpikuultava sininen,
kangasvahvikkeella
Työskentelylämpötila:
-20 °C ... + 60 °C
Letkun pituus: n. 20 m
Halkaisija:
6,3 / 11,3 mm
Käyttöpaineen: enint. 15 bar
Liitännät: pistoliitäntä
ja
messinkinen yhden käden pikaliitäntä
Jalusta: sinkittyä
teräsputkea,
jossa letkun ohjain
Kotelo: muovikela
Mitat (KxSxL): 35,5 x 19 x 28,5 cm
6 Tuotteen yleiskatsaus
Tässä luodaan yleiskatsaus tuotteen
käyttöosiin ja näyttöihin ja annetaan
lyhyt toimintakuvaus. Seuraavassa
luvussa (luku 7) kuvataan toimintaa
yksityiskohtaisemmin.

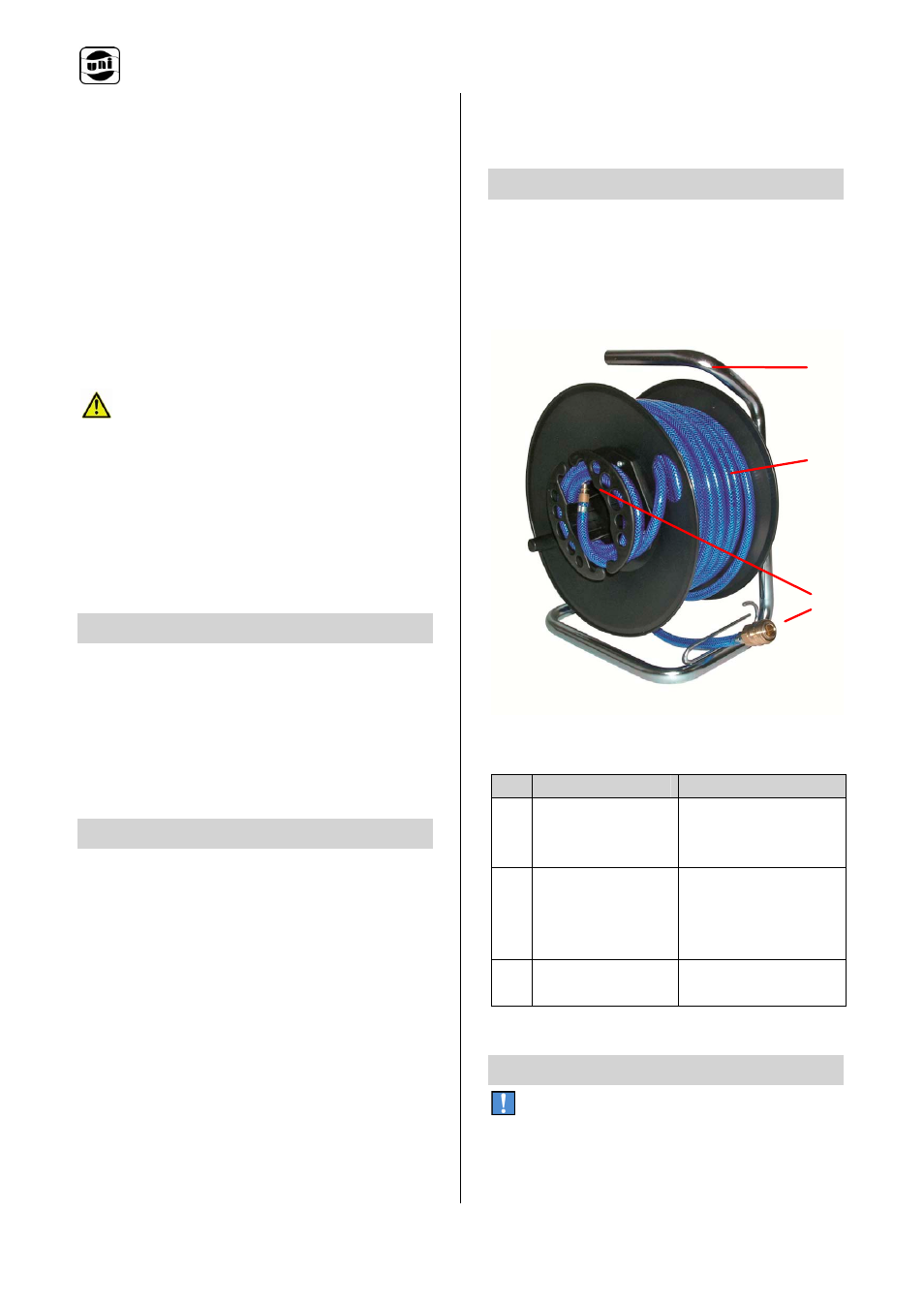

Kuva 1: Laitteen yleiskatsaus
paineilmaletkukela
Pos Nimike Toiminta
1 Jalusta ja
letkun ohjain
Helpottaa
paineilmaletkun
kelaamista
2 Paineilmaletku Liittää
työskentelylaitte-
en, letkun ja
kompressorin
3 Liitännät Yhden käden
käyttö
Taul. 2: Paineilmaletkukelan osat
7 Käyttöönotto ja käyttö
TÄRKEÄÄ: Tämä luku kuvaa
paineilmaletkukela perustavat
toiminnot.
1
2
3
