Slangvinda för tryckluft SE
10190 Bruksanvisning RU-89560 17 Version: 10190-01-2013
för att tryckluftsslangen går sönder
eller att anslutningarna förstörs.
• Stäng av enheten om den är
defekt.
Om du upptäcker funktionsfel eller
defekter på slangvindan för tryckluft
ska du inte använda den. Defekter
kan t.ex. uppstå när slangen kläms
eller om den skärs igenom.
Lämna i sådana fall alltid in slangen
för test och ev. reparation innan du
börjar använda den igen.
FÖRSIKTIGT: Undvik sakskador.
• Skydda tryckluftsslangen. Skydda
tryckluftsslangen mot olja, syra,
vassa kanter och höga
temperaturer. Om detta inte följs
kan slangen skadas.
4 Innehåll
Efter att förpackningen packats upp
måste omedelbart kontrolleras om
innehållet är fullständigt och om
produkten är utan skador och fel.
1 x Slangvinda för tryckluft
5 Tekniska Data
Produkt: Slangvinda för tryckluft
Artikelnummer: 10190
Klassificering: Mjuk-PVC-
tryckluftsslang, genomskinligt blå med
insida av väv
Arbetstemperatur: -20 °C till + 60 °C
Slanglängd:
ca 20 m
Diameter: 6,3 / 11,3 mm
Drifttryck: max. 15 bar
Anslutningar: Luftslang och
enhands-snabbkoppling av mässing
Vinda: Förzinkat
stålrör
med slangupprullning
Kappsling: Plastrulle
Mått (HxTxB):
35,5 x 19 x 28,5 cm
6 Produktöversikt
Här får du en överblick över produktens
funktionselement samt en kort
funktionsbeskrivning. I det följande
kapitlet (7) beskrivs funktionen mera
detaljerat.

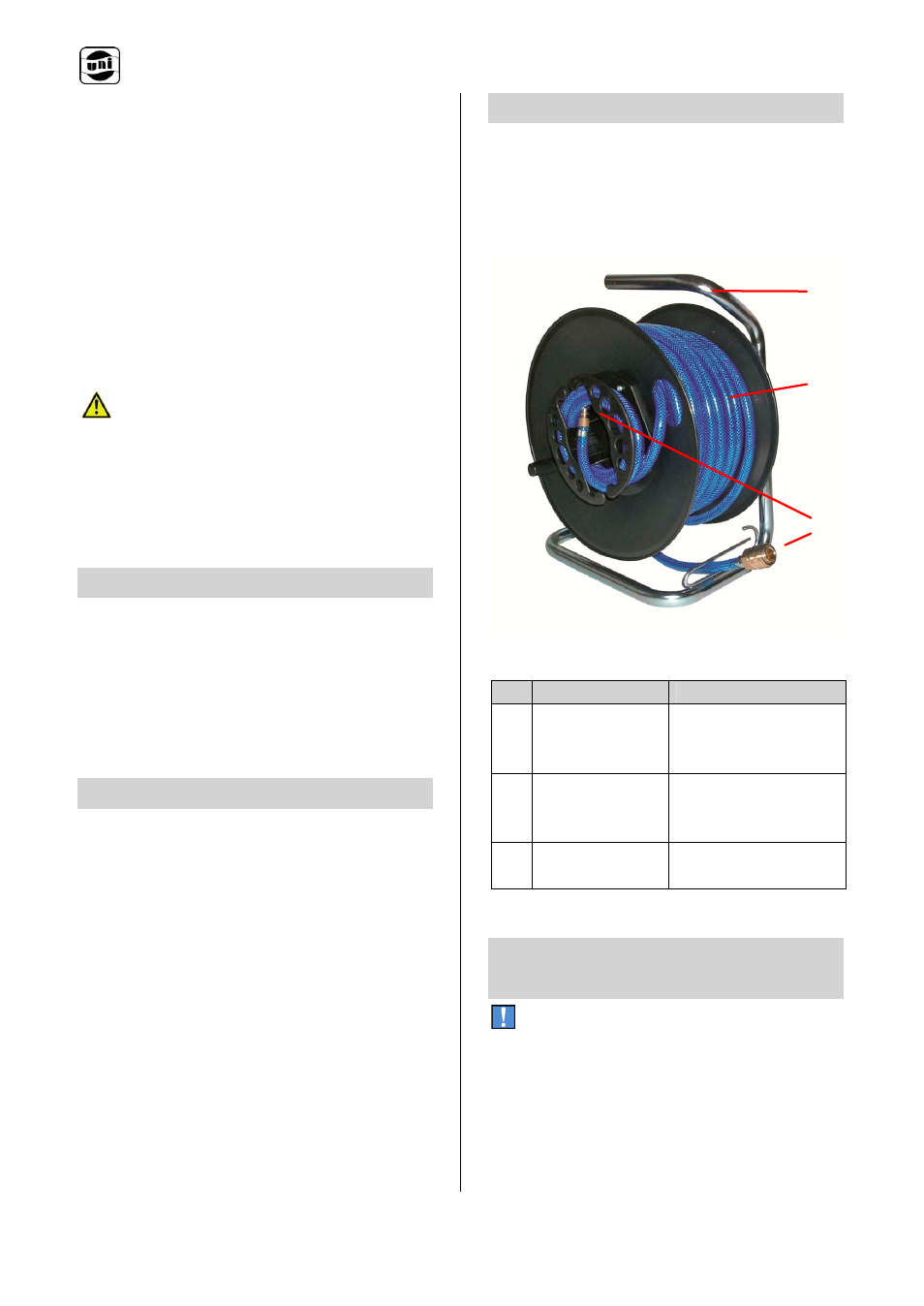

Bild 1: Översikt slangvinda för tryckluft
Pos Beteckning Funktion
1 Stativ med
slang-
upprullning
Underlättar
slangens av- och
upprullning
2 Trycklufts-
slang
Anslutning verktyg
– slang -
kompressor
3 Anslutningar Enhands-
manövrering
Tab.2: Delarna i slangvindan för tryckluft
7 Idrifttagning och
användning
OBS: Detta kapitel beskriver
slangvinda för tryckluft grundfunktioner.
Läs igenom kapitlet noga, för att förstå
och kunna använda alla möjligheter och
funktioner.
Beakta följande anvisningar, och
speciellt säkerhetsanvisningarna, för att
undvika felaktig användning och
1
2
3
