Druckluftschlauch-Trommel DE
10190 Gebrauchsanleitung RU-89560 29 Stand: 10190-01-2013
nicht übersteigt.
Bei Nichtbeachten Gefahr durch
Platzen des Druckluftschlauches
oder Defekt der Anschlüsse.
• Bei Defekt außer Betrieb nehmen.
Nehmen Sie die Druckluftschlauch-
Trommel bei Funktionsstörungen
und Defekten/ Beschädigungen
außer Betrieb. Defekte können z.B.
durch Quetschungen oder Schnitt-
verletzungen am Schlauch
auftreten.
Lassen Sie die Druckluftschlauch-
Trommel überprüfen und ggf.
reparieren bevor Sie diese wieder in
Betrieb nehmen.
VORSICHT: Sachschäden
vermeiden.
• Druckluftschlauch schützen.
Schützen Sie den Druckluftschlauch
vor Öl, Säure, scharfen Kanten und
hohen Temperaturen. Bei
Nichtbeachten Möglichkeit eines
Defektes.
4 Lieferumfang
Prüfen Sie unverzüglich nach dem
Auspacken den Lieferumfang auf
Vollständigkeit, sowie den
einwandfreien Zustand des Produktes.
1 x Druckluftschlauch-Trommel
5 Technische Daten
Produkt: Druckluftschlauch-
Trommel
Artikelnummer: 10190
Klassifizierung: Weich-PVC-
Druckluftschlauch, blau-transparent mit
Gewebeeinlage
Arbeitstemperatur: -20°C bis + 60°C
Schlauch-Länge: ca.
20m
Durchmesser: 6,3 / 11,3 mm
Betriebsdruck: max. 15 bar
Anschlüsse: Stecktülle und
Einhand-Schnellverschlusskupplung
aus Messing
Gestell: verzinktes
Stahlrohr
mit Schlauchführung
Gehäuse: Kunstoffhaspel
Abmaße (HxTxB): 35,5 x 19 x 28,5 cm
6 Produktübersicht
Hier erhalten Sie einen Überblick über
die Bedienteile und Anzeigen des
Produktes und eine kurze
Funktionsbeschreibung. Im folgenden
Kapitel (Kapitel 7) wird die Funktion
detaillierter beschrieben.

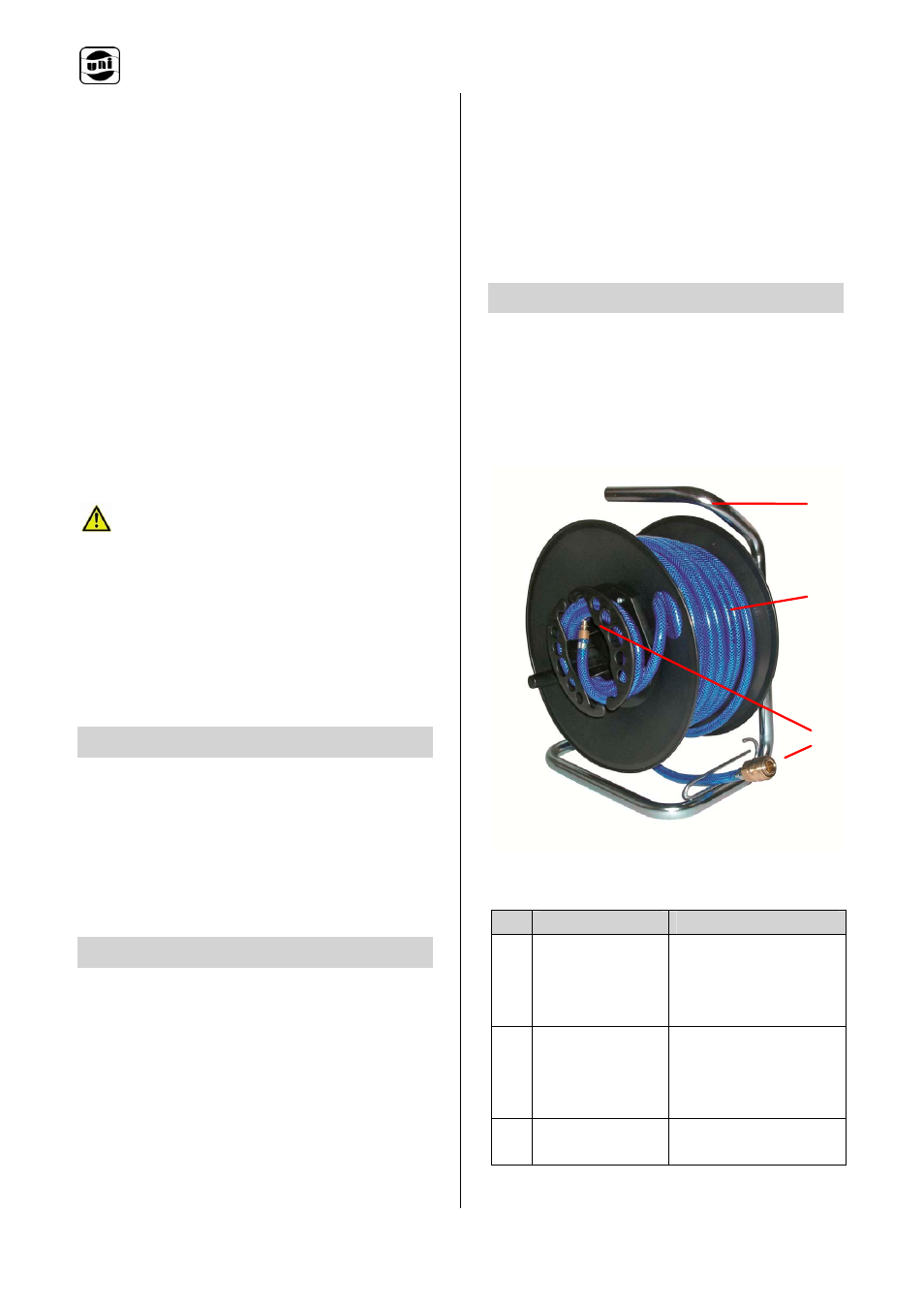

Abb.1: Geräte-Übersicht Druckluftschlauch-
Trommel
Pos Benennung Funktion
1 Gestell mit
Schlauch-
führung
Vereinfacht das
Auf- und Abrollen
des Druckluft-
schlauches
2 Druckluft-
schlauch
Verbindung
Werkzeug –
Schlauch -
Kompressor
3 Anschlüsse Einhand-
Bedienung
Tab.2: Die Teile der Druckluftschlauch-Trommel
1
2
3
