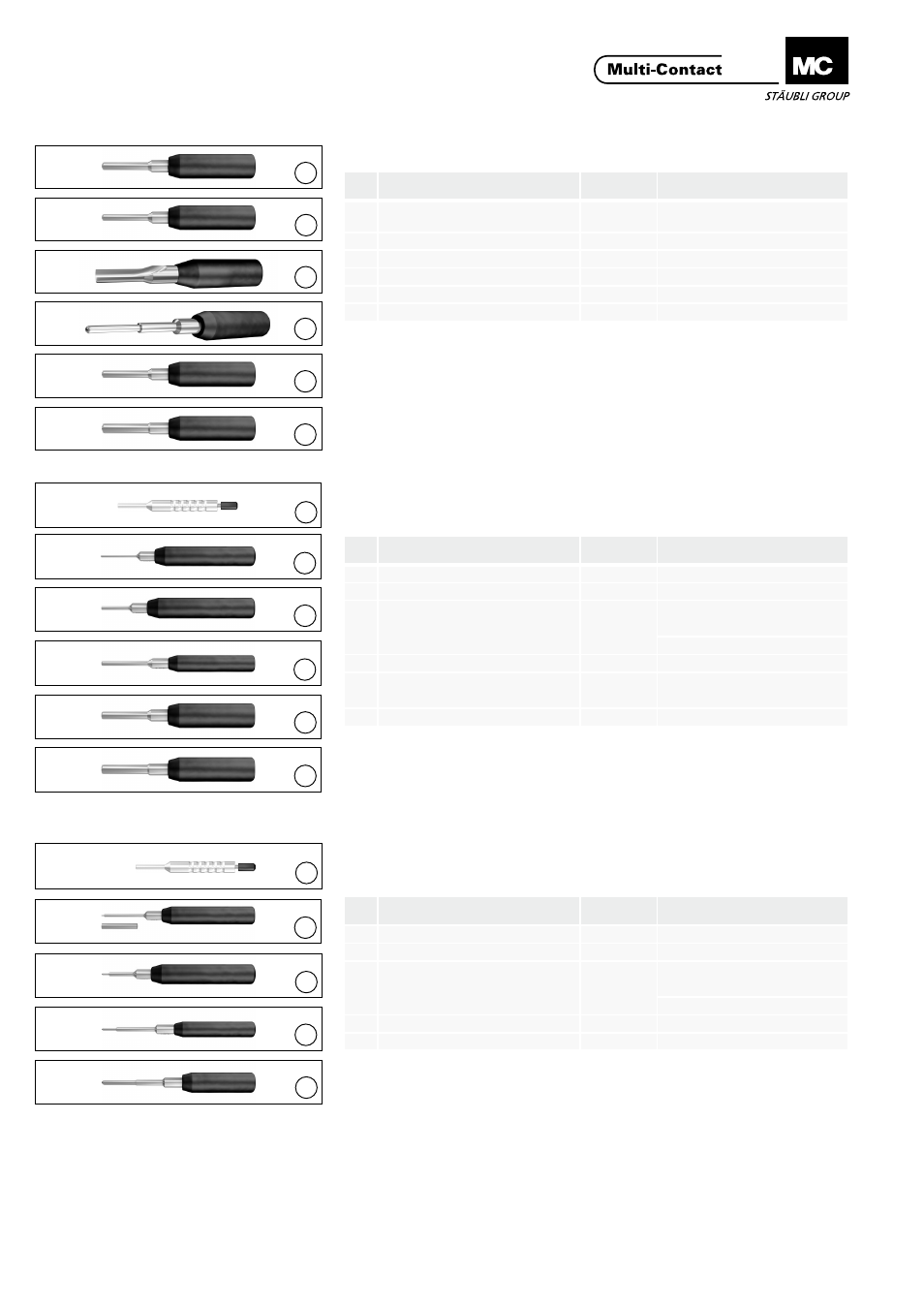

Einsetzwerkzeug Stift / Buchse Insertion tool pin / socket
ill.
Bezeichnung
Description
Bestell-Nr.
Order No.
für Nenn-Ø Stift / Buchse
for nominal Ø pin / socket
8 ME-WZ5 18.3013
6 mm + CT-POF/SL
Koaxial Kontakte/Coaxial contacts
9 MSA-WZ5 1) 3) 18.3015 6 mm
10 ME-WZ6 18.3016 8 mm
11 MBA-WZ5 2) 18.3014 6 mm / 8 mm
12 MSA-WZ6 3) 18.3018 8 mm
13 MSA-WZ8 18.3022 8 mm (M8A/PE-L)
1) wird auch für die Montage des Blindstopfens
verwendet�
2) für Kontakte mit Schraubanschluss-Innen ge
winde�
3) für Kontakte mit Schraubanschluss-Aussenge
winde�
1) will be used also for assembly of blind plugs
2) for contacts with screw connection with inter
nal thread
3) for contacts with screw connection with exter
nal thread
Stiftausbauwerkzeug Pin extraction tool
ill.
Bezeichnung
Description
Bestell-Nr.
Order No.
für Nenn-Ø Stift
for nominal Ø pin
14 CT-A-WZ0,6 33.3002 0,6 mm
15 MSA-WZ1/1,2 18.3002 1 mm
16 MSA-WZ1,5 18.3005
Thermopaar Kontakte
Termocouple contacts
1,5 mm
17 MSA-WZ3 18.3012 3 mm
18 MSA-WZ6 18.3018
6 mm + CT-POF/SL
Koaxial Kontakte/Coaxial contacts
19 MSA-WZ8 18.3022 8 mm / PE-L
Buchsenausbauwerkzeug Socket extraction tool
ill.
Bezeichnung
Description
Bestell-Nr.
Order No.
für Nenn-Ø Buchse
for nominal Ø socket
20 CT-A-WZ0,6 33.3002 0,6 mm
21 MBA-WZ1/1,2 18.3001 1 mm
22 MBA-WZ1,5 18.3004
Thermopaar Kontakte
Termocouple contacts
1,5 mm
23 MBA-WZ3 18.3011 3 mm
24 MBA-WZ6 18.3017 6 mm / 8 mm
