Typ
Type
Bestell-Nr.
Order No.
Material
Passend zu
Suitable for
W-TS
15.5043
Stahl
Steel
TSB-..., TSS...
W-TS/150
15.5044
Stahl
Steel
TSB150/..., TSS150/...
W-TS/150/2
30.0061
Stahl
Steel
TSB150/2... TSS150/2...
W-TS/250
30.0064
Stahl
Steel
TSB250, TSS250

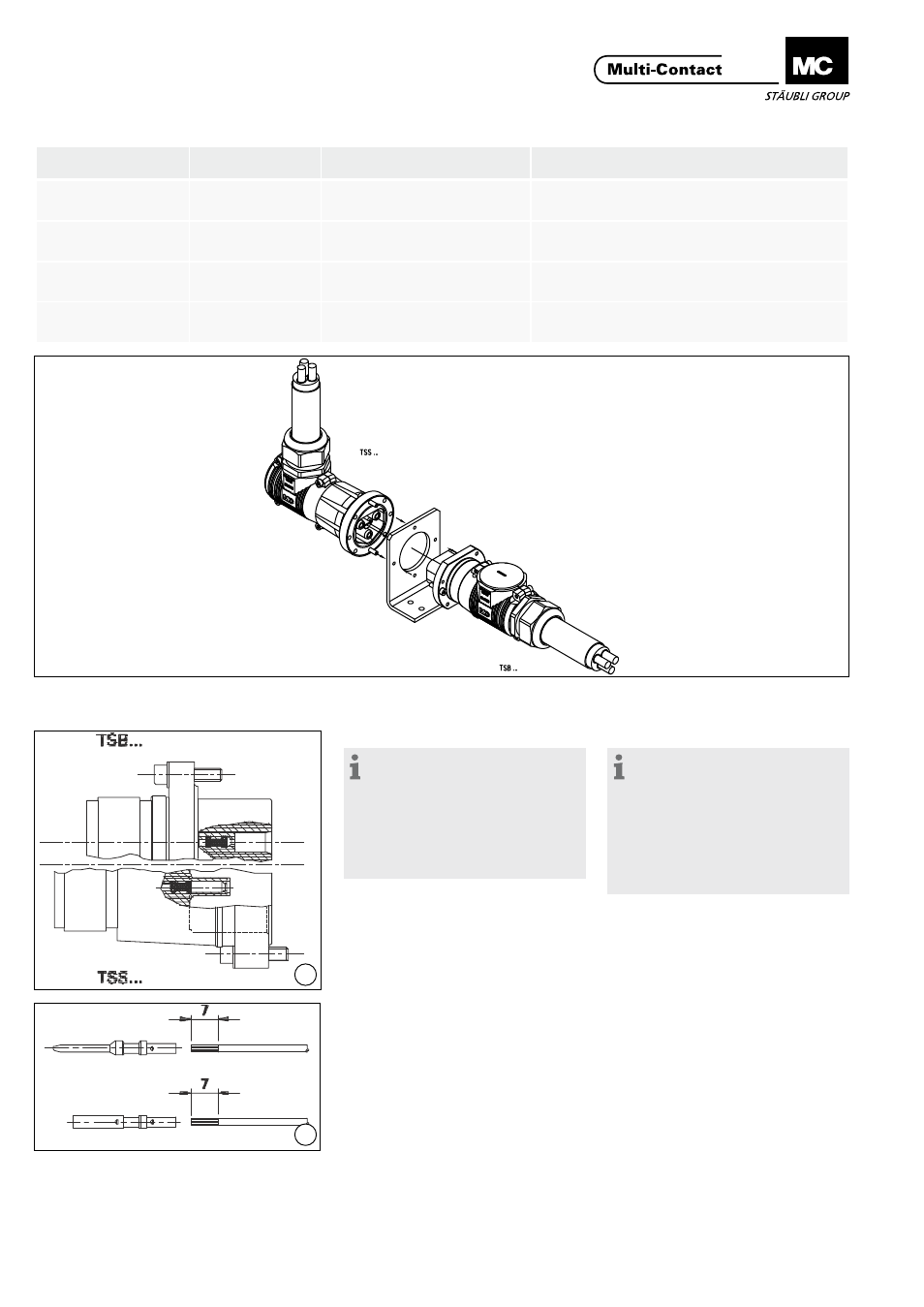

Pilotkontakte montieren
Assembly of pilot contacts
(ill. 28)
Hinweis:
Pilotkontakte dürfen in UL-Steck-
verbindern nicht verwendet werden!
Verschlussstopfen (blau) von der
Steckseite her mit Stiftausbauwerk-
zeug MSA-WZ2 (18.3009) oder
Buchsenausbauwerkzeug MBA-WZ2
(18.3008) entfernen.
(ill. 28)
Note:
Pilot contacts cannot be used in
UL plug connectors.
Remove, from the plug-in side, the
blue blind plugs from the contact
holes with the help of either the pin
extraction tool MSA-WZ2 (18.3009)
or socket extraction tool MBA-WZ2
(18.3008).
(ill. 29)
Pilotkontakte wie folgt an Leitung
(0,5 mm²-1,5 mm²) ancrimpen:
- Kontaktbuchse für TSS
- Kontakstifte für TSB
Crimpzange M-CZ, Einsatz
MES-CZ1,5/2, Abisolierlänge siehe
ill� 29�
(ill. 29)
Crimp the pilot contacts onto the
cable (0,5 mm²-1,5 mm²):
- contact socket for TSS
- contact pin for TSB
Crimping pliers M-CZ, insert MES-
CZ1,5/2, cable stripping length see
ill� 29�
Montage Beispiel
Assembly example
W-TS/... - TSS/... - TSB/...
