Crimpzangeneinstellung
(Selektor) Crimping position (selector)
1,5 mm² = Sel.Nr.6 (AWG16)
1,0 mm² = Sel.Nr.5 (AWG18)
0,75 mm²=Sel.Nr. 5 (AWG18)
0,5 mm² = Sel.Nr.4 (AWG20)
1,5 mm² = Sel.Nr.6 (AWG16)
1,0 mm² = Sel.Nr.5 (AWG18)
0,75 mm²=Sel.Nr. 5 (AWG18)
0,5 mm² = Sel.Nr.4 (AWG20)
Leiter abisolieren und in Anschluss-
bohrung einführen� Crimpvorgang
ausführen�
Pilotkontakte mit Einbauwerkzeug
ME-WZ1,5/2 (18�3003) von der An-
schlussseite her bis zum spürbaren
Einrasten in die Kontaktkammern
drücken�
Strip cable and insert into crimping
sleeve� Crimp the cable�
Press the pilot contact, from the con-
nection side, into the contact chamber
until it snaps into place with the help
of the contact insertion tool ME-
WZ1,5/2 (18�3003)�

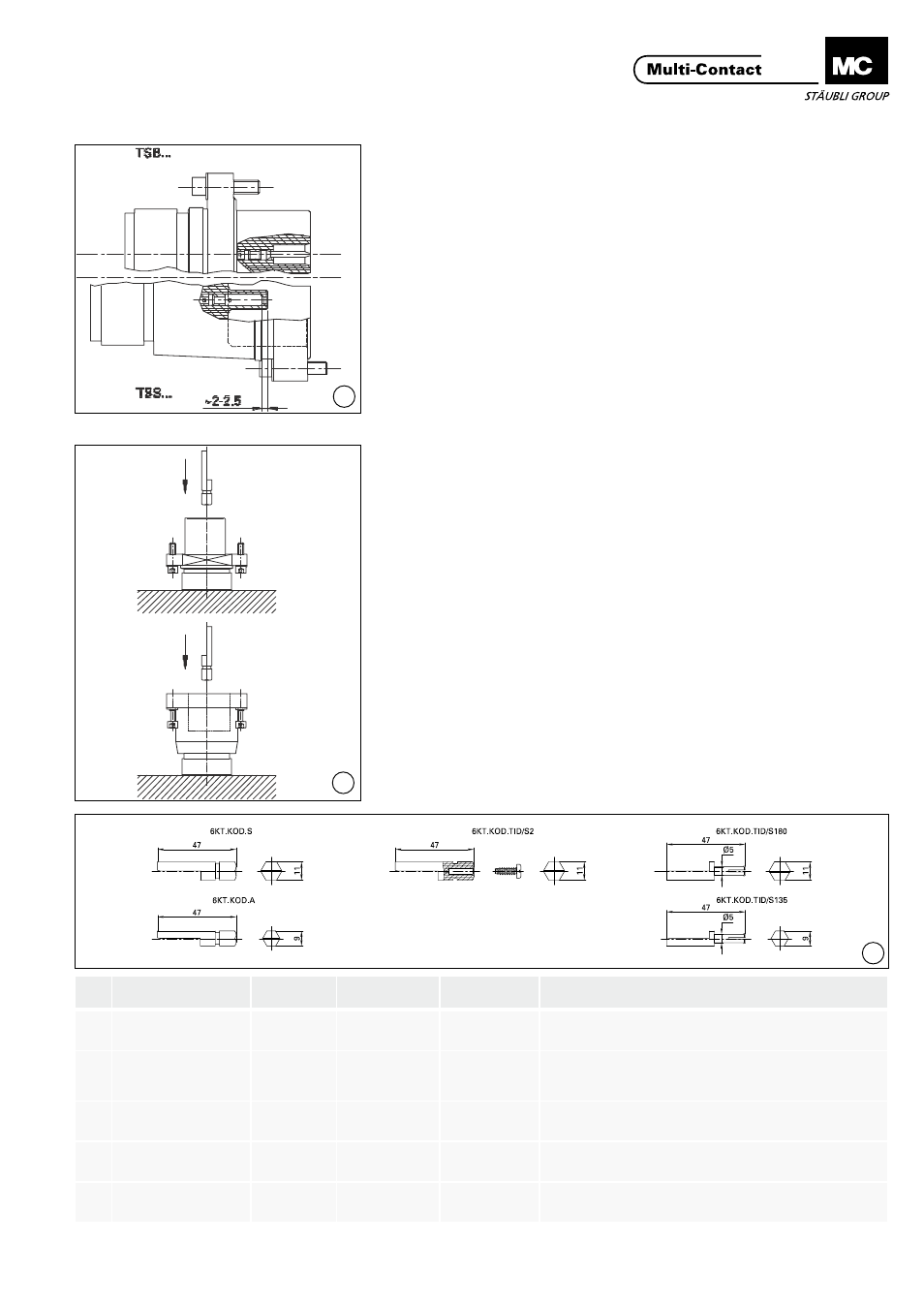

(ill. 30)
Mögliche optische Kontrolle auf die
richtige Axial-Lage der Pilotkontakte:
Stifte bei TSB, mit steckseitiger Stirn-
fläche bündig bis ca. 1 mm zurücklie-
gend�
Buchsen bei TSS ca. 2 mm-2,5 mm
von der Stirnseite der Kontaktkammer
zurückliegend�
Evt� zu weit eingedrückte Buchsen
werden mit dem Buchsenausbau-
werkzeug in ihre Soll-Lage zurück-
gedrückt�
(ill. 30)
Visual control of the axial mounting
position of the pilot contacts:
The front face of the pins in the TSB,
should be flush mounted or set back
by up to 1 mm.
The sockets in the TSS should be set
back approx. 2 mm-2,5 mm from the
front face of the insulating contact
chamber�
If the sockets have been pressed in
too far, their position should be cor-
rected with the socket extraction tool
6-kant Kodierung montieren Assembly of hex. coding pin
(ill. 31)
6-kant Kodierung für TSB���, TSS��� in
gewünschter Lage bis zum hörbaren
Einrasten eindrücken�
(ill. 31)
Press-in the TSB��� and TSS��� en-
closed hex� coding pin in the desired
position until it can be heard enga-
ging�
Pos.
Typ
Type
Bestell-Nr.
Order No.
Schlüsselweite
Across flats
Montageart
Fitting system
Passend zu
Fits to
1 6KT.KOD.A 31.5300 9
Stecken
Plug-in
TID-B/..., TAD/..., TSB/..., TSS/...
1 6KT.KOD.S 31.5301 11
Stecken
Plug-in
TID-B150/..., TID-B/150/2/..., TID-B/150/3/..., TSB150/...,
TSB150/2/..., TSS150/..., TSS150/2/...,TSB150/3/...,
TSS150/3/...
2 6KT.KOD.TID/S2 30.5309 11
Schrauben
Screw-in TID150/2-S8/M8,
TID150/3-S8/M8
3 6KT.KOD.TID/S180 30.5311 11
Einrasten
Snap-in TID150-S8/M8, TID150-SP8, TSB250, TSS250,
TID-B250
3 6KT.KOD.TID/S135 30.5313 9
Einrasten
Snap-in
TID-S6/M5
