Multi-Contact MA307 Benutzerhandbuch
Seite 2
Advanced Contact Technology
2 / 16 www.multi-contact.com
1
2
3
4
5
6 7
8
9 10 11
12
13
11
9
10
Für Plattenabstand 12,5
+1/0
mm
Plattendicke 10
0/-0,1
mm
For plate spacing 12.5
+1/0
mm
Plate thickness 10
0/-0.1
mm

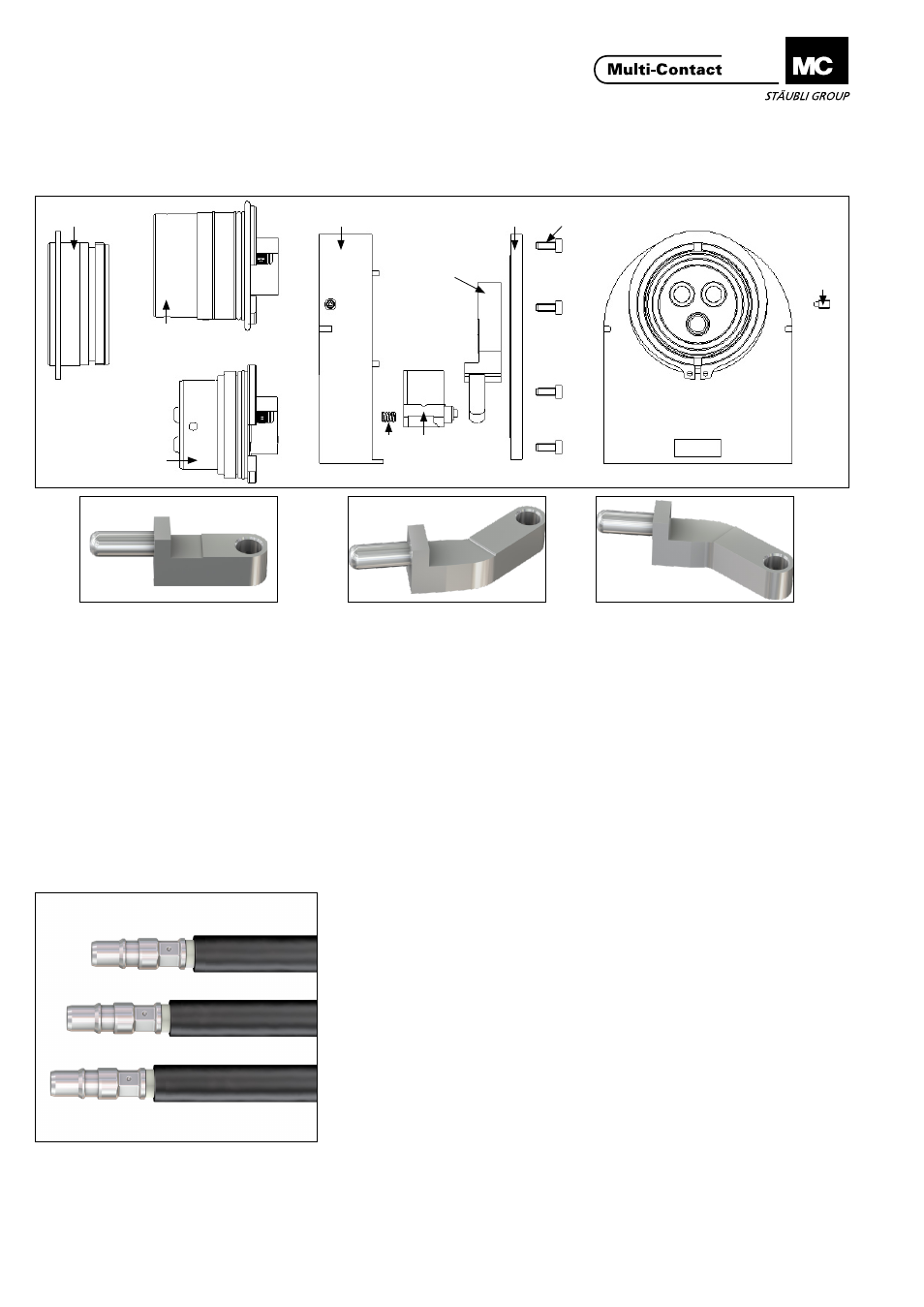

1. Stift-bzw. Buchsengehäuse Unterteil
2. Stiftgehäuse Vorderteil
3. Buchsengehäuse Vorderteil
4. Haltering
5. Gehäusedeckel
6. Federscheibe
7. Zylinderschrauben
8. Gewindestift (zur Sicherung von Teil 4 in Teil 1, rechts oder
links einschraubbar)
9. Kontaktstück gerade
10. Kontaktstück links
11. Kontaktstück rechts
12. Verriegelung
13. Druckfeder
1. Pin or socket housing bottom part
2. Pin housing front part
3. Socket housing front part
4. Securing ring
5. Cover
6. Lock washer
7. Screw
8. Setscrew (for locking part 4 in part 1, can be screwed in
on the left or right side)
9. Contact piece straight
10. Contact piece left
11. Contact piece right
12. Locking
13. Pressure ring
Vorkonfektionierte Primärkreisleitun-
gen mit MC-Buchsen BP8/25 oder
BP8/35 sind direkt im FL3-2+PE-RF-
ECO steckbar.
Pre-assembled dresspacks with MC
sockets BP8/25 or BP8/35 can be ma-
ted directly to FL3-2+PE-RF-ECO.
