3�4�6�- Messung in Dreiphasen-Stromkreisen mit 3-Draht-Anschluss und Spannungs-
wandlern in ARON-Schaltung, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV�
Messsystem:
Power
Supply
V
L1
V
L2
V
L3
L1
L2
L3
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+
V
L1
V
L2
V
L3
a
b
A
B
a
b
A
B
S1
S2
P1
P2
S1
S2
P1
P2
LOAD

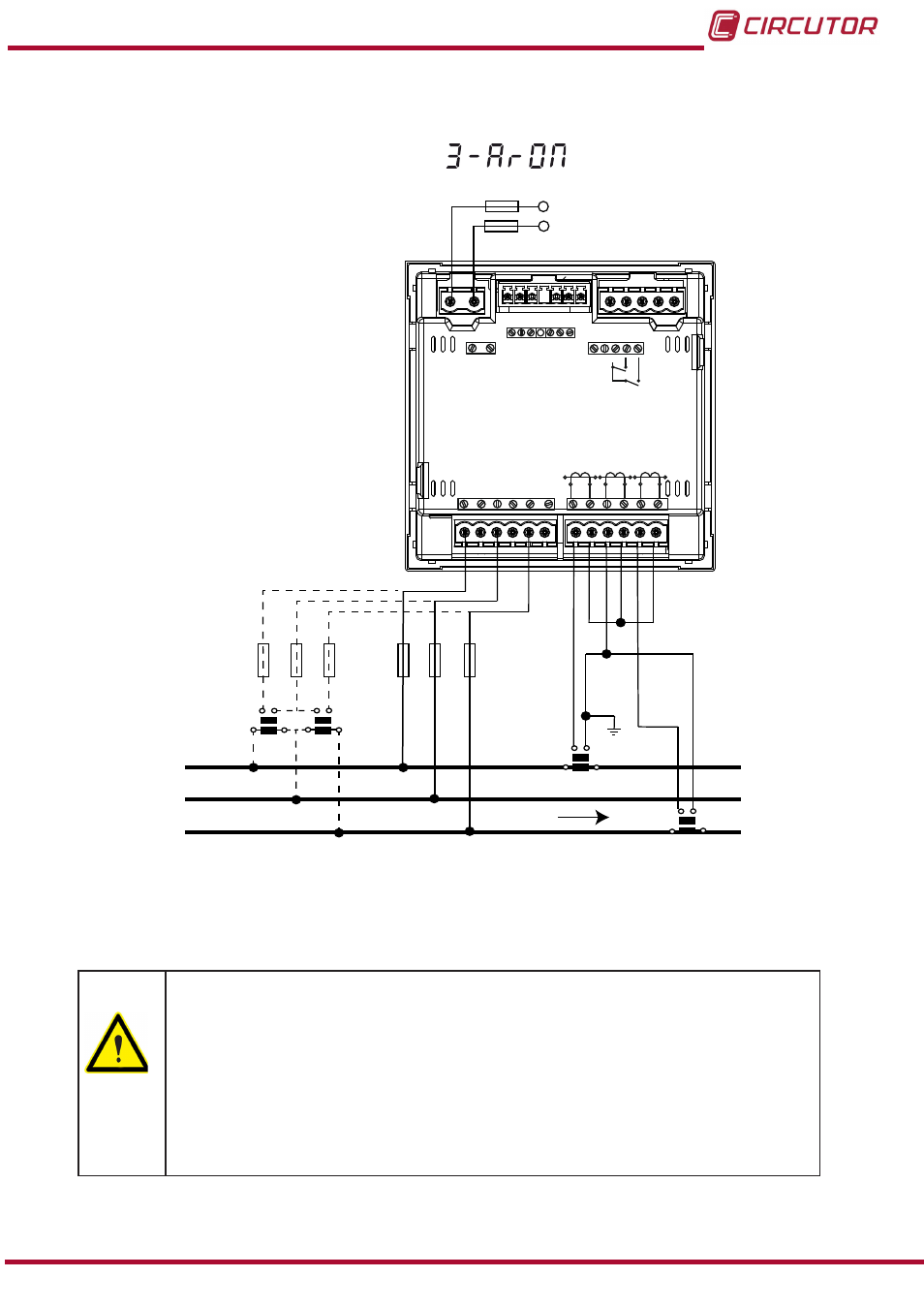

Abbildung 8: Dreiphasen-Messung mit 3-Draht-Anschluss und Spannungswandlern in ARON-Schaltung, Modelle
CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV�
Modell
CVM-C10-ITF:
Der Wert der Sekundärwicklung des Transformators muss 5 A oder 1 A betra-
gen
Modell
CVM-C10-MC:
Der feste Wert der Sekundärwicklung des MC-Transformators beträgt 0,250 A
Modell
CVM-C10-mV:
Der Wert der Sekundärwicklung des Transformators muss 0.333 V betragen.
