4�- BETRIEB
Der CVM-C10 ist ein Leistungsanalyser mit Vier-Quadranten-Messung (Verbrauch und Erzeu-
gung).
0º
90º
180º
-90º
Capacitive
Capacitive Inductive
Inductive
Generation
Power
Consumption
Power
Single-phase Three-phase
Single-phase
Single-phase
Single-phase Three-phase Three-phase
Three-phase
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k k
k
k
k
k

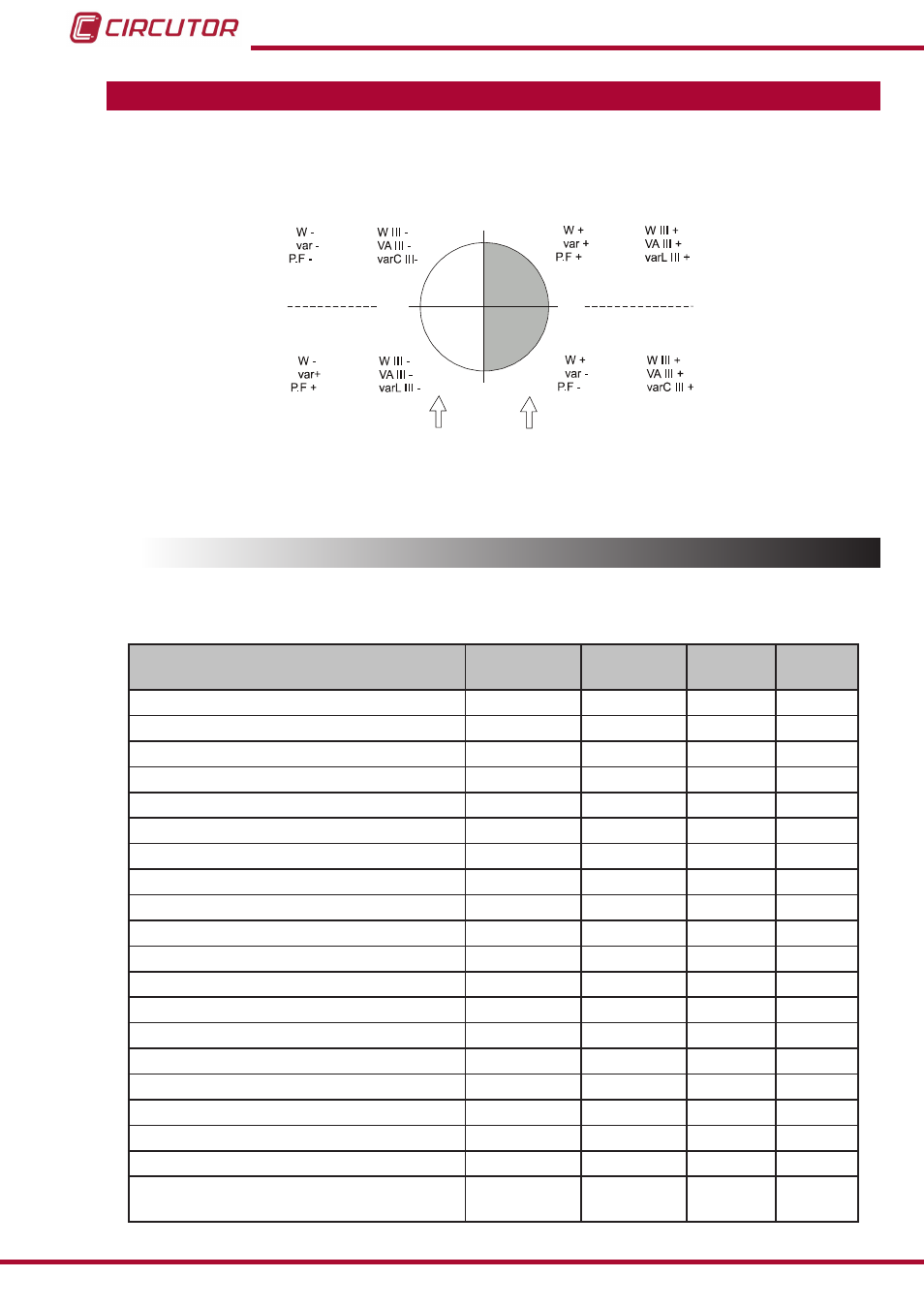

Abbildung 13: Vier Quadranten des CVM-C10
4.1.- MESSPARAMETER
Das Gerät zeigt die in Tabelle 4 aufgeführten elektrischen Parameter an�
Tabelle 4: Messparameter des CVM-C10�
Parameter Einheiten
Phasen
L1-L2-L3
Gesamt
III
N
Spannung Phase-Neutralleiter Vph-N 
Spannung Phase-Phase Vph-ph  
Strom A   
Frequenz Hz  
Wirkleistung M/kW  
Scheinleistung M/kVA  
Blindleistung gesamt M/kvar  
Blindleistung gesamt Verbrauch M/kvar  
Blindleistung gesamt Erzeugung M/kvar  
Induktive Blindleistung gesamt M/kvarL  
Induktive Blindleistung Verbrauch M/kvarL  
Induktive Blindleistung Erzeugung M/kvarL  
Kapazitative Blindleistung gesamt M/kvarC  
Kapazitative Blindleistung Verbrauch M/kvarC  
Kapazitative Blindleistung Erzeugung M/kvarC  
Leistungsfaktor PF  
cos φ φ  
THD-Spannung (%) % THD V 
THD-Stromstärke (%) % THD A 
Harmonischenzerlegung Spannung
(bis 31. Harmonische)
harm V 
