Seite 49
Zur Bestätigung des Wertes drücken Sie
3 Sekunden lang, das Symbol
prog erlischt im
Display.
Falls der eingegebene Wert höher als der einstellbare Maximalwert ist, wird der eingestellte
Wert gelöscht.
Einstellbarer Maximalwert: 1.9999.
Einstellbarer Minimalwert: 0.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste

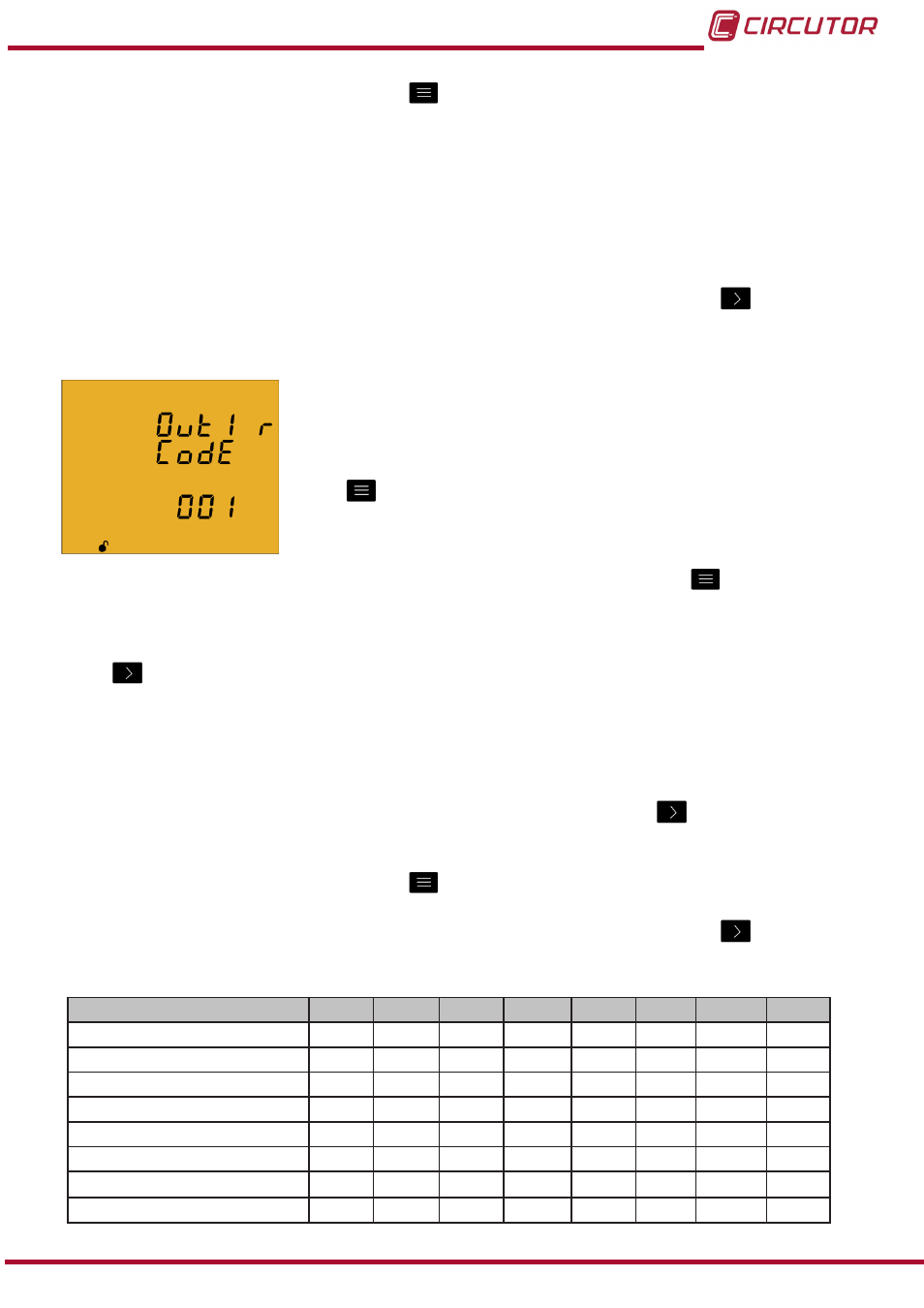

4�9�22� Programmierung des Alarms 1 (Relais 1)
In diesem Bildschirm kann gemäß der
der Code der
Variablen, die das Alarmrelais 1 steuert, ausgewählt werden.
Um die Auswahl des Codes zu bearbeiten, drücken Sie die
Taste
3 Sekunden lang. Im unteren Bereich des Bildschirms
erscheint das Symbol
prog�
Um den Wert einzugeben oder zu erhöhen, drücken Sie mehrmals die Taste
, dadurch wird
der Wert der blinkenden Ziffer erhöht
Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der
Taste
, um so die restlichen Werte verändern zu können.
Bei Eingabe eines Codes einer Variablen im Display erscheinen die entsprechenden Symbole
dieser Variablen.
Falls keine Variable programmiert werden soll, stellen Sie 00 ein.
Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste
wieder zur ersten
Ziffer und die zuvor programmierten Werte können erneut verändert werden.
Zur Bestätigung des Wertes drücken Sie
3 Sekunden lang, das Symbol
prog erlischt im
Display.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
.
Tabelle 12: Code der Parameter zur Programmierung der Ausgänge�
Parameter
Phase Code Phase Code Phase Code Phase Code
Spannung Phase-Neutralleiter
L1
01
L2
09
L3
17
-
-
Strom
L1
02
L2
10
L3
18
-
-
Wirkleistung
L1
03
L2
11
L3
19
III
25
Induktive Blindleistung
L1
04
L2
12
L3
20
III
26
Kapazitative Blindleistung
L1
05
L2
13
L3
21
III
27
Scheinleistung
L1
06
L2
14
L3
22
III
28
Leistungsfaktor
L1
07
L2
15
L3
23
III
29
Cosinus φ
L1
08
L2
16
L3
24
III
30
49
