4.10.- KOMMUNIKATION
Die CVM-C10 verfügen über eine RS-485-Kommunikationsschnittstelle.
Die Anlage besitzt serienmäßig zwei Kommunikationsprotokolle: MODBUS RTU ® und BAC-
net�
Im Konfigurationsmenü werden das Protokoll und die Konfigurationsparameter ausgewählt.
(„ 4�9�28� RS-485-Kommunikation: Protokoll” )
Hinweis: BACnet-Protokoll bei Anlagen mit der Version 3.00 oder höher verfügbar.
4�10�1� ANSCHLUSSBELEGUNG
Das RS-485-Netzwerk muss mit Hilfe von geschirmten Twisted-Pair-Kabeln (mindestens 3
Drähte) aufgebaut werden, wobei die maximale Entfernung zwischen dem CVM-C10 und der
Master-Einheit 1200 Meter betragen darf.
An diesen Bus können maximal 32 CVM-C10 angeschlossen werden.
Zur Kommunikation mit der Master-Einheit muss ein intelligenter Protokollumsetzer von RS-232
auf RS-485 verwendet werden.
B ( - )
A ( + )
S
POWER SUPPLY
INPUTS A (+) B(-)
GND
RS485
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
300V ~
Ph-N Ph-Ph
520V ~
N V L3 L2 V L1 V
P1 P2 P1 P2
I1 I2
OUTPUTS
Rc R2 R1 Tc T2 T1
S0- S0+ S0+
POWER SUPPLY
INPUTS
A (+) B(-)
GND
RS485
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
300V ~
Ph-N Ph-Ph
520V ~
N V L3 L2 V L1 V
P1 P2 P1 P2
I1 I2
OUTPUTS
Rc R2 R1 Tc T2 T1
S0- S0+ S0+
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...

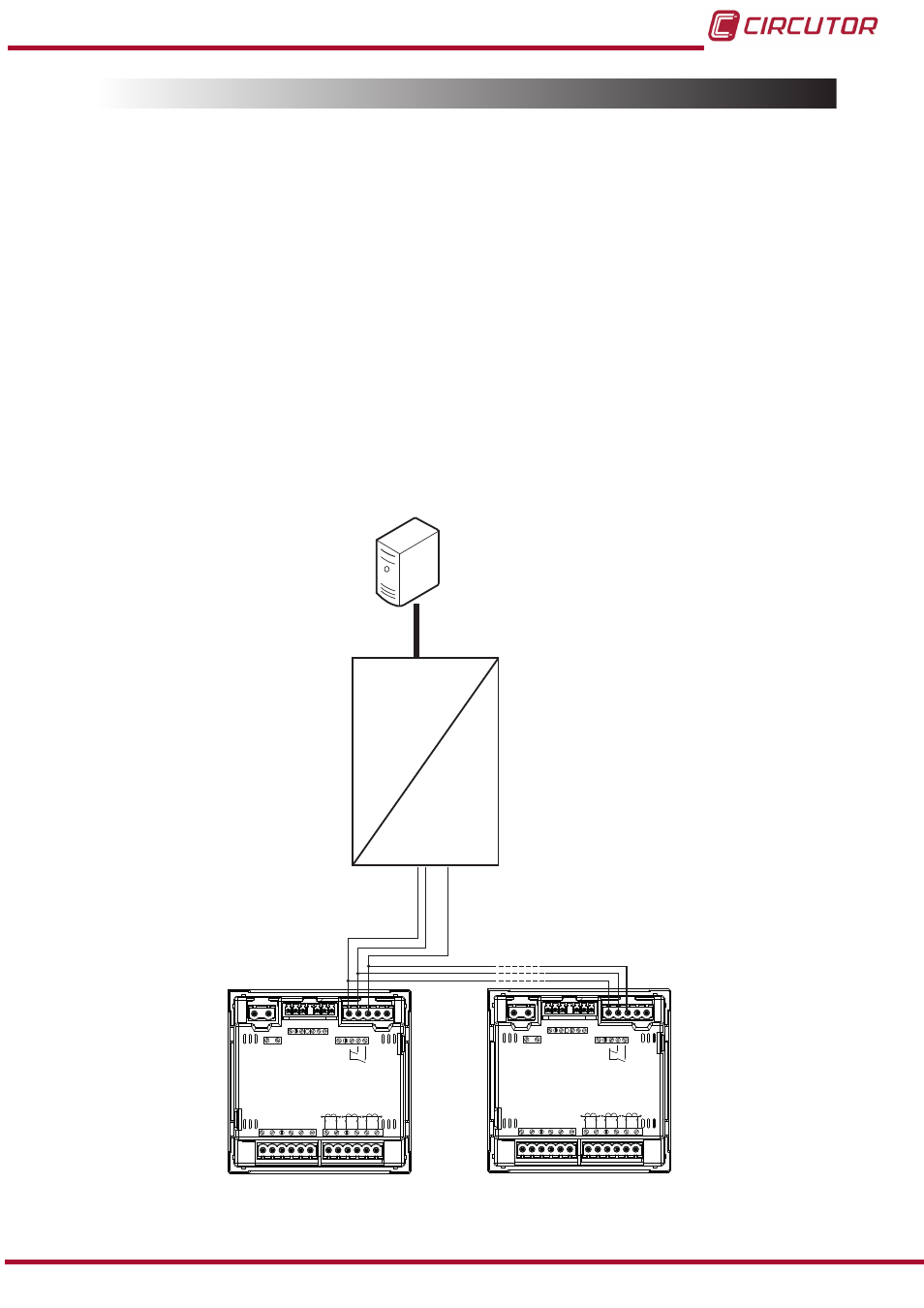

Abbildung 25: Übersicht der Anschlüsse RS-485�
