4�3�2� ANALOG-ANZEIGE

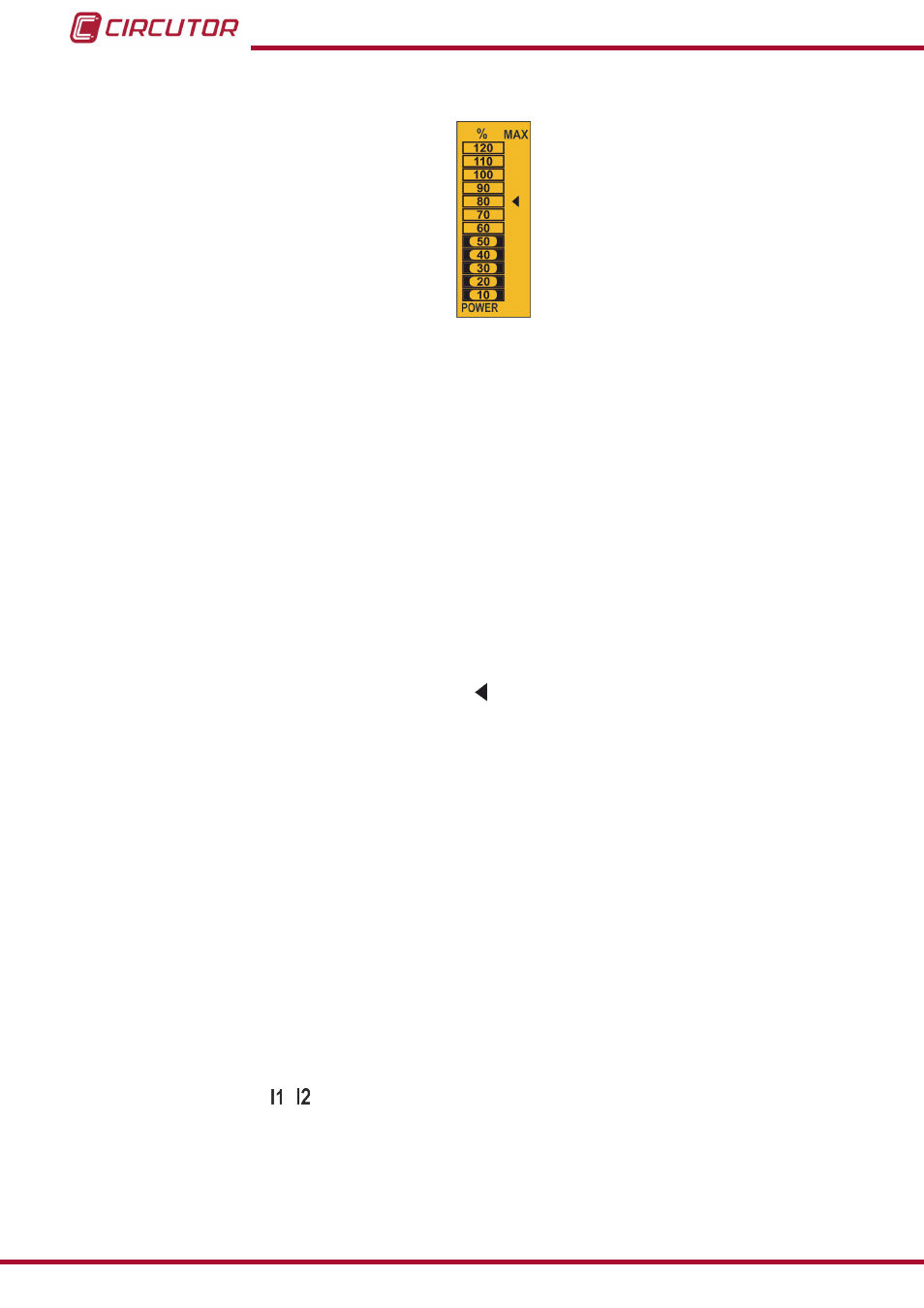

Abbildung 16: Analog-Anzeige�
In der analogen Anzeigeleiste werden zwei Parameter angezeigt:
 Die Ist-Leistung der Anlage in %
Dieser Wert wird über die 12 Segmente, jedes mit 10%, in die die analoge Anzeigeleiste
unterteilt ist, angezeigt.
Das Gerät berechnet die Ist-Leistung der Anlage mittels der Formel:
P = V*I*cos(φ)
Wobei die Spannung und der Cos(φ) die Ist-Werte der Anlage darstellen.
Die Stromstärke bezieht sich auf deren Messbereich. (100% ist der Messbereich des
Gerätes und ein Wert über 100% zeigt an, dass es sich außerhalb des Bereichs befin-
det.)
 Der erreichte Spitzenbedarf des Systems, d.h. der erreichte prozentuale Maximal-
wert der Leistung seit Einschaltung des Gerätes.
Dieser Wert wird mittels des Symbols angezeigt.
Dieser Wert wird zusammen mit den Maximal- und Minimalwerten zurückgesetzt.
( „4.9.14. Maximal- und Minimalwerte löschen“)
Beispiel: In der Abbildung 16 ist zu sehen, dass die Anlagenleistung bei 50% liegt und dass der
erreichte Spitzenbedarf des Systems 80% beträgt.
4�3�3� WEITERE DISPLAY-SYMBOLE
Im Display wird außerdem Folgendes angezeigt:
 Art der Anlage
Über das Menü Programmierung kann die Art der Anlage, an die das Gerät angeschlos-
sen ist, ausgewählt werden ( „4.9.8. Art der Anlage“ ) . Im linken oberen Bereich des Dis-
plays wird die gewählte Art angezeigt.
 Zustand der Digitaleingänge
Wenn die Digitaleingänge aktiv sind, erscheinen im linken unteren Bereich des Displays
die Symbole zur Anzeige des aktiven Eingangs.
