Das Geräteprofil
e
3
zeigt die verbrauchte und die erzeugte Energie der Anlage an.
Ebenso wird der Anlagenzustand angezeigt:
Anlage verbraucht Energie.
Anlage erzeugt Energie.
Durch langes Drücken (3 Sek.) auf die Taste
werden die Erzeugungswerte angezeigt.
Die Erzeugungswerte können an dem Negativzeichen vor dem entsprechenden Parameter
erkannt werden.
Durch langes Drücken (3 Sek.) auf die Taste
werden die Verbrauchswerte angezeigt
Um zwischen den verschiedenen Bildschirmen zu wechseln, drücken Sie kurz die Tasten
oder
.

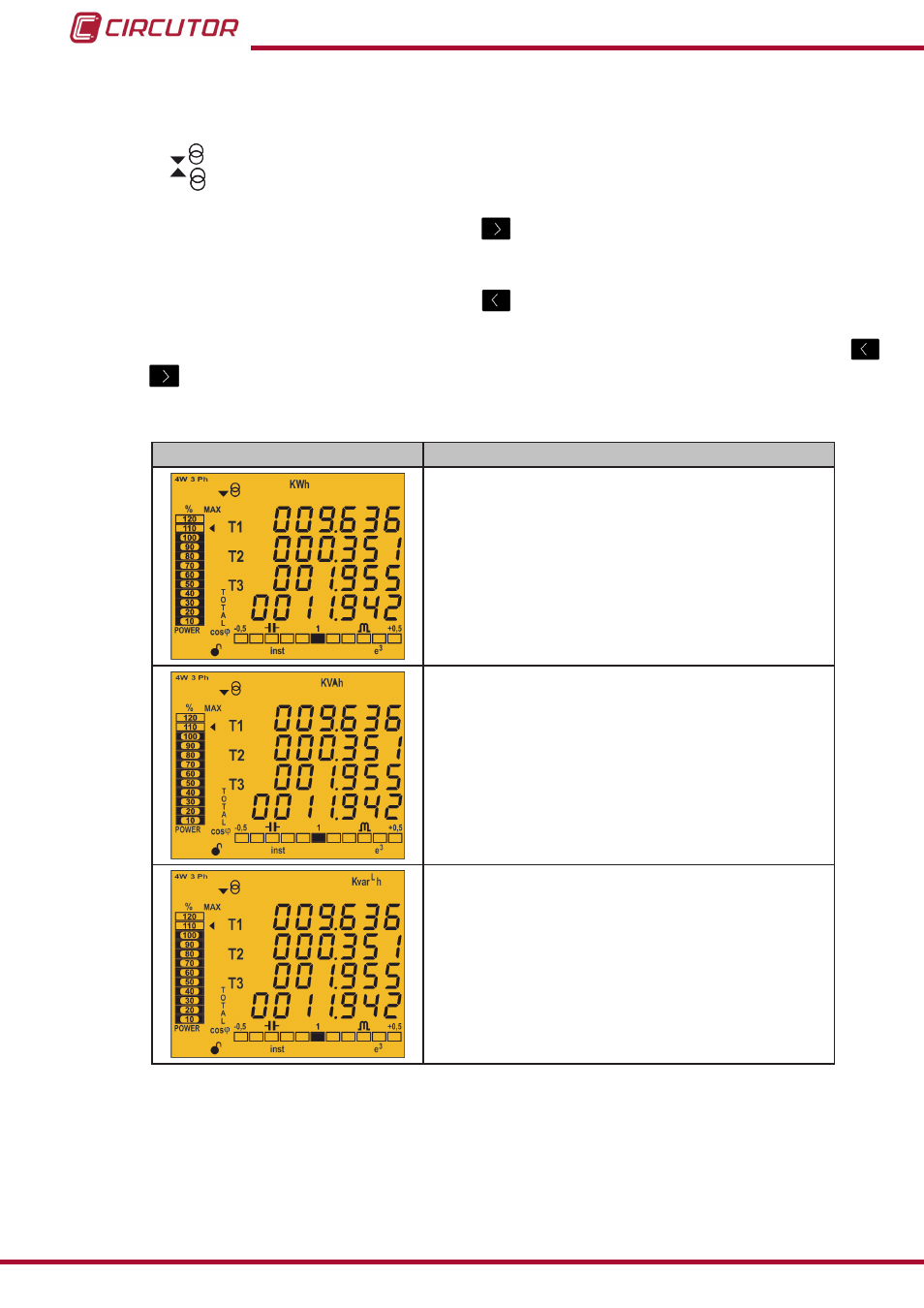

Tabelle 10: Bildschirme des Profils e
3
�
Bildschirm
Parameter (Einheiten)
Wirkenergie Tarif 1, T1 (M/kWh)
Wirkenergie Tarif 2, T2 (M/kWh)
Wirkenergie Tarif 3, T3 (M/kWh)
Wirkenergie gesamt (M/kWh)
Werte Verbrauch und Erzeugung
Nur verfügbar für die Option 4 Quadranten.
Scheinenergie Tarif 1, T1 (M/kVAh)
Scheinenergie Tarif 2, T2 (M/kVAh)
Scheinenergie Tarif 3, T3 (M/kVAh)
Scheinenergie gesamt (M/kVAh)
Werte Verbrauch und Erzeugung
Nur verfügbar für die Option 4 Quadranten.
Induktive Blindenergie Tarif 1, T1 (M/kvar
L
h)
Induktive Blindenergie Tarif 2, T2 (M/kvar
L
h)
Induktive Blindenergie Tarif 3, T3 (M/kvar
L
h)
Induktive Blindenergie gesamt (M/kvar
L
h)
Werte Verbrauch und Erzeugung
Nur verfügbar für die Option 4 Quadranten.
