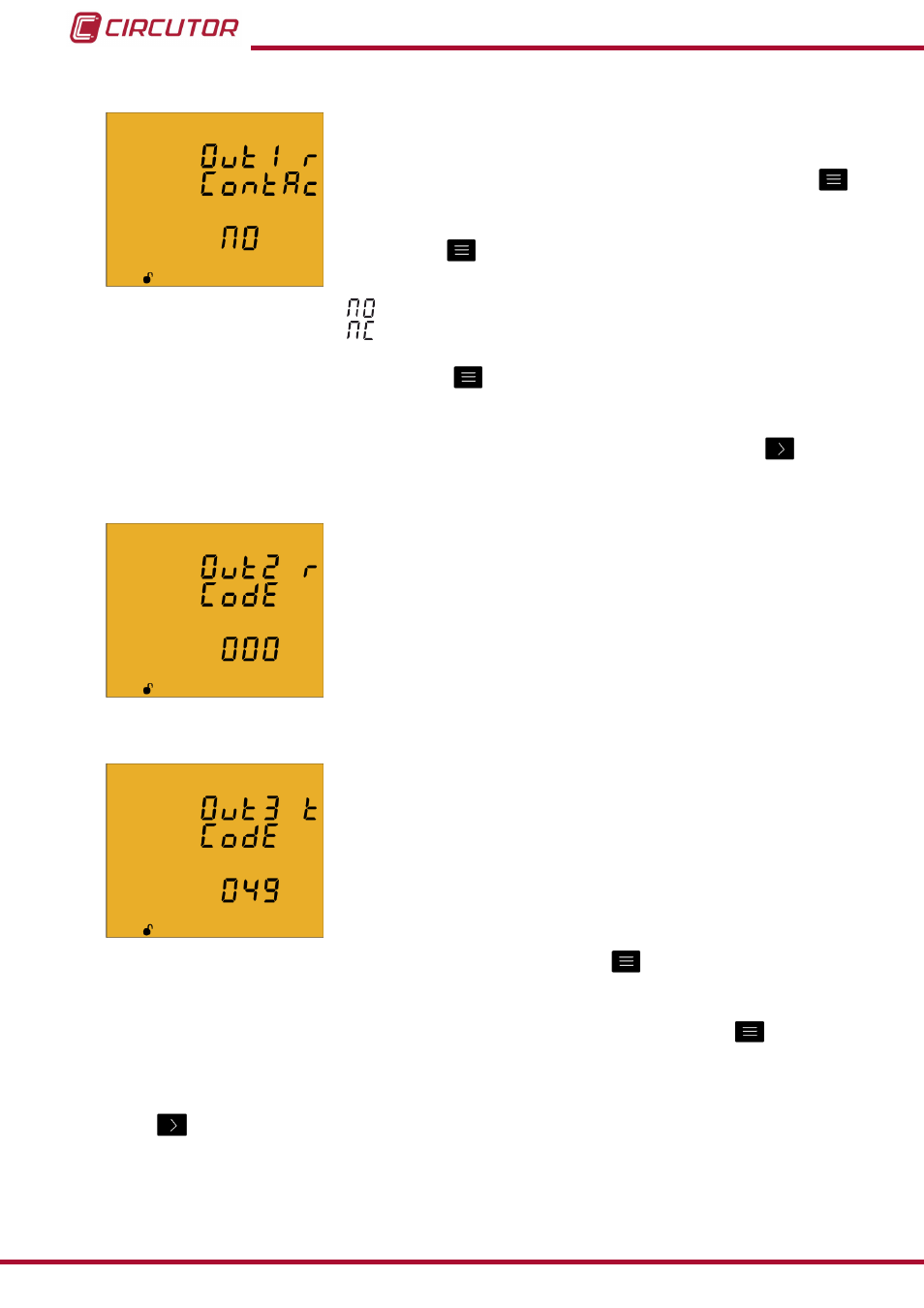

 Programmierung des Kontaktzustands
In diesem Bildschirm kann der Zustand der Relaiskontakte
ausgewählt werden.
Um die Auswahl zu bearbeiten, drücken Sie die Taste
3
Sekunden lang. Im unteren Bereich des Bildschirms erscheint
das Symbol prog�
Mit der Taste wechseln Sie von einer Option zur anderen:
Normal offen.
Normal geschlossen.
Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im
Display.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
4�9�23� Programmierung des Alarms 2 (Relais 2)
An dieser Stelle können alle Werte für das Alarmrelais 2
programmiert werden.
Die Programmierung ist identisch mit der Programmierung für
das Alarmrelais 1, siehe „4.9.22. Programmierung des Alarms 1
(Relais 1)“
4�9�24� Programmierung des Alarms 3 (Digitalausgang T1)
An dieser Stelle können alle Werte für den Digitalausgang T1
programmiert werden.
In diesem Bildschirm kann gemäß Tabelle 15, der Code der
Variablen, die den Digitalausgang T1 steuert, ausgewählt werden.
Um die Auswahl des Codes aufzurufen, drücken Sie die Taste 3 Sekunden lang. Im unteren
Bereich des Bildschirms erscheint das Symbol prog�
Um den Wert einzugeben oder zu erhöhen, drücken Sie mehrmals die Taste , dadurch wird
der Wert der blinkenden Ziffer erhöht
Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der
Taste
, um so die restlichen Werte verändern zu können.
Bei Eingabe eines Codes einer Variablen im Display erscheinen die entsprechenden Symbole
dieser Variablen.
Falls keine Variable programmiert werden soll, stellen Sie 00 ein.
