In dem Geräteprofil
analyzer werden 11 verschiedene Bildschirme angezeigt (
Zum Wechseln zwischen den einzelnen Bildschirmen benutzen Sie die Tasten
und
.
Das Symbol
inst im unteren Bereich des Bildschirms zeigt an, dass es sich bei den
angezeigten Werte um Momentanwerte handelt.

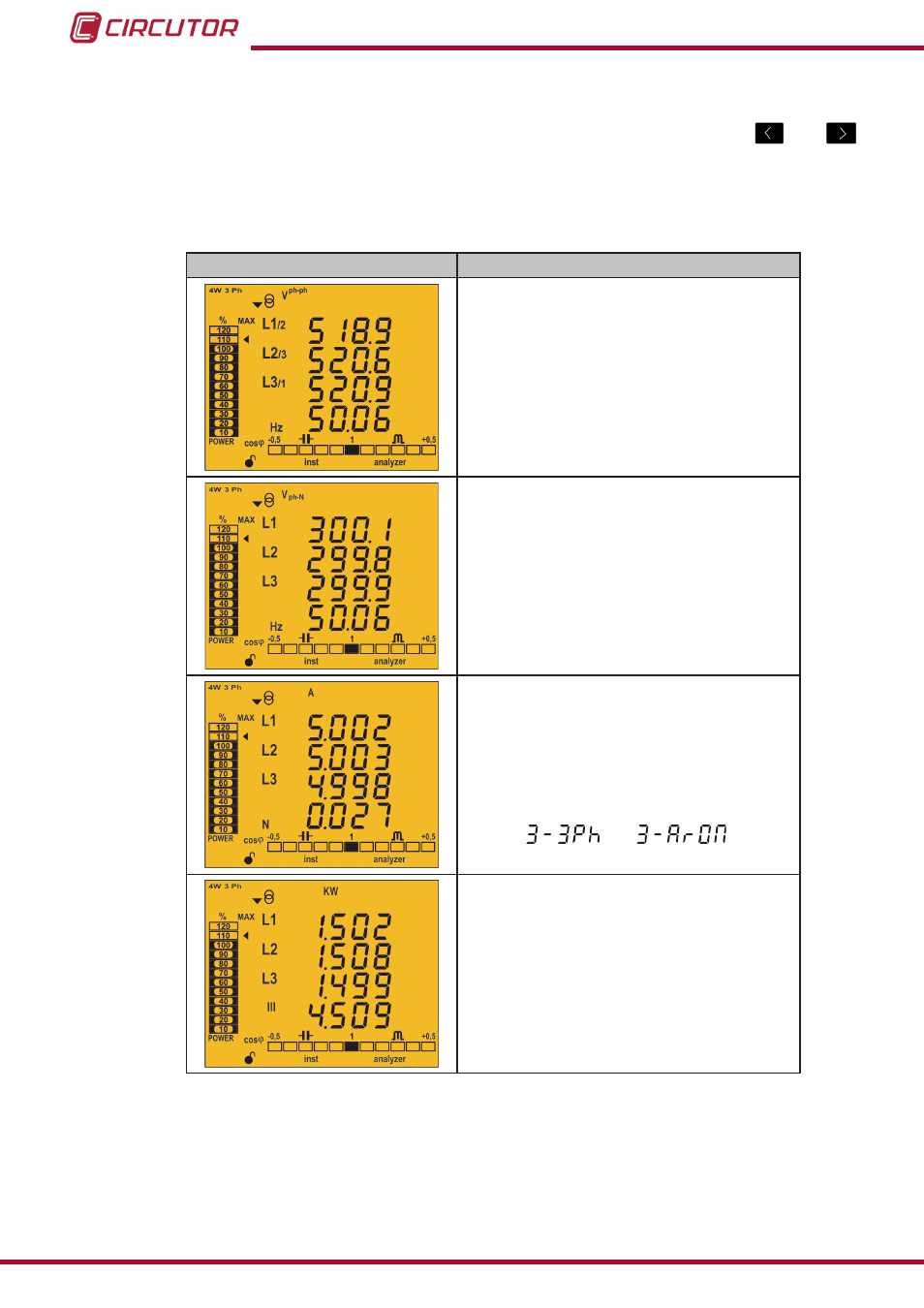

Tabelle 9: Bildschirme des Profils analyzer.
Bildschirm
Parameter (Einheiten)
Spannung Phase-Phase L1-L2 (V
ph-ph
)
Spannung Phase-Phase L2-L3 (V
ph-ph
)
Spannung Phase-Phase L3-L1 (V
ph-ph
)
Frequenz (Hz)
Spannung Phase-Neutralleiter L1 (V
ph-N
)
Spannung Phase-Neutralleiter L2 (V
ph-N
)
Spannung Phase-Neutralleiter L3 (V
ph-N
)
Frequenz (Hz)
Strom L1 (A)
Strom L2 (A)
Strom L3 (A)
Neutralleiterstrom (A)
(1
)
(1
)
Nicht verfügbar für die Installationsarten
und
.
Wirkleistung L1 (M/kW)
Wirkleistung L2 (M/kW)
Wirkleistung L3 (M/kW)
Wirkleistung III (M/kW)
Bei Auswahl der Option 2 Quadranten wer-
den die Erzeugungswerte nicht gemessen.
