Einstellbarer Maximalwert: 10000.
Einstellbarer Minimalwert: 1.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste

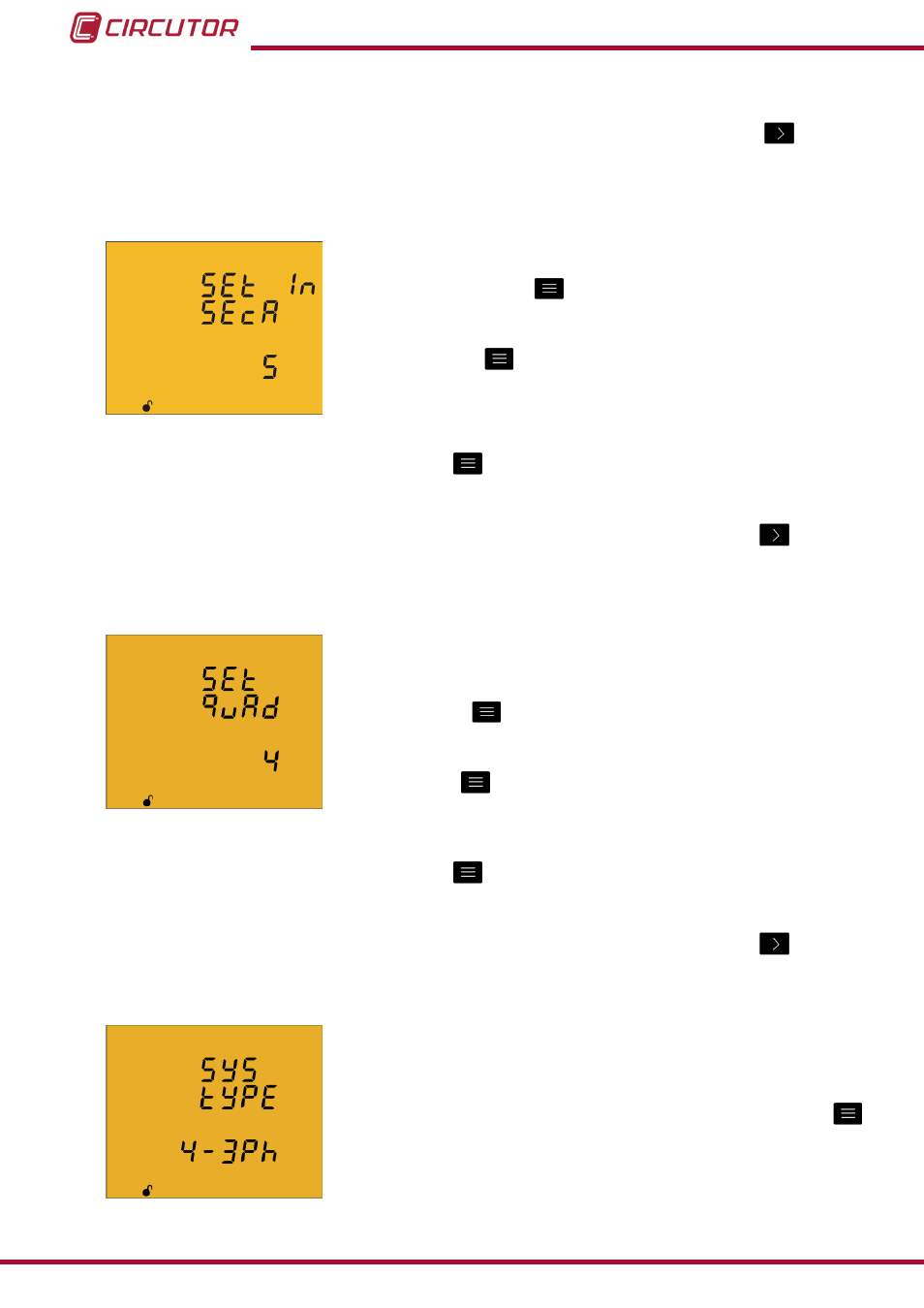

4�9�6� Sekundärseite Stromwandler Neutralleiterstrom (Modell CVM-C10-ITF-IN)
In diesem Bildschirm wird die Sekundärseite des Stromwandlers
für Neutralleiterstrommessung ausgewählt.
Um den Wert der Sekundärseite des Wandlers zu bearbeiten,
drücken Sie die Taste
3 Sekunden lang. Im unteren Bereich
des Bildschirms erscheint das Symbol prog�
Mit dieser Taste kann zwischen den zwei möglichen Optio-
nen der Sekundärseite des Stromwandlers gewechselt werden
(1A oder 5A).
Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im
Display.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
4�9�7� Anzahl der Quadranten
In diesem Bildschirm kann die Anzahl der Quadranten, in der das
Gerät die Messung vornimmt, ausgewählt werden.
Um den Wert der Quadrantenanzahl zu bearbeiten, drücken
Sie die Taste
3 Sekunden lang. Im unteren Bereich des
Bildschirms erscheint das Symbol prog�
Mit der Taste kann zwischen den beiden Optionen gewech-
selt werden: 2 oder 4 Quadranten.
Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im
Display.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
4�9�8� Art der Anlage
In diesem Bildschirm kann die Art der Anlage gewählt werden.
Um die Anlagenart zu bearbeiten, drücken Sie die Taste 3
Sekunden lang. Im unteren Bereich des Bildschirms erscheint
das Symbol prog�
