Falls der eingegebene Wert höher als der einstellbare Maximalwert ist, wird der eingestellte
Wert gelöscht.
Einstellbarer Maximalwert: 10000.
Einstellbarer Minimalwert: 1.
Spannungsverhältnis x Stromverhältnis < 600000.
Hinweis: Das Verhältnis ist die Beziehung zwischen Primär- und Sekundärseite.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste

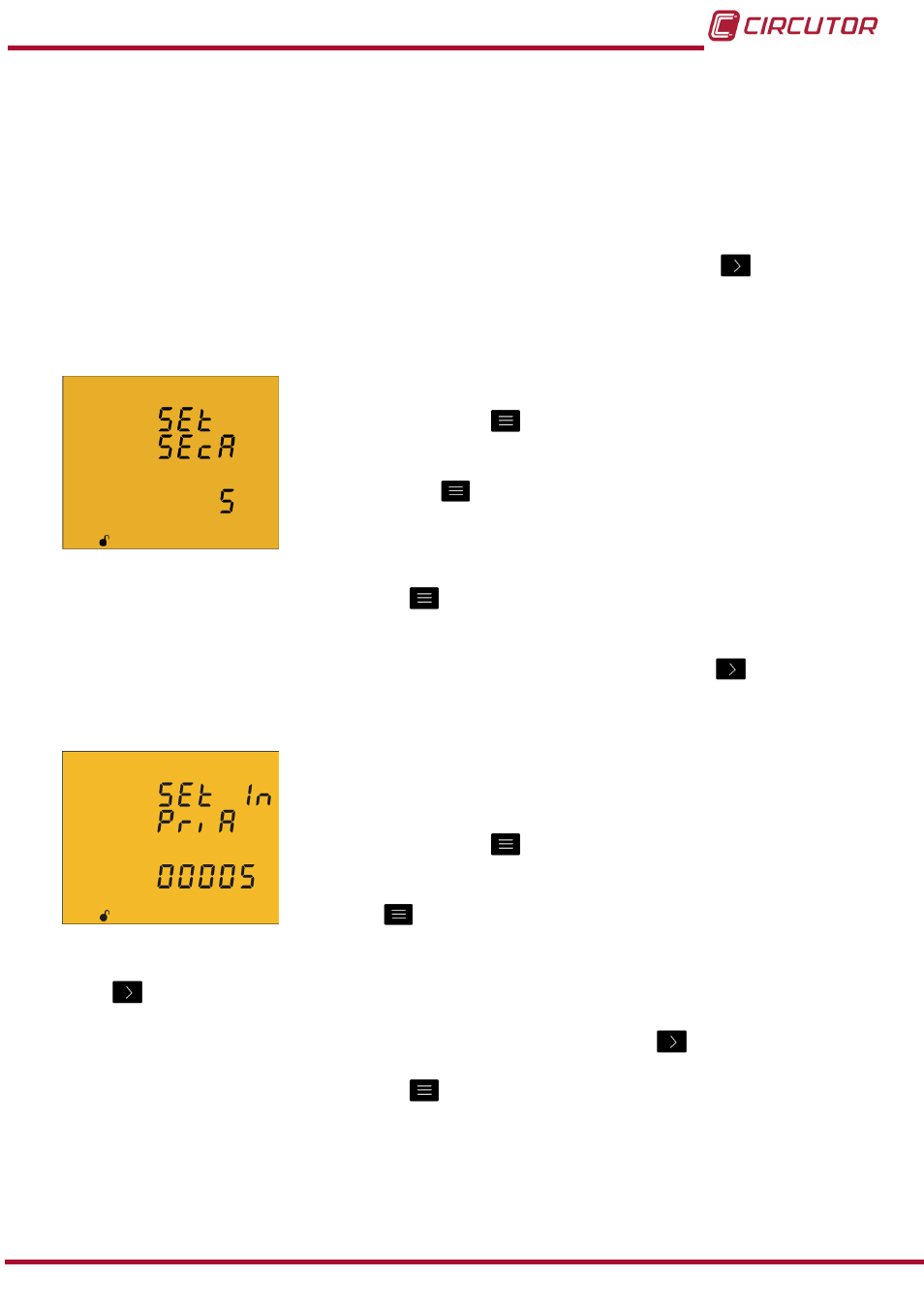

4�9�4� Sekundärseite des Stromwandlers (Modell CVM-C10-ITF)
In diesem Bildschirm wird die Sekundärseite des Stromwandlers
ausgewählt.
Um den Wert der Sekundärseite des Wandlers zu bearbeiten,
drücken Sie die Taste
3 Sekunden lang. Im unteren Bereich
des Bildschirms erscheint das Symbol
prog�
Mit dieser Taste
kann zwischen den zwei möglichen Optio-
nen der Sekundärseite des Stromwandlers gewechselt werden
(1A oder 5A).
Zur Bestätigung des Wertes drücken Sie
3 Sekunden lang, das Symbol
prog erlischt im
Display.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
4�9�5� Primärseite Neutralleiterstrom (Modell CVM-C10-ITF-IN)
In diesem Bildschirm wird die Primärseite des Stromwandlers für
Neutralleiterstrommessung programmiert.
Um den Wert der Primärseite des Wandlers zu bearbeiten,
drücken Sie die Taste
3 Sekunden lang. Im unteren Bereich
des Bildschirms erscheint das Symbol
prog�
Um den Wert einzugeben oder zu ändern, drücken Sie mehrmals
die Taste
, dadurch wird der Wert der blinkenden Ziffer erhöht.
Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der
Taste
, um so die restlichen Werte verändern zu können.
Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste
wieder zur ersten
Ziffer und die zuvor programmierten Werte können erneut verändert werden.
Zur Bestätigung des Wertes drücken Sie
3 Sekunden lang, das Symbol
prog erlischt im
Display.
Falls der eingegebene Wert höher als der einstellbare Maximalwert ist, wird der eingestellte
Wert gelöscht.
