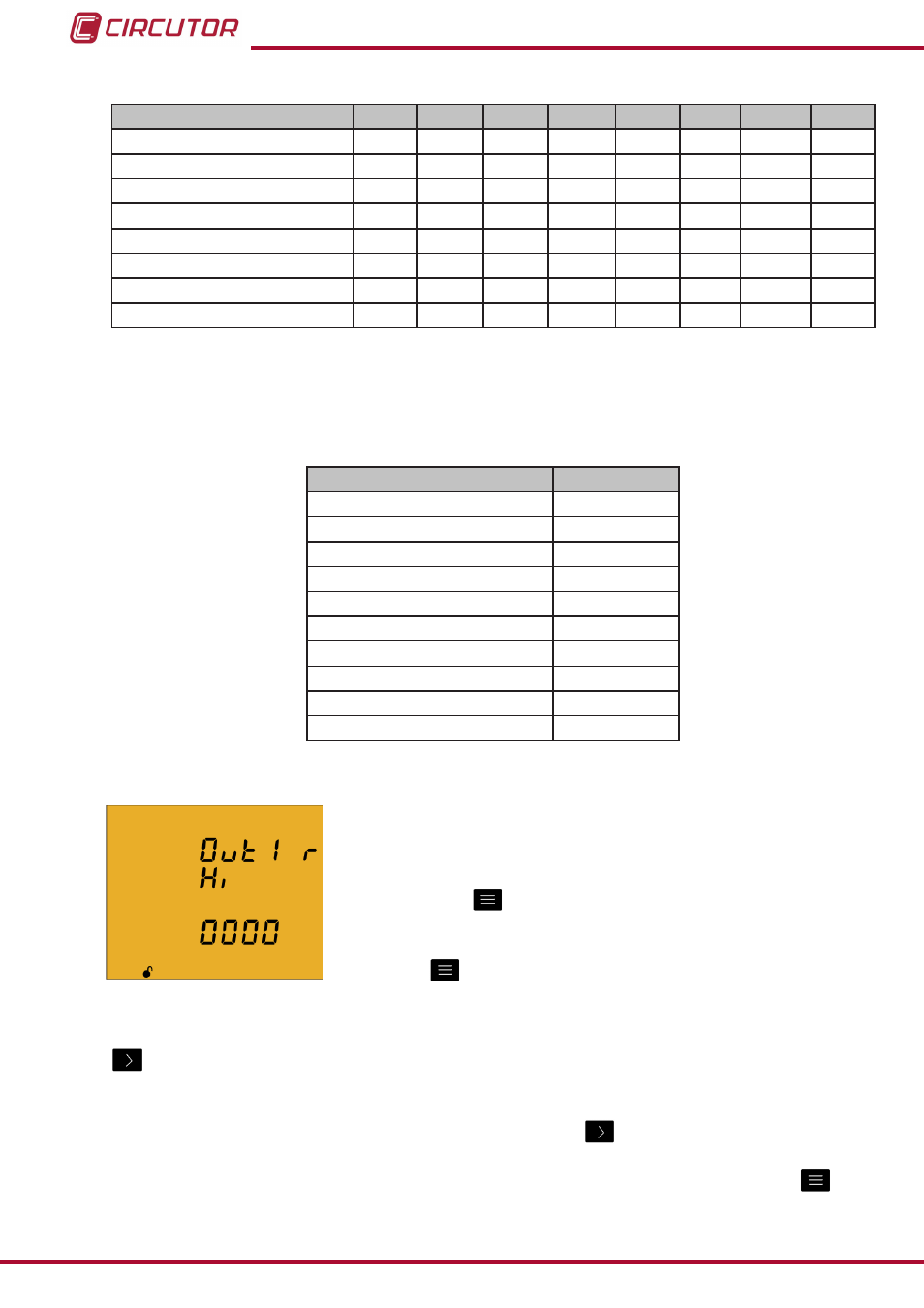

CIRCUTOR CVM-C10 Series Benutzerhandbuch
Seite 50
Tabelle 12 ( Fortsetzung ) : Code der Parameter zur Programmierung der Ausgänge�
Parameter
Phase Code Phase Code Phase Code Phase Code
% THD V
L1
36
L2
37
L3
38
-
-
% THD A
L1
39
L2
40
L3
41
-
-
Spannung Phase-Phase
L1/2
32
L2/3
33
L3/1
34
-
-
Frequenz
-
31
-
-
-
-
-
-
Neutralleiterstrom
-
35
-
-
-
-
-
-
Spitzenbedarf Strom
L1
45
L2
46
L3
47
III
44
Spitzenbedarf Wirkleistung
-
-
-
-
-
-
III
42
Spitzenbedarf Scheinleistung
-
-
-
-
-
-
III
43
), die sich auf alle drei Phasen gleichzeitig beziehen
(Funktion OR). Bei Auswahl einer dieser Variablen, löst der Alarm aus, wenn eine der drei
Phasen die programmierten Bedingungen erfüllt.
Tabelle 13:Codes der Mehrfach-Parameter zur Programmierung des Alarms�
Parametertyp
Code
Spannung Phase-Neutralleiter
200
Strom
201
Wirkleistung
202
Induktive Blindleistung
203
Kapazitative Blindleistung
204
Leistungsfaktor
205
Spannung Phase-Phase
206
% THD V
207
% THD A
208
Scheinleistung
209
Programmierung des Maximalwertes
Maximalwert: Bei Überschreitung dieses Werts wird der Alarm
ausgelöst.
Um die Auswahl des Maximalwertes zu bearbeiten, drücken
Sie die Taste
3 Sekunden lang. Im unteren Bereich des
Bildschirms erscheint das Symbol
prog�
Um den Wert einzugeben oder zu ändern, drücken Sie mehrmals
die Taste
, dadurch wird der Wert blinkenden Ziffer erhöht.
Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der
Taste
, um so die restlichen Werte verändern zu können.
Bei einigen Parametern (
) kann die Position des Dezimalpunktes verändert werden.
Dazu muss nach Eingabe der letzten Ziffer die Taste
gedrückt werden, sodass der
Dezimalpunkt blinkt.
Um die Position des Dezimalpunkts zu verändern, drücken Sie mehrmals die Taste
.
50
CVM-C10
Betriebsanleitung
