3�4�9�- Messung in Einphasen-Stromkreisen, Phase-zu-Phase, 2 Drähte, Modelle CVM-
C10-ITF, CVM-C10-MC und
CVM-C10-mV�
Messsystem:
Power
Supply
V
L1
V
L2
L1
L2
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+
V
L1
V
L2
a
b
A
B
S1
S2
P1
P2
LOAD

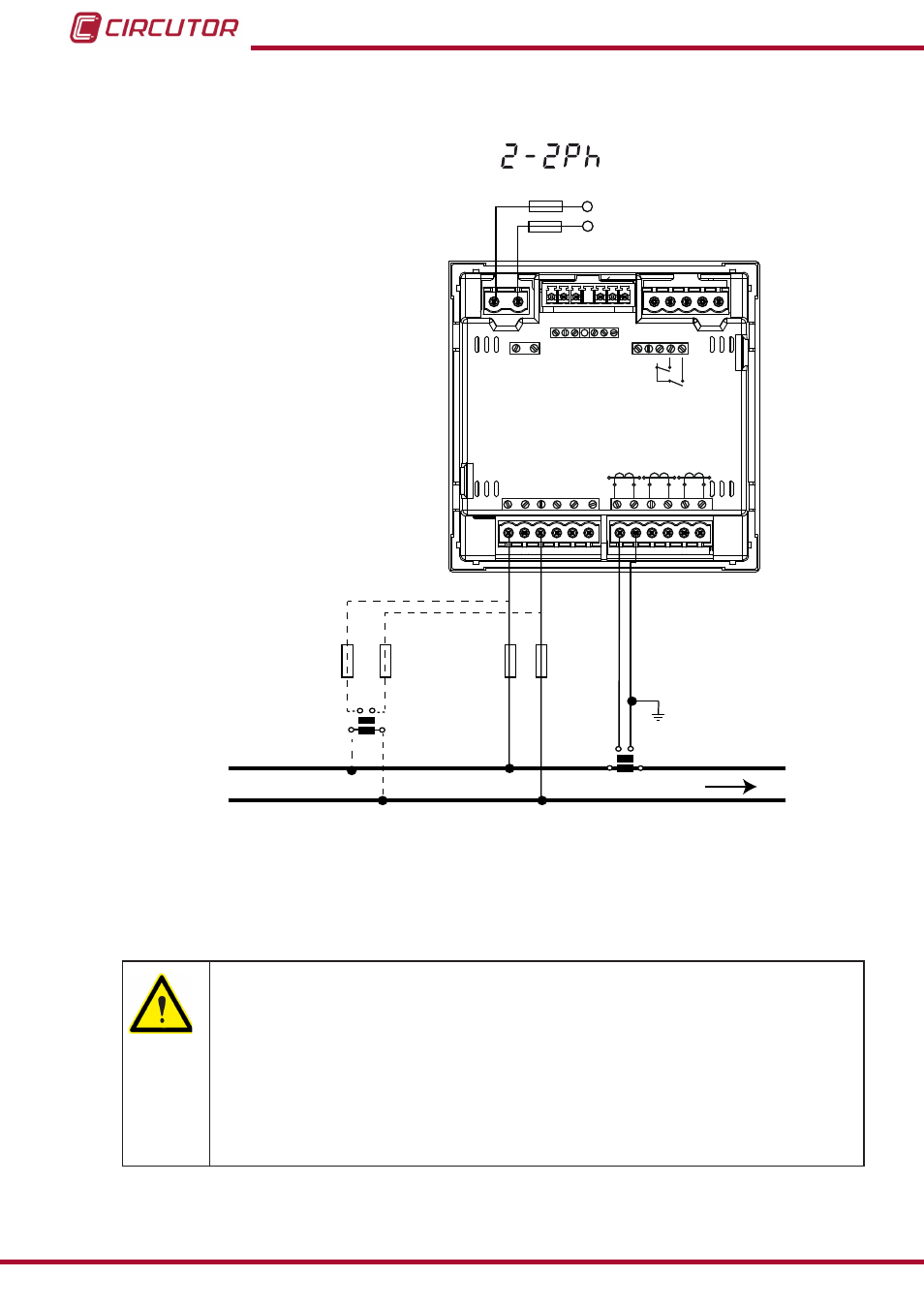

Abbildung 11: Einphasen-Messung, Phase-zu-Phase, 2 Drähte, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-
mV�
Modell
CVM-C10-ITF:
Der Wert der Sekundärwicklung des Transformators muss 5 A oder 1 A betra-
gen
Modell
CVM-C10-MC:
Der feste Wert der Sekundärwicklung des MC-Transformators beträgt 0,250 A
Modell
CVM-C10-mV:
Der Wert der Sekundärwicklung des Transformators muss 0.333 V betragen.
20
CVM-C10
Betriebsanleitung
