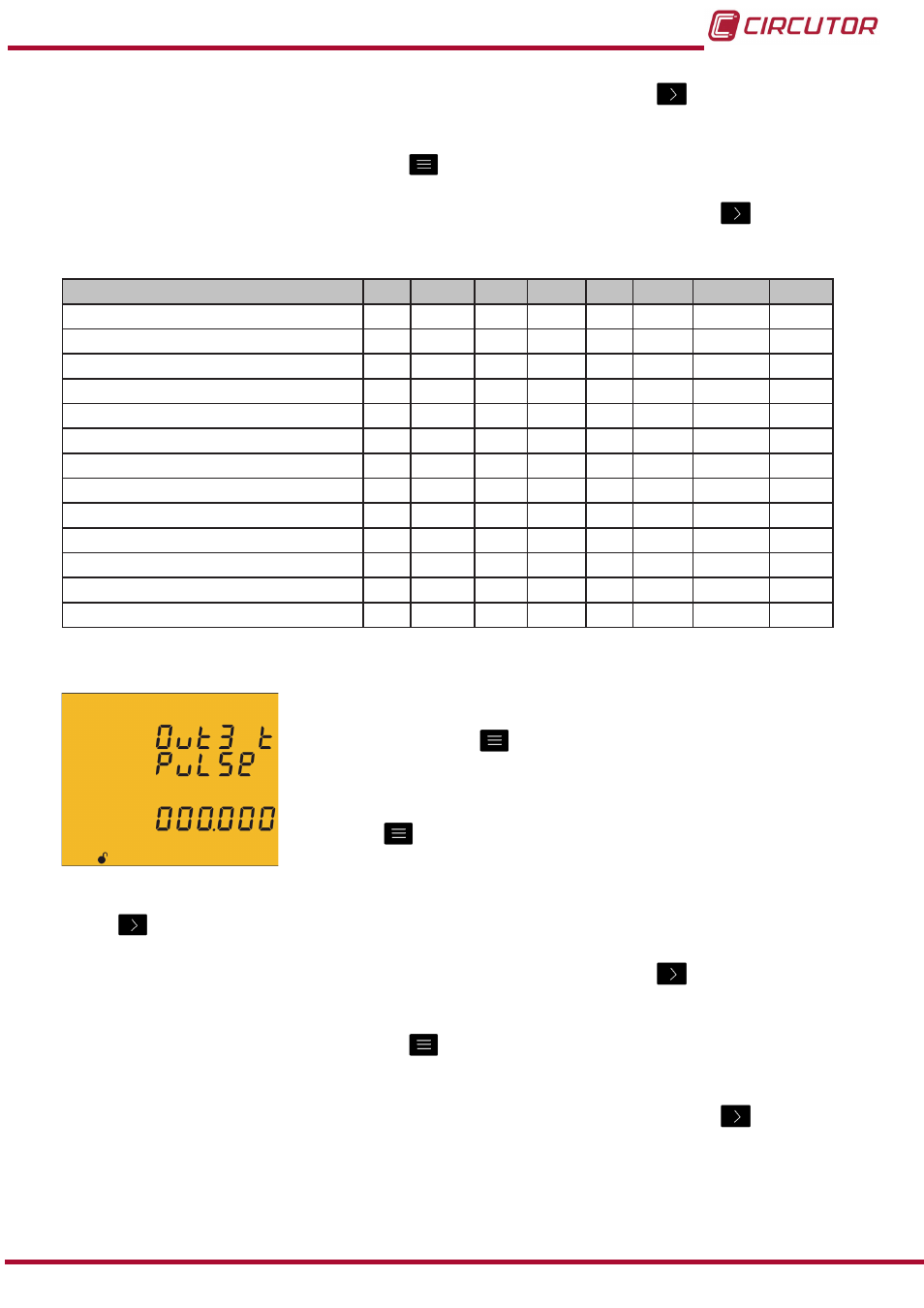

CIRCUTOR CVM-C10 Series Benutzerhandbuch
Seite 55
Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste
wieder zur ersten
Ziffer und die zuvor programmierten Werte können erneut verändert werden.
Zur Bestätigung des Wertes drücken Sie
3 Sekunden lang, das Symbol
prog erlischt im
Display.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
.
Tabelle 15: Code der Parameter zur Programmierung der Digitalausgänge�
Parameter
Tarif
Code
Tarif
Code
Tarif
Code
Tarif
Code
Verbrauchte Wirkenergie
T1
49
T2
70
T3
91
gesamt
112
Erzeugte Wirkenergie
T1
59
T2
80
T3
101
gesamt
122
Verbrauchte induktive Blindenergie
T1
51
T2
72
T3
93
gesamt
114
Erzeugte induktive Blindenergie
T1
61
T2
82
T3
103
gesamt
124
Verbrauchte kapazitative Blindenergie T1
53
T2
74
T3
95
gesamt
116
Erzeugte kapazitative Blindenergie
T1
63
T2
84
T3
105
gesamt
126
Verbrauchte Scheinenergie
T1
55
T2
76
T3
97
gesamt
118
Erzeugte Scheinenergie
T1
65
T2
86
T3
107
gesamt
128
CO
2
-Emissionen verbrauchte Energie T1
56
T2
77
T3
98
gesamt
119
CO
2
-Emissionen erzeugte Energie
T1
66
T2
87
T3
108
gesamt
129
Kosten verbrauchte Energie
T1
57
T2
78
T3
99
gesamt
120
Kosten erzeugte Energie
T1
67
T2
88
T3
109
gesamt
130
Stundenanzahl
T1
68
T2
89
T3
110
gesamt
131
Programmierung der Kilowatt pro Impuls
Um die Auswahl der Kilowatt pro Impuls zu bearbeiten, drücken
Sie die Taste Impuls
3 Sekunden lang. Im unteren Bereich
des Bildschirms erscheint das Symbol
prog�
Um den Wert einzugeben oder zu ändern, drücken Sie mehrmals
die Taste
, dadurch wird der Wert der blinkenden Ziffer erhöht.
Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der
Taste
, um so die restlichen Werte verändern zu können.
Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste
wieder zur ersten
Ziffer und die zuvor programmierten Werte können erneut verändert werden.
Zur Bestätigung des Wertes drücken Sie
3 Sekunden lang, das Symbol
prog erlischt im
Display.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
Falls der eingegebene Wert höher als der einstellbare Maximalwert ist, wird der eingestellte
Wert gelöscht.
55
Betriebsanleitung
CVM-C10
