- B 13 -
Betriebsanleitung Kurznaht-Automat 2112-4 Beisler Nähautomation
B.1
Beschreibung der Maschine

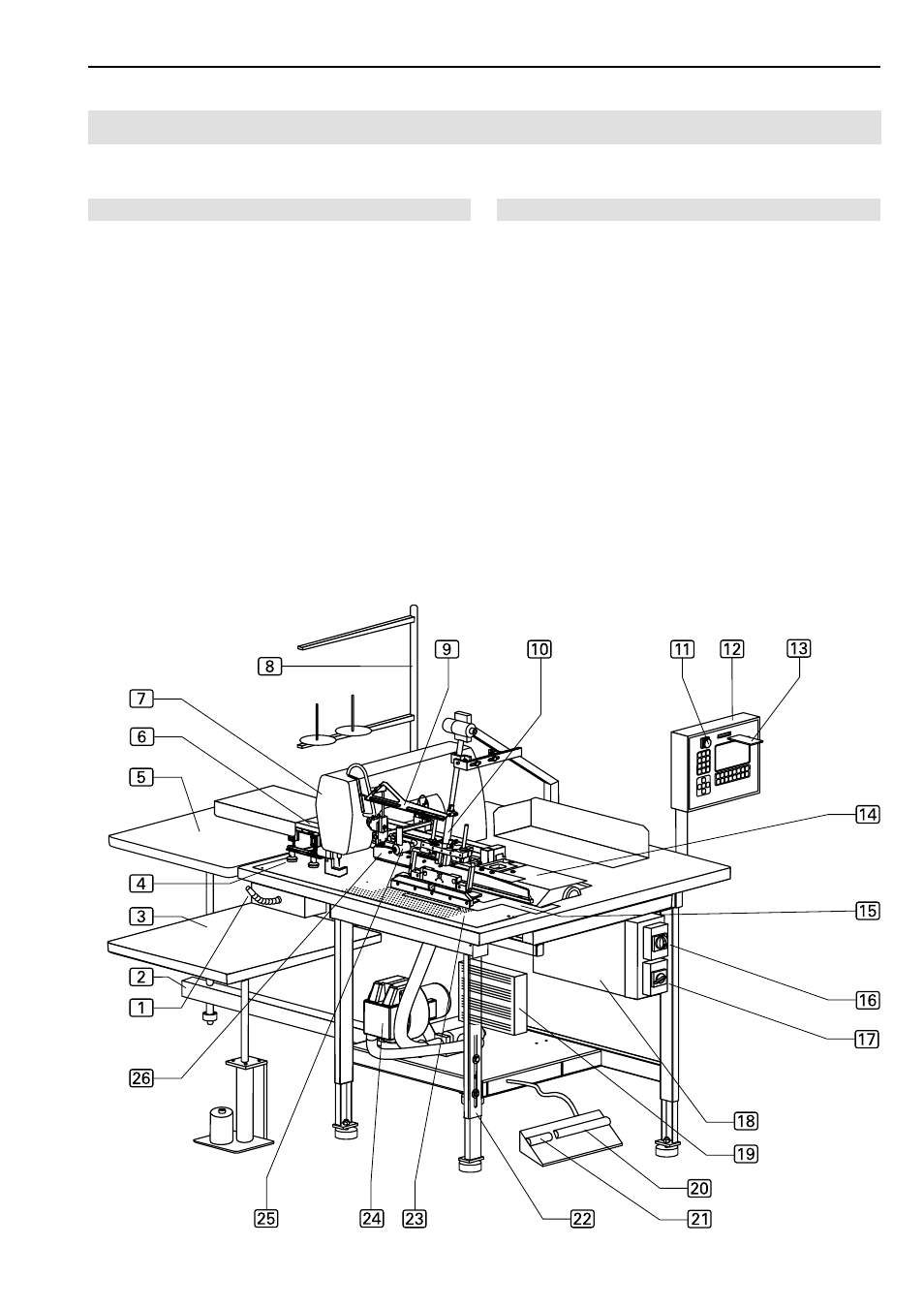

Abb. 1
Steuerung
c Bedienteil
d Memory-Card
Arbeitstisch
m Höhenverstellbares Tischbein
n Arbeitsplatte
Not-Schalter
b Taster Programm-Stop
Stromversorgung
g Hauptschalter, Not-Aus-Schalter
h Schalter Stromversorgung Vakuumpumpe
i Schaltkasten
j Nähmotor-Steuerung
Bedienschalter
k Fußschalter Maschinenablauf
l Fußschalter Schlitzleistenklemme
Druckluft / Vakuumsystem
1 Druckluftvorrichtung
o Vakuumpumpe
B.1.1 Funktionseinheiten
Alle Funktionseinheiten des KURZNAHT-AUTOMATEN
2112-4 sind an dem höhenverstellbaren Tischgestell mon-
tiert und frei zugänglich.
Transport- und Näheinheit
q Hauptklammer
2 Stapler, bestehend aus Schiebetisch 5 und
Hubtisch 3
4 Transportstempel
6 Linearschiene (unter der Abdeckung)
7 Nähkopf
8 Garnständer
9 Anschlag für rechte Schlitzleiste
a Falter
e Aufpickplatte
f Taschenbeutelklemme
p Richt-Laser
Abb. 1
