- B 17 -
Betriebsanleitung Kurznaht-Automat 2112-4 Beisler Nähautomation
B.2
Funktion der Maschine

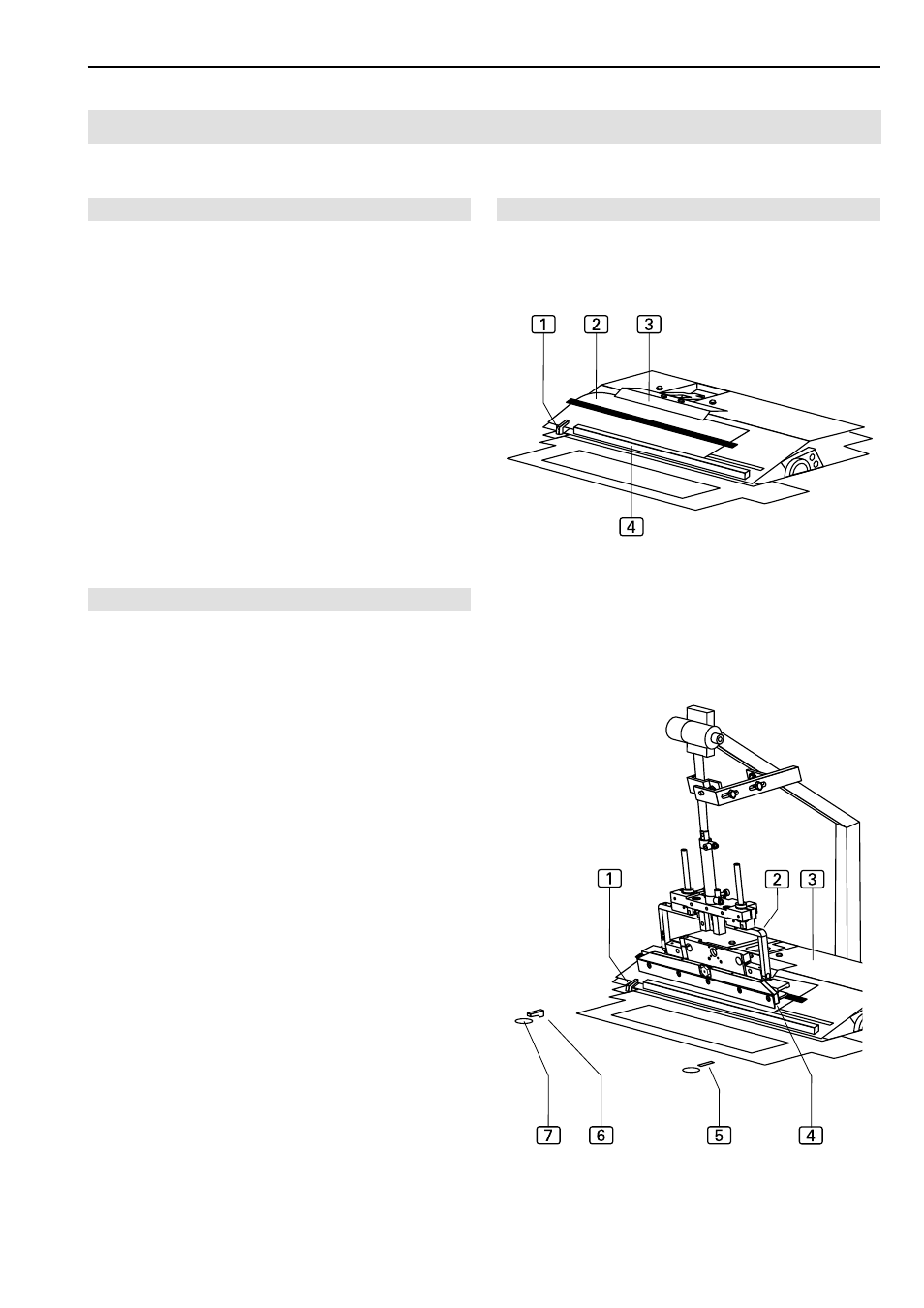

Abb. 6/7
Abb. 6
Abb. 7
B.2.5 Linke Schlitzleiste
Der Maschinenablauf - "linke Schlitzleiste ankappen und
auf linkem Hosenteil vernähen" - wird in folgenden Arbeits-
schritten durchgeführt:
•
Die linke Schlitzleiste wird manuell auf der Aufpickplatte
angelegt.
• Die Schlitzleiste wird angekappt, vom Falter umgebuggt
und aufgenommen.
• Das linke Hosenteil wird manuell auf der Arbeitsplat-
te positioniert.
Der Falter transportiert die Schlitzleiste zum linken Ho-
senteil und legt es ab.
• Das Hosenteil mit Schlitzleiste wird vom Transportsy-
stem automatisch zum Nähkopf transportiert und ab-
genäht.
• Das fertige Nähstück wird dann mit Druckluft vom Ar-
beitstisch weggeblasen.
B.2.6 Linke Schlitzleiste anlegen
Schlitzleiste und linkes Hosenteil sind idealerweise mit ei-
nem Zwick vormarkiert. Ist kein Zwick vorhanden, wird die
Anlegepostion mit Klebestreifen oder Filzschreiber auf der
Arbeitsplatte bzw. der Aufpickplatte markiert.
Anlegeposition Schlitzleiste, Abb. 6:
Die Schlitzleistenklemme 3 ist während des Anlege-
vorgangs geöffnet.
Die Schlitzleiste 2 wird an der Anschlagleiste 4 der
Aufpickplatte angelegt. Die genaue Position zu der
Schere 1 wird durch den Zwick in der Schlitzleiste
gekennzeichnet.
Schlitzleistenklemme, Abb. 6:
Die Schlitzleistenklemme 3 schließt und fixiert die
Schlitzleiste, während das Stoffmaterial angekappt und
anschließend umgebuggt wird.
Schlitzleiste umbuggen und aufnehmen, Abb. 7:
Der Falter 2 fährt nach rechts zur Aufpickplatte 3.
Die Schlitzleiste wird von der Schere 1 angekappt
und anschließend von der Falterklemme 4 umgebug-
gt und aufgenommen.
Die linke, hintere Schere 6 der Arbeitsplatte öffnet
sich, die vordere Schere 5 ist passiv und bleibt in der
Arbeitsplatte versenkt.
Das Licht der Positionierlampe 7 unterstützt das
Anlegen des Zwickes des linken Hosenteiles an der
Schere 6.
