Betriebsanleitung Kurznaht-Automat 2112-4
- C 48 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung
Zahnriemen für Klammertransport tauschen:
1. Maschine vom Stromnetz nehmen.
2. Klammer bis zum Anschlag an die linke Endposition
schieben.

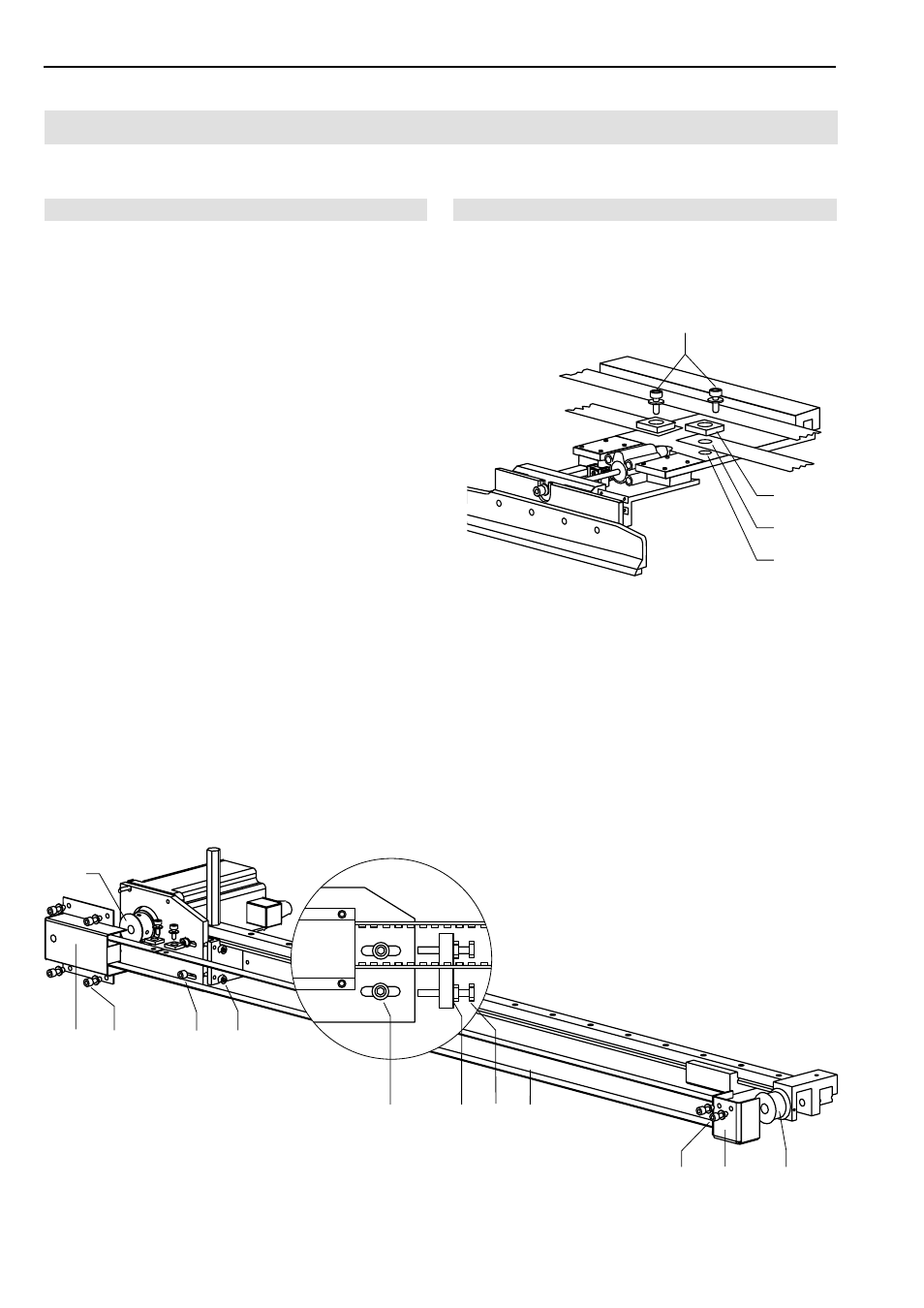

3. Abb. 8: Befestigungsschrauben
3 der Abdeckung 2
der Antriebsrolle herausschrauben und die Abdeckung
abnehmen.
4. Die Abdeckung
9 der Gleitrolle abnehmen, dazu die
beiden Befestigungsschrauben
8 herausschrauben.
5. Zahnriemen
7 entspannen, dazu die beiden Fixier-
schrauben
4 lösen.
4. Die Kontermuttern
6 der Stellschrauben 5 öffnen
und die beiden Stellschrauben zurückdrehen.
5. Abb. 7: Die beiden Verbindungsschrauben
1 aus
dem Lagerbock der Hauptklammer herausschrauben.
Zahnriemen abnehmen.
8. Abb. 8: Tauschriemen auf die Antriebsrolle
1 und die
Führungsrolle
a legen.
9. Abb. 7: Die Enden des Zahnriemens
3 sind mit Boh-
rungen versehen. Die beiden Enden des Zahnriemens
mit den Riemenklemmen
2 passgenau über die Boh-
rungen des Lagerbocks legen am Lagerbock
4 ver-
schrauben.
Abb. 8
Abb. 7/8
Abb. 7
1
4
3
2
8 9 a
2
1
3 5
7
4
4 6 5
10.Abb. 8: Zahnriemen spannen, dazu die beiden Stell-
schrauben
5 eindrehen, bis der Zahnriemen sich in
der Mitte der Transportschiene unter spürbarem Ge-
gendruck ungefähr 10 mm niederdrücken lässt.
Die Kontermuttern
6 und die Fixierschrauben 4 fest-
ziehen
11. Die beiden Abdeckungen
2 und 9 anmontieren.
