- C 59 -
Betriebsanleitung Kurznaht-Automat 2112-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Anschlag für rechte Schlitzleiste ausrichten:
Die Position des Anschlages bestimmt die Anlegepositi-
on der rechten Schlitzleiste auf dem rechten Hosenteil.
Position des Anschlages justieren:

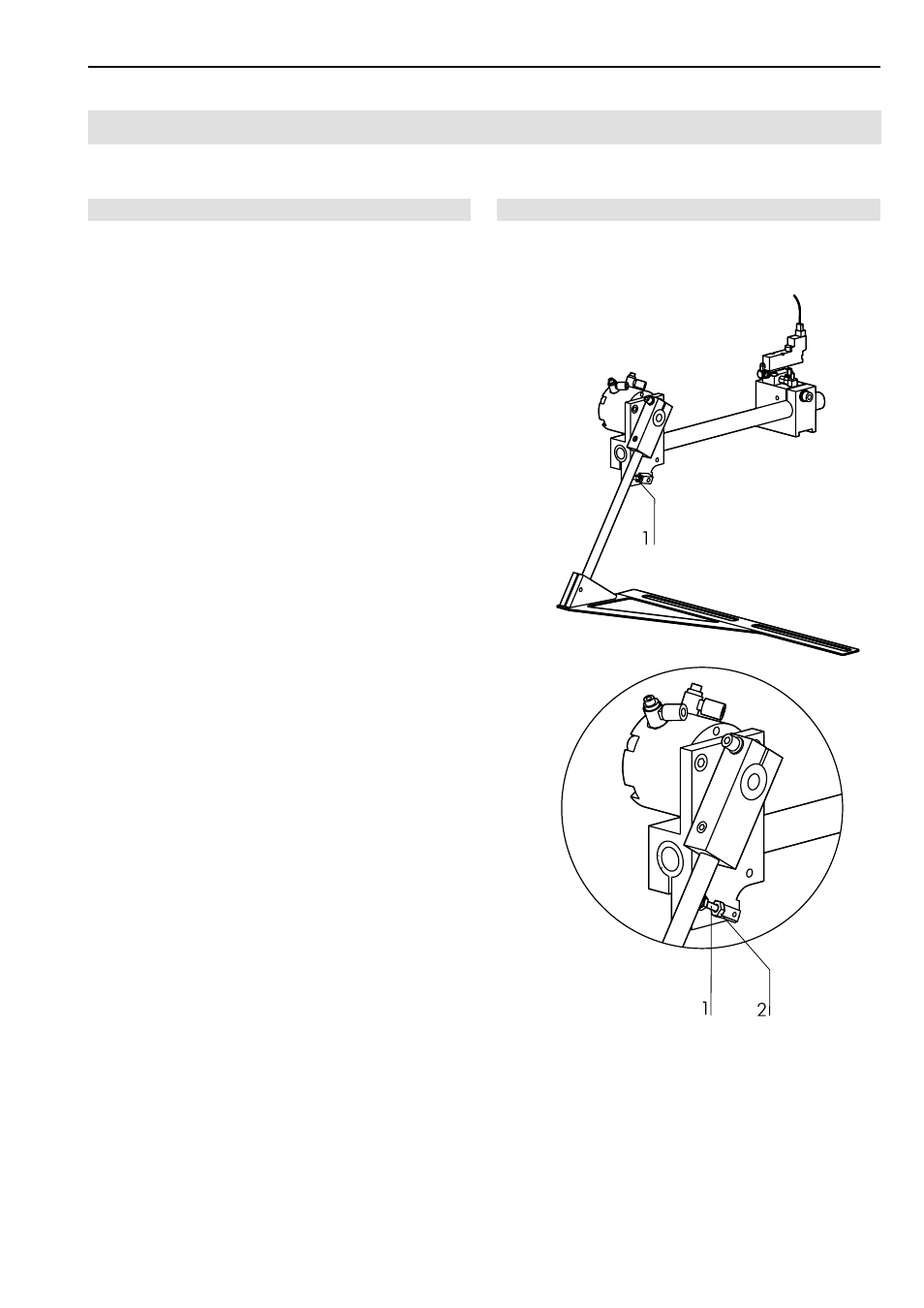

Abb. 21: Die Endposition des Anschlages wird durch die
Verstellschraube
1 eingestellt.
2. Kontermutter
2 lösen.
Verstellschraube
1 verdrehen.
3. Kontermutter wieder festziehen.
Abb. 21
Abb. 21
