Betriebsanleitung Kurznaht-Automat 2112-4
- C 52 -
Beisler Nähautomation
C.5
Instandhaltung

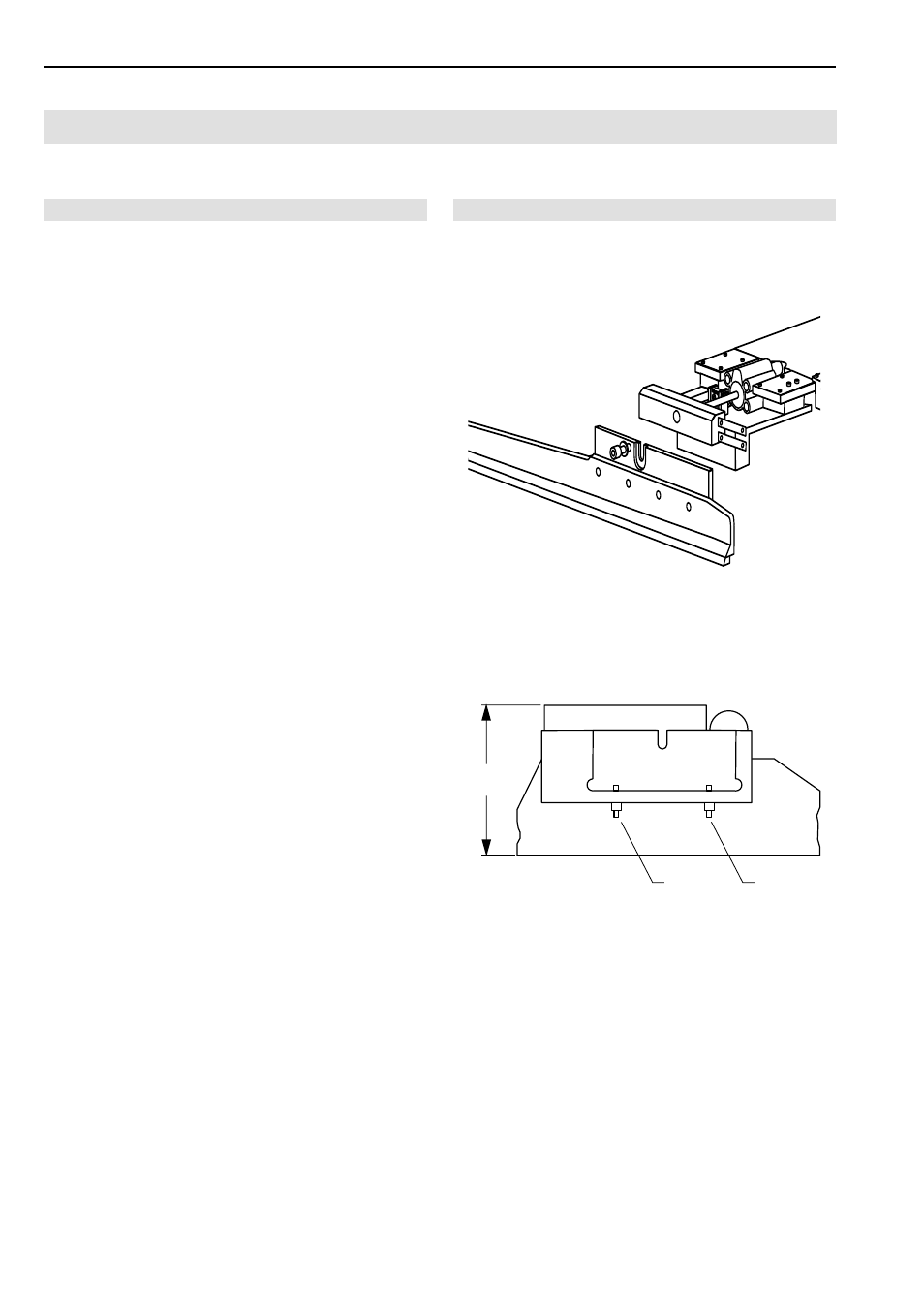

Abb. 12/13
Abb. 12
Abb. 13
C.5.5 Maschine einrichten
Klammerschiene an Maschinenfunktion anpassen:
Die Maschine ist mit einer Klammerschienen ausgerüs-
tet.
Klammerschiene ausbauen:
1. Hauptklammer anheben.
2. Abb. 12: Befestigungsschraube
1 lösen und etwas
herausdrehen.
3. Klammerschiene
2 nach unten abnehmen.
Klammerschiene einbauen:
1. Klammerschiene in die Aufnahme setzen und bis zum
Anschlag hochschieben. Darauf achten, dass die Klam-
merschiene plan an der Aufnahme anliegt.
2. Befestigungsschraube
1 festziehen.
Anpressdruck der Klammerschiene justieren:
Nach den Arbeiten an der Hauptklammer müssen der An-
pressdruck und die Ausrichtung der Klammerschiene zur
Nadel überprüft werden.
1. Überprüfen, ob die Hauptklammer über die ganze Län-
ge der Schiene gleichmäßigen Druck auf das Nähstück
ausübt. Dazu ein Stück Textil an die Einlegeposition
legen und die Hauptklammer absenken.
2. Anpressdruck kontrollieren, indem an mehreren Stellen
entlang der Klammerschiene versucht wird, das Näh-
stück unter der Klammer wegzuziehen.
3. Abb. 13: Ist der Anpressdruck ungleichmäßig oder
nicht stark genug, die Klammerschiene abmontieren
und die Stellung der beiden Justierschrauben
1 an
der Innenseite der Klammerschiene verändern.
Werden die Justierschrauben weiter hineingeschraubt,
erhöht sich der Druck der Klammerschiene auf die Ar-
beitsplatte, weil sich die Höhe H der Hauptklammer
nach unten verändert.
4. Justierung solange vornehmen und an abgesenkter
Hauptklammer immer wieder überprüfen, bis der An-
pressdruck gleichmäßig über die gesamte Länge der
Klammerschiene verteilt ist.
1 1
H
