- C 51 -
Betriebsanleitung Kurznaht-Automat 2112-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
HINWEIS - Ein- / Ausgänge aktivieren!
Um Fahrbewegungen der Maschine zu testen oder in In-
tervallen ablaufen zu lassen, können die einzelnen Bewe-
gungsstufen durch die Ein- / Ausgänge der Maschinen-
steuerung aktiviert werden (siehe Programmieranleitung,
D.4.3 Service-Menü Ebene 1).
In der Regel wird die Einrichtung der Maschine über die
Parameterwerte der Nahtprogramme (Spezialparameter)
und die Parameterwerte der Maschinensteuerung (Glo-
balparameter) gesteuert. Die folgenden mechanischen Än-
derungen können zusätzlich erforderlich sein, um mit der
Einstellung der Parameterwerte korrekte Nähte zu erhal-
ten.
Richt-Laser justieren:
Der Richt-Laser kennzeichnet die Anlegeposition des rech-
ten und linken Hosenteils parallel zu Falter und Aufpick-
platte. Die Position des Richt-Lasers kann sowohl in ver-
tikaler als auch in horizontaler Ebene verändert werden.
Höhe der Halterung verstellen:

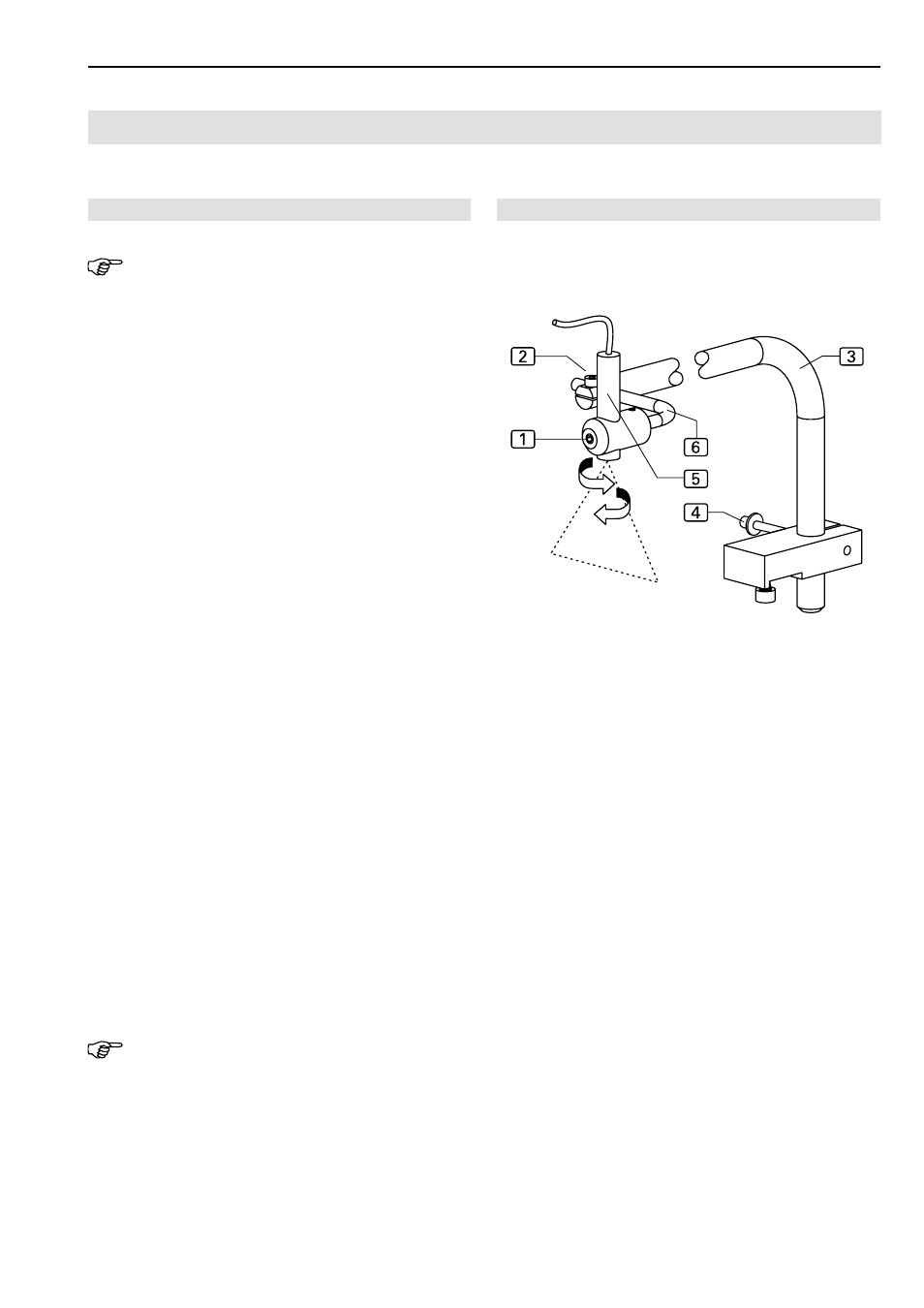

1. Abb. 11: Fixierschraube
4 an der Rückseite des Ar-
beitstisches lösen.
2. Halterung der Laserlampe
3 in der gewünschten
Höhe positionieren.
3. Fixierschraube
4 wieder festschrauben.
Horizontale Ausrichtung ändern:
1. Fixierschraube
1 lösen.
2. Laserlampe
5 in die gewünschte Position verdrehen.
3. Fixierschraube
1 wieder festschrauben.
Vertikale Ausrichtung ändern, um die Laserlampe in die
gewünschte Position zu neigen:
1. Fixierschraube
2 lösen.
2. Winkelhalterung
6 der Laserlampe in die gewünschte
Position schwenken.
3. Fixierschraube
2 wieder festschrauben.
HINWEIS - Nahtbreite!
Durch die vertikale Ausrichtung des Richt-Lasers kann
beim Vernähen der Schlitzleiste die Nahtbreite bestimmt
werden.
Wird die Ausrichtung des Laser nach links verändert, wird
die Naht schmäler, wird die Ausrichtung des Laser nach
rechts verändert, wird die Naht breiter.
Abb. 11
Abb. 11
