Betriebsanleitung Kurznaht-Automat 2112-4
- B 22 -
Beisler Nähautomation
B.2
Funktion der Maschine
B.2.10 Rechtes Hosenteil vernähen

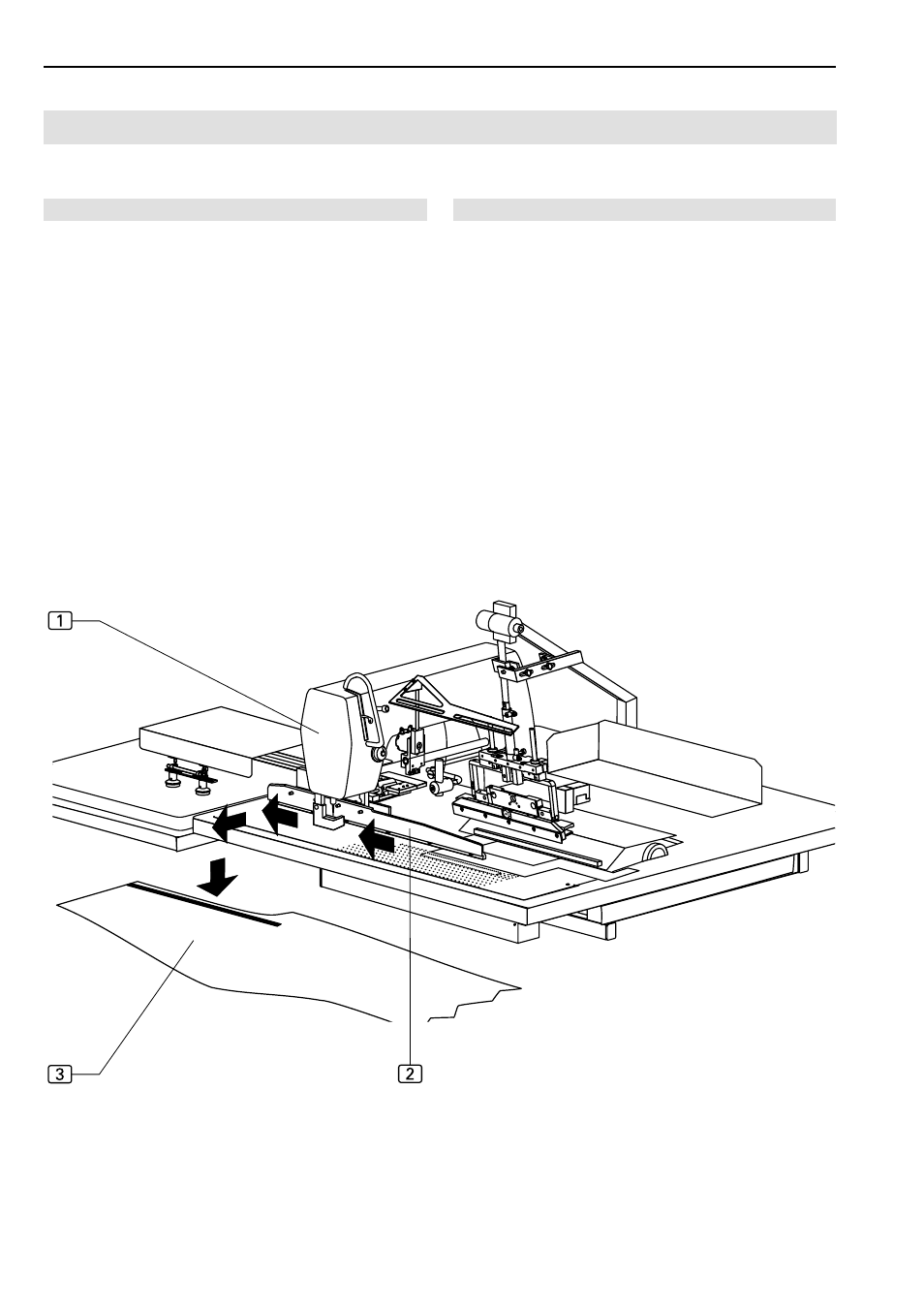

Hauptklammer, Abb. 14:
Die Hauptklammer 2 fährt zur Einlegestation und
übernimmt das Hosenteil. Der Falter fährt hoch in seine
Ausgangsposition.
Die Hauptklammer transportiert das Hosenteil auf der
Arbeitsplatte von der Einlegestation zum Nähkopf.
Nähkopf , Abb. 14:
Der Nähkopf 1 führt lediglich die Funktion Nähstich
und Fadenschneiden aus. Alle weiteren Funktionen,
wie Länge der Naht, Festlegung des Nahtanfang- und
des Nahtendpunktes werden vom Sensorsystem der
Maschine erfasst und von der Programmsteuerung ent-
sprechend den eingestellten Werten gesteuert.
Abb. 14
Abb. 14
Garne
Der Garnvorrat und die Garnzufuhr des Nähkopfes wer-
den von Sensoren (Oberfadenwächter und Spulenrest-
fadenwächter) überwacht.
Der Garnständer kann zwei Garnrollen aufnehmen.
Ausblasen, Abb. 14:
Nach dem Abnähen wird das Hosenteil 3 durch die
Druckluftvorrichtung vom Arbeitstisch geblasen.
