C.5 Instandhaltung
C.5.5 Maschine einrichten
Fadenabschneider einstellen:
Mit der dreistelligen Werteingabe (GP Par. 35) wird fest-
gelegt, wann der Fadenschneider aktiviert wird.
Die korrekte Einstellung des Fadenabschneiders muss am
Maschinenablauf überprüft und eventuell nachkorrigiert
werden.
1. Handrad des Nähkopfes in Drehrichtung der Maschine
drehen, bis die Nadel den Höchstpunkt (Absteckposi-
tion C) erreicht hat.
Handrad an Position C fixieren, dazu den Absteckstift
der Bohrung links vom Handrad eindrücken.

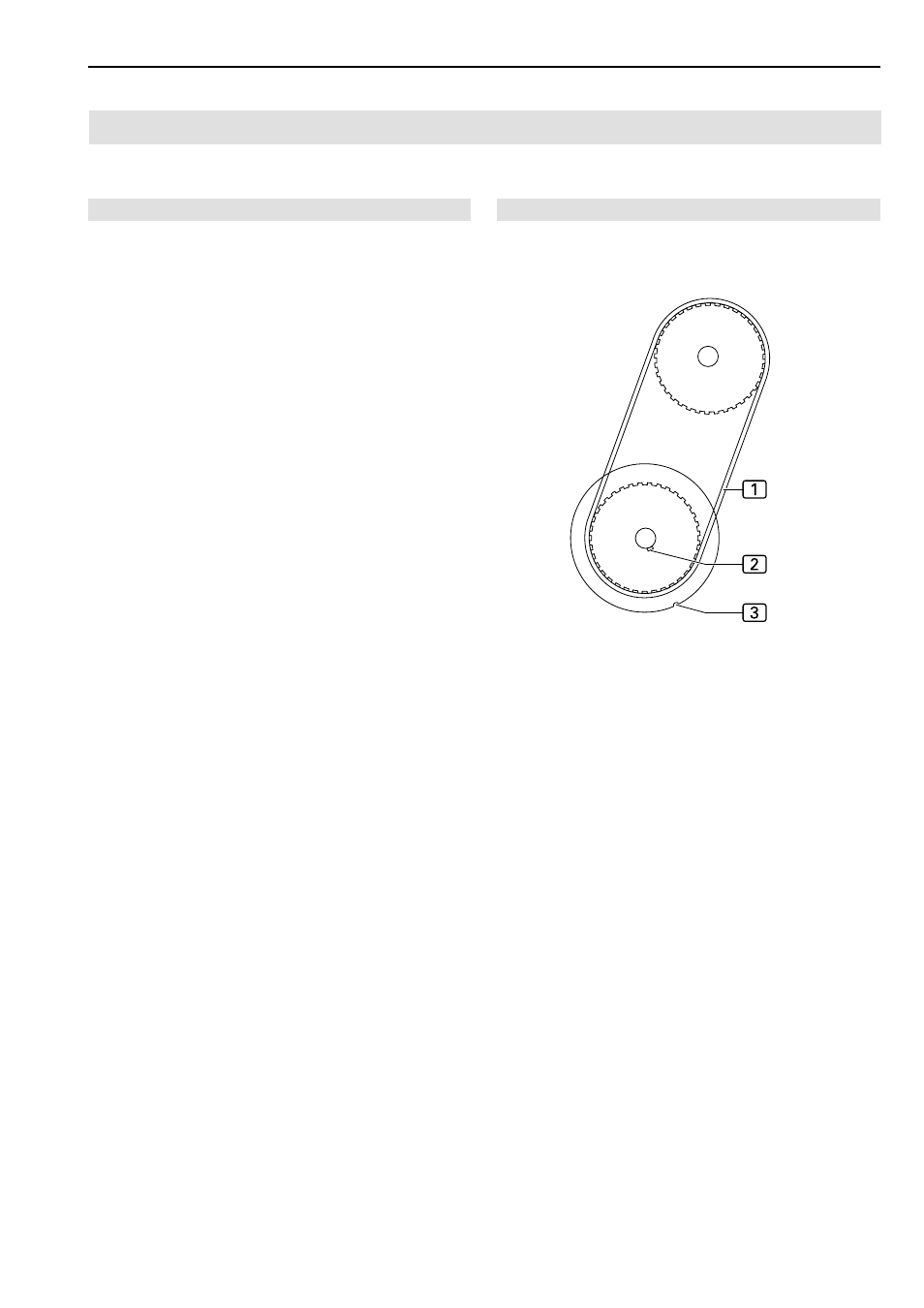

2. Abb. 25: Den Antriebsriemen
1 so auflegen, dass die
Passfeder
2 der Welle in einer Flucht mit der Mar-
kierung
3 am Motorgehäuse liegt.
3. Fixierung lösen.
4. Menü Globalparameter aufrufen:
• Taste  drücken
• Taste
 GP drücken
Folgende Werte in Globalparameter eingeben:
35: Fadenhebel in Position oben
200 INC
36: Einschaltpos. für Fadenschneiden 110 INC
Wert speichern und Einstellungseben verlassen:
• Taste  drücken
5. Funktion Fadenabschneider starten:
• Taste
 drücken
• Taste
 Diagnostik drücken
• Taste
 Nähmotor drücken
Abb. 25
Abb. 25
• Taste
 Fadenabschneider drücken
Maschinenablauf starten oder wieder stoppen:
• Taste  drücken
6 Kontrollieren, ob an Position C die Passfeder
2 der
Welle in einer Flucht mit der Markierung
3 am Mo-
torgehäuse liegt.
GGf. die Werte verändern und Funktion Fadenschnei-
den testen.
7. Fadenabschneiden starten und Positionen nochmals
überprüfen.
