C.5 Instandhaltung
C.5.5 Maschine einrichten
Ausrückposition des Klammerschlittens justieren:
Die Ausrückposition des Klammerschlittens wird für den
vorderen und hinteren Anschlagpunkt am Lagerbock ein-
gestellt.
Der vordere Anschlagpunkt
4 legt fest, wie weit der Klam-
merschlitten an die Nadel des Nähkopfes heranfährt.
Der hintere Anschlagpunkt
3 legt fest, wie weit der Klam-
merschlitten in die Ausgangsposition zurückfährt.
Vorderen Anschlagpunkt einstellen:
1. Die Hauptklammer absenken.
2. Druck aus dem Druckluftsystem der Maschine nehmen.
Druckluftschlauch der Maschine von der bauseitigen
Druckluftversorgung abkuppeln.
3. Die Hauptklammer mit der Hand unter den Nähkopf
verschieben und die Nadel per Handantrieb absen-
ken.
4. Abb. 14: Der Abstand A von der Klammerschiene
5
zur Nadel
6 muss 1-1,5 mm betragen.
5. Kontermutter
2 der Anschlagschraube 1 am Lager-
bock lösen und die Anschlagschraube auf Position dre-
hen.
6. Abstand A überprüfen.
7. Kontermutter
2 der Anschlagschraube 1 festziehen.
Hinteren Anschlagpunkt einstellen:
Der hintere Anschlagpunkt ist korrekt eingestellt, wenn die
lichte Länge B der Anschlagschraube
2 exakt 6 mm be-
trägt.
1. Abb. 15: Kontermutter
1 der Anschlagschraube 2
lösen und die Anschlagschraube auf Position drehen.
2. Länge B überprüfen.
3. Kontermutter
1 der Anschlagschraube 2 festziehen.

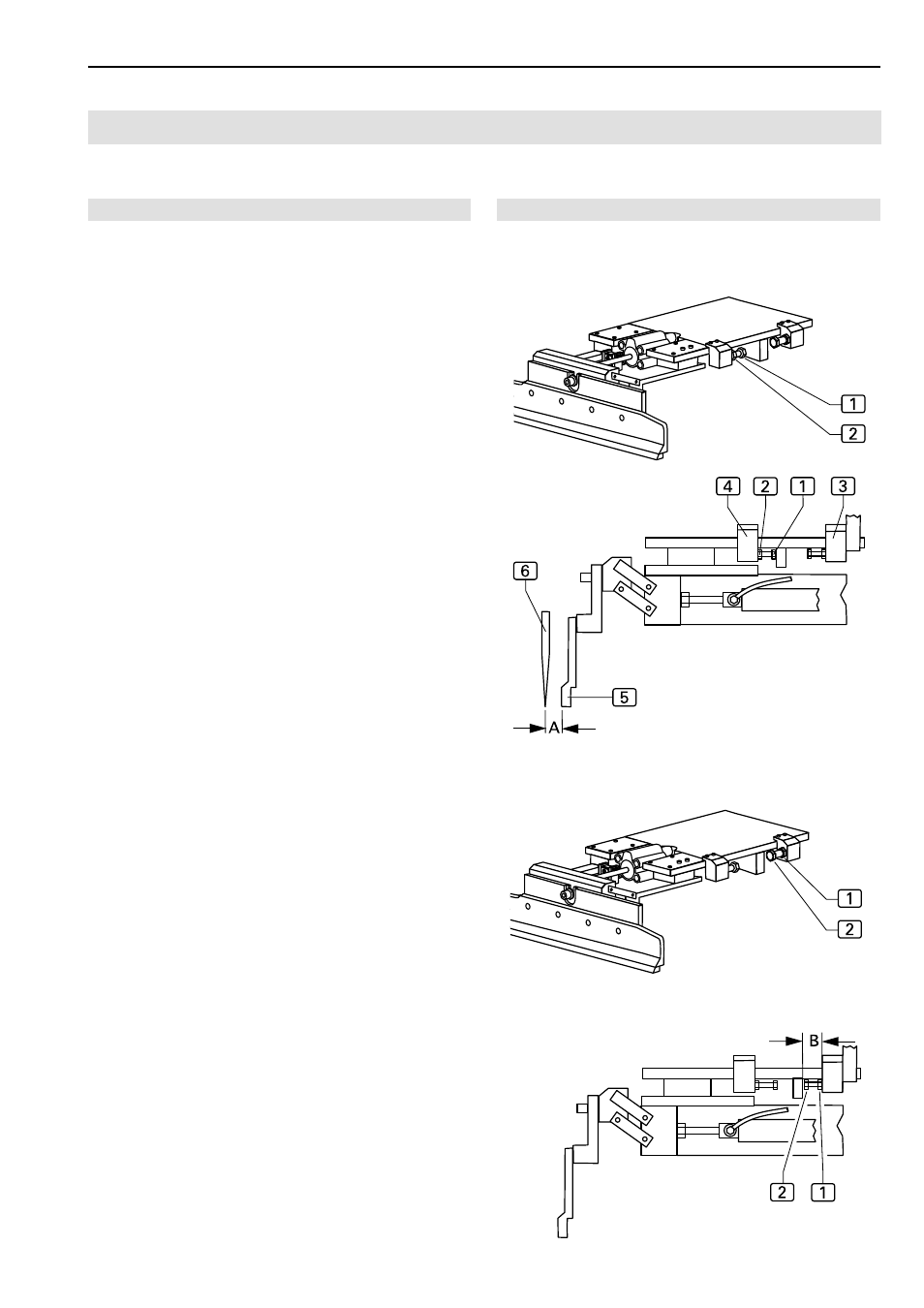

Abb. 14/15
