Funktion der Maschine

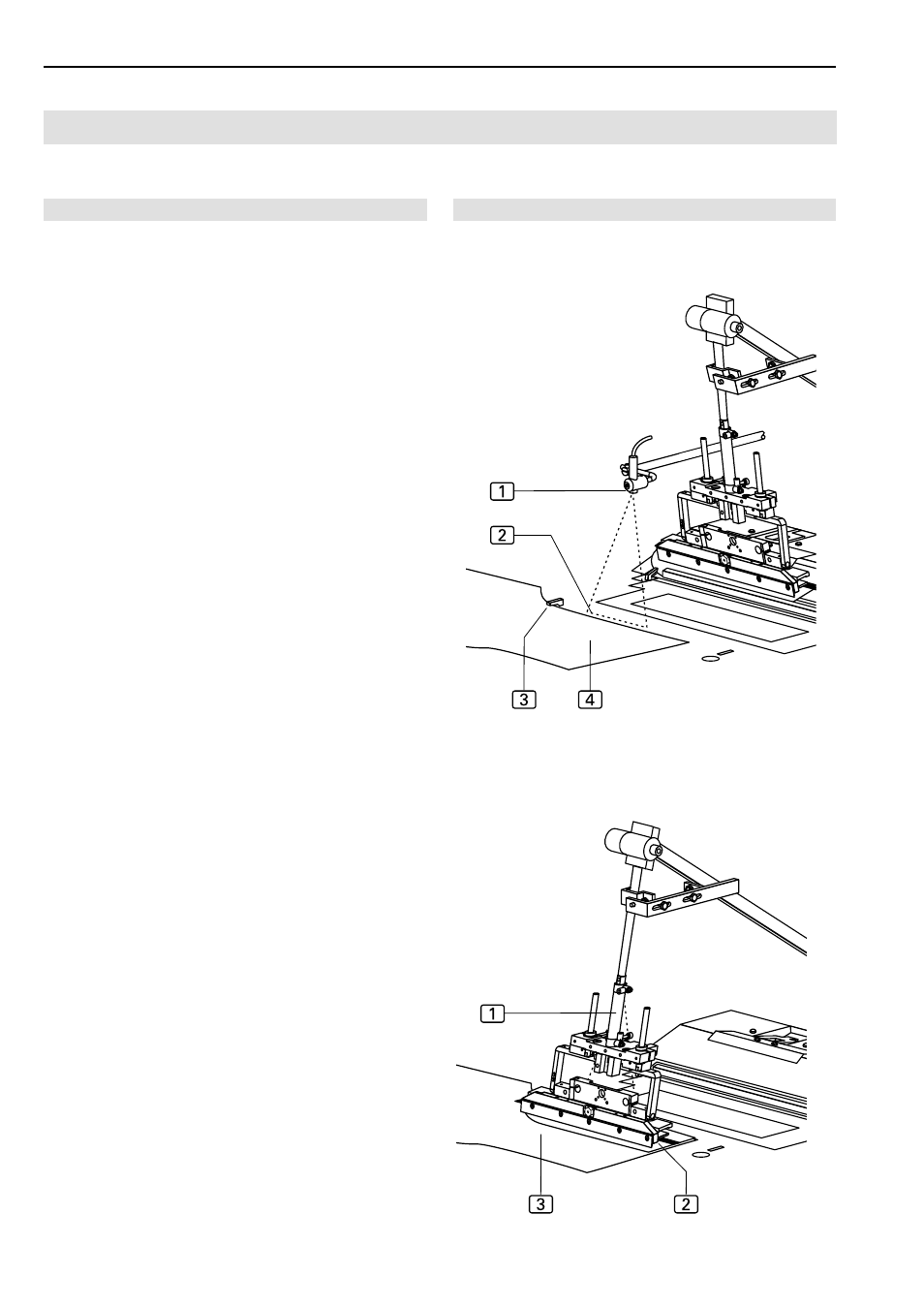

Anlegeposition linkes Hosenteils, Abb. 8:
Das linke Hosenteil 4 wird mit dem Zwick an der
Schere 3 und parallel zur roten Markierungslinie 2
des Richtlaser 1 ausgerichtet.
Falter, Abb. 9:
Der Falter 1 fährt mit der Schlitzleiste nach links zur
Arbeitsplatte, senkt sich ab und legt die Schlitzleiste
2 auf das linke Hosenteil 3.
Abb. 8/9
Abb. 8
Abb. 9
