- C 55 -
Betriebsanleitung Kurznaht-Automat 2112-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Falter an Klammerschiene ausrichten:
Der Falter muss im abgesenkten Zustand über seine gan-
ze Länge absolut parallel und in leichter Berührung zur
Klammerschiene stehen.
Parallele Position des Falters einstellen:
1. Die Hauptklammer in Position fahren. Dazu mit den
Funktionen der Ein-/Ausgangssteuerung:
• Hauptklammer absenken.
2. Den Falter in Position fahren. Dazu mit den Funktio-
nen der Ein-/Ausgangssteuerung:
• Falter drehen,
• Falterklemme schließen,
• Falter absenken.

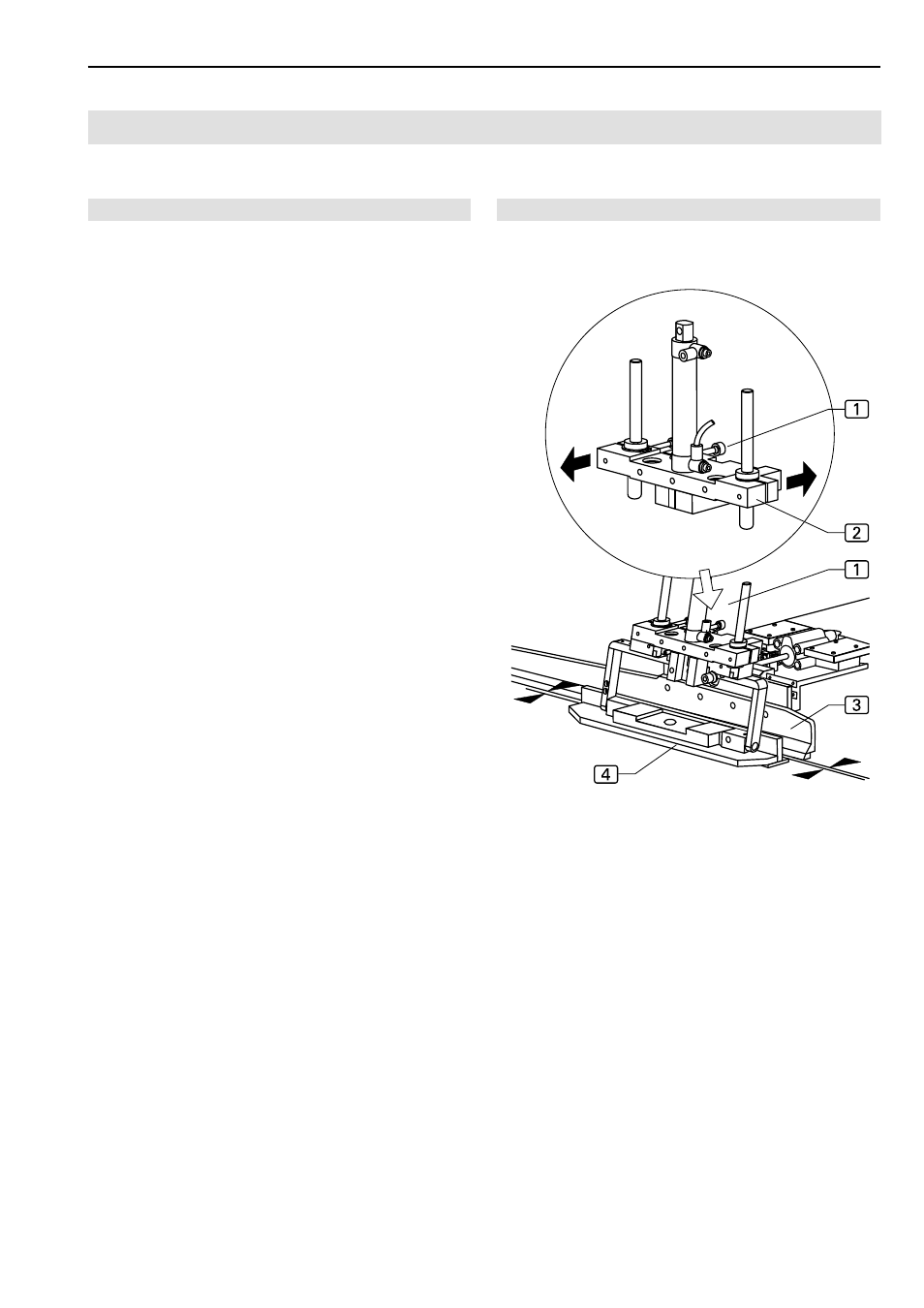

3. Abb. 17: Parallele Ausrichtung von Falterklemme
4
und Klammerschiene
3 zueinander überprüfen. Falls
die Ausrichtung der Falterklemme verändert werden
muss:
4. Fixierschraube
1 öffnen.
5. Aufhängung
2 der Falterklemme in parallele Position
drehen.
6. Fixierschraube
1 festziehen.
Abb. 17
Abb. 17
